Applicazioni verticali: Still Life avanzato e produzione video

La fotografia di prodotto in studio, insieme alla still life, è il genere in cui il controllo della luce arriva al massimo grado. Nel ritratto la luce dà forma a un volto vivo, spesso in movimento; nel prodotto ogni centimetro quadrato della superficie viene letto dalla luce, e ogni riflesso e ogni ombra si progettano con la precisione di un disegno tecnico. La luce artificiale trasforma l’oggetto in una presenza visiva che comunica funzione, lusso, qualità della materia oppure semplice essenzialità. Macro, riflessi, polarizzazione, tenda diffusa, composizione di scatti multipli e ritocco formano un sistema coerente, in cui ogni scelta condiziona le altre.

Il video porta la stessa luce in un altro territorio. Nell’immagine in movimento non conta il singolo fotogramma ma la sequenza, e la luce deve restare stabile nel tempo, nel colore e nell’intensità. Il capitolo segue questa doppia strada, dal tavolo del prodotto al set dell’intervista, e si chiude con ciò che avviene dopo lo scatto, rimandando al capitolo successivo per la gestione del colore.

Questo articolo è il quinto capitolo della guida definitiva all’illuminazione da studio. Viene dopo ingegneria dello spazio, che ha messo a posto supporti, ambiente e impianto, e prepara la luce oltre lo scatto: calibrazione e post-produzione. Per le basi si vedano la luce in fotografia e la fisica della luce.

Still life e prodotto: il controllo totale

La still life fotografica ritrae oggetti inanimati, di solito un piccolo gruppo disposto con cura, e confina con la fotografia da tavolo, di prodotto e di cibo. Il genere lascia più libertà compositiva del paesaggio o del ritratto, perché il fotografo sposta ogni elemento e la luce diventa lo strumento principale di costruzione dell’immagine. La storia di questo lavoro, dal laboratorio ottocentesco al set pubblicitario, è raccontata in still life: dal laboratorio ottocentesco al set pubblicitario, e le tecniche di base sono in illuminazione per la fotografia di prodotto.

Un set da tavolo si compone di una superficie di appoggio, spesso con un fondo continuo che sale dietro l’oggetto, di una o più sorgenti larghe, di pannelli bianchi e neri per modellare i riflessi e di supporti di precisione, come bracci e C-stand, descritti nel capitolo sull’ingegneria dello spazio. Il ritmo del lavoro è lento: si illumina un elemento alla volta, si scatta una prova, si osserva, si corregge. La regola più utile è introdurre una sola sorgente per volta e capire che cosa fa, prima di aggiungerne un’altra. Un set con quattro luci accese tutte insieme impedisce di capire da dove arrivi ogni riflesso.

Macro e dettaglio

La fotografia macro di prodotto lavora con grandi rapporti di ripresa e con una profondità di campo ridottissima. A pochi centimetri dall’oggetto la sorgente non ha più la distanza protettiva che aveva nel set normale: ogni modificatore si avvicina al soggetto, e un oggetto vicino proietta su di sé l’ombra dell’obiettivo e del flash. La luce deve distribuirsi con uniformità sulla superficie e conservare allo stesso tempo una certa direzionalità, perché la microtexture di un metallo, di un tessuto, di una vernice o di un vetro richiede una qualità di luce diversa.

Il flash anulare, montato attorno all’obiettivo, riempie le ombre in modo uniforme e dà una luce molto frontale e piatta, utile quando serve visibilità del dettaglio e non rilievo. Il doppio flash su staffa, con due teste regolabili ai lati dell’obiettivo, permette di scegliere il lato, di attribuire a una testa la funzione di luce principale e all’altra quella di riempimento, con una resa più plastica. Un’alternativa è la luce continua a LED con diffusore, che consente di vedere le ombre sul soggetto mentre si regola, e riduce il tempo di prova. In ogni caso si lavora con più luci, a potenze diverse, per aggiungere una frazione di luce dove serve senza appiattire l’oggetto: una luce principale leggermente rialzata e frontale, una laterale per le zone d’ombra, una di bordo dietro l’oggetto per separarlo dal fondo.

La profondità di campo, in macro, si ottiene in due modi. Si chiude il diaframma, a costo di perdere nitidezza per diffrazione, oppure si compone il fuoco con più scatti, come nel focus stacking descritto più avanti. In entrambi i casi servono più luce o tempi più lunghi, e per questo il flash resta la sorgente più comune quando si fotografa a diaframmi chiusi. Per il rapporto fra diaframma, tempo e sensibilità si veda anche sensibilità ISO in fotografia.

Riflessi su superfici metalliche e lucide

Il riflesso è la sfida più grande del prodotto. Una superficie lucida si comporta come uno specchio: l’immagine della sorgente compare nel punto in cui l’angolo di incidenza uguaglia l’angolo di riflessione, e un riflettore piccolo e duro produce un punto bianco bruciato, una macchia di colore imprevedibile e una forma deformata. Il compito del fotografo è decidere che cosa deve riflettersi nell’oggetto. Spesso la risposta è una sorgente grande e uniforme, perché un riflesso largo e sfumato si legge come un gradiente luminoso, che dà all’oggetto forma e volume invece di un difetto.

Per questo la luce in studio si usa in modo indiretto. Il flash illumina un pannello diffusore o un pannello bianco riflettente, e quel pannello diventa la sorgente che si riflette nell’oggetto. Con la dimensione e la distanza del pannello si regola l’estensione del riflesso, con la sua posizione si sposta il riflesso sulla superficie. Il capitolo sul chiaroscuro spiega come la morbidezza dipenda dalla dimensione apparente della sorgente, e lo stesso principio governa il riflesso: più il pannello è grande rispetto all’oggetto, più il riflesso è esteso e graduale.

Un’alternativa è usare i flag neri per delimitare la luce e creare riflessi lineari invece di riflessi tondi. Su una bottiglia, un cilindro di metallo o una montatura di occhiali, un riflesso a striscia lungo il lato dell’oggetto definisce il contorno e dà un aspetto tecnico e pulito. Una strip posta di lato produce proprio questa linea, e un flag nero accanto all’oggetto crea il bordo scuro che la delimita. Per il vetro si usano due impostazioni classiche. Nel campo chiaro l’oggetto sta davanti a un fondo luminoso e appare scuro nei contorni, con la forma definita dalla luce che lo attraversa. Nel campo scuro l’oggetto sta su un fondo nero e sono due strisce luminose ai lati a disegnare i bordi, che risultano chiari sul fondo scuro. Sono due modi opposti di lavorare sulla stessa trasparenza.

La luce di riempimento rimane debole o assente, per conservare sul lato opposto alla sorgente un’ombra leggera che aumenta la percezione della tridimensionalità. I criteri di uso dei pannelli bianchi, argento e oro sono in usare i riflettori, e la scelta di softbox e modificatori nel testo su softbox, ombrelli e beauty dish. Il flare sull’obiettivo, quando una sorgente entra nell’inquadratura o appena fuori, si evita con un paraluce e con flag posti fra la luce e l’obiettivo.

Il polarizzatore

Il filtro polarizzatore è lo strumento più diretto per controllare i riflessi. La luce che si riflette su una superficie non metallica, come vetro, acqua, plastica o vernice, risulta polarizzata, e l’effetto è massimo vicino all’angolo di Brewster, che per il vetro comune è di circa 56 gradi rispetto alla normale. Ruotando il filtro davanti all’obiettivo si blocca questa componente, e il bagliore attenua o scompare; la luce diffusa dall’oggetto, che non è polarizzata, passa. Sulle superfici metalliche nude l’effetto è molto più limitato, e il controllo dei riflessi resta affidato a modificatori e flag.

I polarizzatori esistono in versione lineare e circolare. Hanno lo stesso effetto fotografico, ma il lineare, con un solo strato polarizzante, può disturbare l’autofocus e l’esposimetria di molte reflex, i cui divisori di fascio dipendono dalla polarizzazione; il circolare aggiunge una lamina a quarto d’onda dietro lo strato lineare ed è compatibile con ogni fotocamera. Il filtro assorbe luce: la perdita va da circa uno a tre stop, a seconda dell’angolo di rotazione. In studio la potenza dei flash si alza di conseguenza, oppure si apre il diaframma o si alza la sensibilità.

La tecnica più efficace in studio è la polarizzazione incrociata. Si coprono le sorgenti con un foglio polarizzatore, in modo che la luce emessa sia già polarizzata, e si monta un filtro davanti all’obiettivo con orientamento perpendicolare. Due strati polarizzatori a 90 gradi bloccano quasi tutta la luce che li attraversa insieme: i riflessi speculari, che mantengono la polarizzazione della sorgente, vengono spenti, mentre la luce diffusa dall’oggetto, che l’ha perduta, passa in parte. Il costo è alto, perché si perdono diversi stop, e il metodo richiede sorgenti potenti. In cambio dà all’oggetto colori saturi e privi di bagliori, e svela i dettagli sotto un riflesso, per esempio la grana di una superficie verniciata o il testo stampato sotto un involucro lucido. Il polarizzatore funziona bene per oggetti trasparenti, per liquidi in contenitori di vetro e per superfici lucide non metalliche, e si combina con il campo scuro e con la tenda diffusa.

Luce in tenda

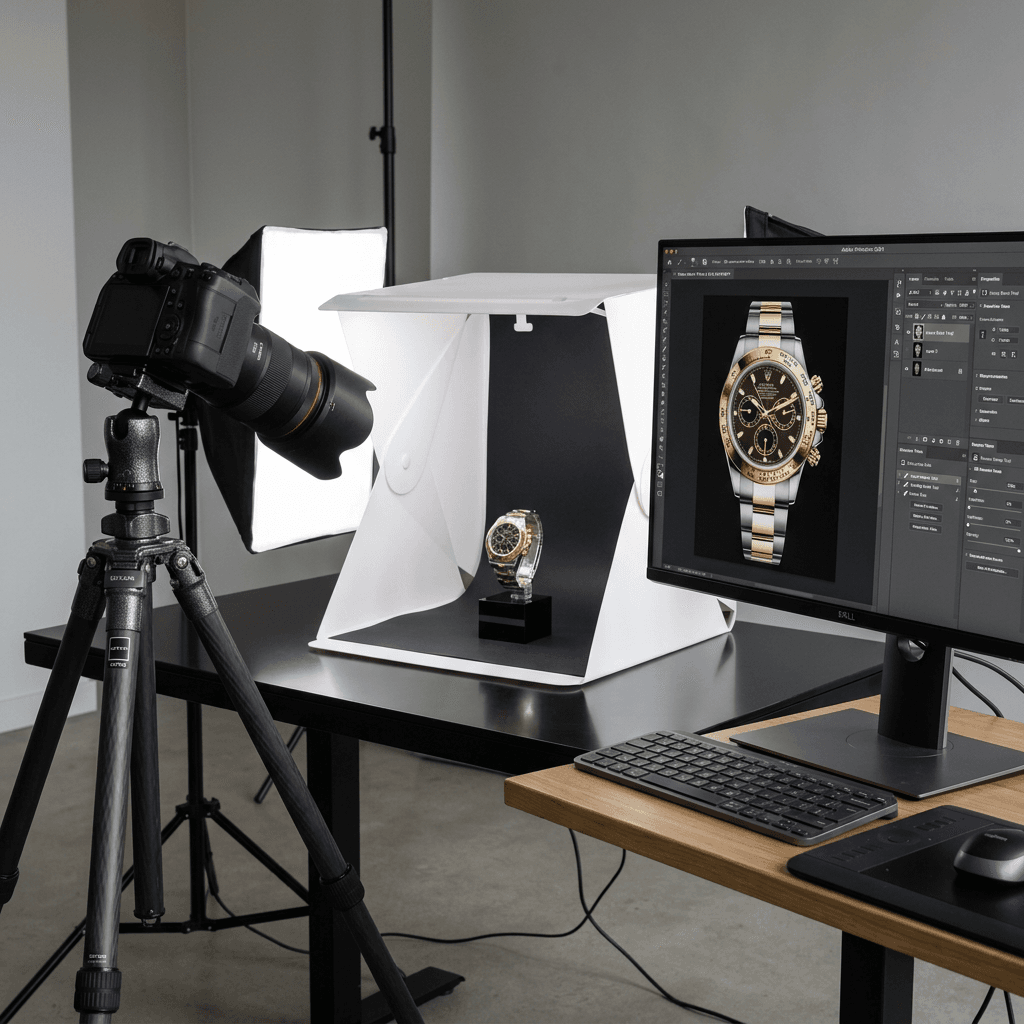

La tenda di diffusione (light tent) è una struttura di tessuto bianco traslucido che avvolge l’oggetto. Una o più sorgenti, come un softbox o una luce continua, illuminano la tenda dall’esterno, e la parete di tessuto diffonde la luce in modo uniforme tutto attorno. Il risultato è una luce avvolgente, quasi senza ombre dure, in cui ogni superficie dell’oggetto riceve luce da molti lati e riflette il tessuto bianco, non le lampade.

La tenda risolve in modo economico i casi più difficili: oggetti irregolari, metallici, trasparenti o con molte superfici curve, come gioielli, posate, bicchieri e prodotti alimentari. Lo svantaggio è che la luce diventa piatta, e un oggetto senza direzionalità perde volume. Si rimedia con luci laterali un po’ più forti, aperture nel tessuto per far entrare una sorgente diretta da un lato, o cartoncini neri posti dentro la tenda per ritagliare bordi scuri, che definiscono i contorni. L’obiettivo si introduce da un’apertura sul davanti, e si dimensionano la tenda e le sorgenti in modo che la luce sia uniforme, con una distanza di lavoro sufficiente per non ritrovarsi con ombre del fotografo e dell’obiettivo. Per le sorgenti più adatte si veda le sorgenti luminose nel panorama contemporaneo.

Focus stacking e light stacking

Il focus stacking

Il focus stacking, detto anche fusione dei piani di messa a fuoco o z-stacking, combina più immagini scattate a distanze di messa a fuoco diverse in un’unica immagine con una profondità di campo maggiore di quella di qualsiasi singolo fotogramma. Le zone nitide di ogni scatto si riconoscono in automatico, con analisi dei bordi o con metodi basati sulla trasformata di Fourier, oppure si scelgono a mano, e poi si fondono. Il metodo serve soprattutto in macro, dove la profondità di campo a breve distanza è così ridotta che un piccolo oggetto non risulta nitido per intero. Chiudere il diaframma allunga la profondità di campo, ma oltre una certa soglia la diffrazione sfoca l’immagine e riduce la luce. Con lo stacking si può invece lavorare al diaframma più nitido dell’obiettivo e ottenere comunque la profondità voluta.

Il numero di scatti dipende dal soggetto e dal rapporto di ripresa: gli esempi di riferimento vanno da una sequenza di sei fotogrammi per un teschio a trentasei per un insetto o per la testina di un rasoio. Esistono molti programmi di fusione, fra cui Photoshop, Helicon Focus, Zerene Stacker, Enfuse e il plugin Extended Depth of Field di ImageJ. Per la luce, il requisito è uno solo: deve restare identica in tutti gli scatti. Una sorgente continua stabile, o un flash a potenza fissa con ricarica completa fra uno scatto e l’altro, garantisce che l’esposizione non cambi. Se l’oggetto è mosso fra due fotogrammi, o se la temperatura di colore della lampada deriva durante la sequenza, il programma di fusione produce aloni e transizioni visibili. Conviene fissare esposizione e bilanciamento del bianco in manuale e muovere solo il fuoco, con una slitta micrometrica o con la funzione di bracketing del fuoco della fotocamera.

Il light stacking

Il light stacking segue la stessa logica applicata alla luce. Invece di variare il fuoco, si varia la sorgente: si scatta più volte con la fotocamera ferma e lo stesso fuoco, accendendo ogni volta una luce diversa, per esempio la principale, poi la laterale, poi quella di bordo, e si fondono i fotogrammi in post-produzione, scegliendo area per area quale contributo tenere. Il vantaggio è la libertà di costruire un’illuminazione che sul set sarebbe impossibile, perché una sorgente sul lato destro di un’automobile non rovina il riflesso creato da un’altra sul lato sinistro. Con un set in cui nulla cambia, a parte la luce accesa, i fotogrammi si sovrappongono perfettamente. Serve però disciplina: stativo rigido, esposizione e bilanciamento del bianco bloccati, e una nomenclatura chiara per i file, in modo da sapere quale scatto appartiene a quale sorgente.

Il ritocco di prodotto

Il ritocco del prodotto è una fase tecnica che si fonda sulla precisione: ogni imperfezione sulla superficie, ogni riflesso indesiderato, ogni bordo non perfettamente pulito va corretto. Il fotografo lavora su file RAW o TIFF per conservare la massima qualità, e usa strumenti come il timbro clone, il pennello correttivo e il riempimento in base al contenuto per eliminare polvere, graffi e impronte senza lasciare tracce. La luce di studio ben progettata riduce la quantità di lavoro: una luce uniforme sull’oggetto richiede correzioni più leggere e più naturali, e un ritocco leggero invecchia meglio di uno pesante.

Alcune regole di metodo valgono sempre. Si lavora su livelli separati, per tornare indietro su ogni passaggio. Si separa il ritocco di pulizia, cioè polvere e difetti, da quello di forma, cioè dodging e burning per correggere i gradienti, e da quello di colore. Si controlla l’immagine a un ingrandimento del cento per cento e poi a dimensione di uscita, perché un difetto invisibile a schermo intero può comparire in stampa, e una correzione troppo insistente può cancellare la texture che il fotografo ha costruito con la luce. Infine si rispetta la verità del prodotto: il ritocco serve a mostrare l’oggetto com’è, e non a promettere qualità che l’oggetto non ha.

La fotografia di prodotto in studio, con la luce progettata, richiede controllo, precisione e creatività. La luce è il linguaggio con cui il fotografo comunica la qualità dell’oggetto, la sua funzione e il suo valore.

Luce nel video: differenze con la fotografia

La luce artificiale nel video da studio ha caratteristiche diverse da quelle della fotografia ferma. La fisica non cambia: cambia il rapporto con il tempo, con il movimento e con la percezione. In video la luce illumina una sequenza continua di fotogrammi, ciascuno leggermente diverso dal precedente per composizione, esposizione o colore, e la stabilità luminosa e cromatica diventa un requisito tecnico. La luce deve garantire la qualità estetica della scena e la linearità temporale della registrazione, evitando flicker, derive della temperatura di colore, bande di luce e incoerenze fra riprese successive.

In fotografia il professionista può lavorare con luce molto direzionale, contrasti marcati, esposizioni tarate sul singolo scatto, e correggere gli errori con un intervento locale su poche immagini. In video ogni secondo comprende decine di fotogrammi coerenti, tutti esposti con la stessa luce e la stessa temperatura di colore, e ogni correzione di colore o di esposizione si applica in modo continuo lungo il tempo, senza salti. Per questo la luce da video è di norma più omogenea e più diffusa: softbox grandi, banchi di pannelli LED, luci a barra e diffusori in tessuto prendono il posto di riflettori duri e di fasci concentrati, e la luce resta stabile anche quando la camera si muove, l’obiettivo cambia fuoco o la scena varia leggermente. Deve essere inoltre prevedibile e ripetibile: la stessa scena girata la settimana successiva deve apparire identica, perché in montaggio si lavora sull’intera sequenza e non su un singolo fotogramma.

Shutter angle e regola del 180 gradi

Il tempo di esposizione, in video, si governa con lo shutter angle (angolo di otturazione), un concetto nato nel cinema a pellicola. L’otturatore delle cineprese era un disco rotante con un settore aperto: la parte aperta del disco, misurata in gradi, stabilisce per quanto tempo ogni fotogramma viene esposto, e quindi quanta sfocatura da movimento si registra. La formula è semplice:

tempo di esposizione = (angolo / 360) × (1 / fps)

Con un angolo di 180 gradi il tempo vale metà del periodo del fotogramma: a 24 fps si ottiene (180 / 360) × (1 / 24) = 1/48 s. Il 180 gradi è considerato l’impostazione normale e dà la quantità di sfocatura da movimento che l’occhio associa al cinema. Un angolo più stretto, come 90 gradi, porta a circa 1/96 s a 24 fps: meno sfocatura e un aspetto più scattoso, che si usa per esempio per fermare particelle veloci, come i detriti di un’esplosione. Un angolo più largo, come 270 gradi, porta a 1/32 s e a più sfocatura. I sensori elettronici possono tenere l’otturatore aperto anche più a lungo di quanto concesso a un disco, che non supera i 360 gradi.

Le fotocamere raramente permettono 1/48 s, e si usa 1/50 s a 24 fps, cioè un angolo di circa 173 gradi, vicinissimo al 180. La scelta ha un vantaggio concreto con la rete elettrica europea a 50 Hz: una sorgente alimentata direttamente dalla rete pulsa a 100 Hz, con periodo di 10 millisecondi, e un tempo di esposizione di 20 millisecondi comprende esattamente due periodi, così ogni fotogramma riceve la stessa quantità di luce. A 1/48 s, pari a 20,8 millisecondi, la coincidenza si perde, e possono comparire variazioni di luminosità da un fotogramma all’altro. Il frame rate e il suo rapporto con il tempo di posa hanno un articolo dedicato, e per l’effetto sull’immagine si rimanda al testo sul motion blur.

Se la luce è troppo scarsa per consentire un tempo come 1/48 s o 1/60 s, le alternative sono poche: aumentare la luminosità della sorgente, aprire il diaframma, alzare la sensibilità ISO. In studio, dove la luce è controllata, la risposta più coerente è aumentare potenza e diffusione della sorgente, mantenendo rapporto di contrasto e durezza voluti, invece di spingere ISO che peggiorano rumore e resa del colore.

Frame rate, PWM e flicker

Il flicker è la variazione periodica dell’intensità di una luce. All’occhio, nella visione foveale stabile, è difficile da percepire sopra i 90 Hz circa, ma durante i movimenti rapidi dello sguardo (le saccadi) può essere visibile fino a un kilohertz o oltre. Una telecamera lo registra in modo diverso: il tempo di otturazione interagisce con la modulazione della luce e produce artefatti che l’occhio non vedrebbe, come bande scure che scorrono nell’immagine o variazioni di luminosità fra un fotogramma e il successivo. Sul set il difetto rovina la ripresa; sulle persone, la letteratura lo collega a fastidio, minore rendimento nei compiti visivi, affaticamento e mal di testa.

La maggior parte dei pannelli LED regola l’intensità con la modulazione di larghezza di impulso (PWM): il LED si accende e si spegne a una certa frequenza, e la luminosità media dipende dal rapporto fra tempo acceso e periodo, il cosiddetto duty cycle. Un LED reagisce quasi istantaneamente, a differenza di una lampada a incandescenza il cui filamento attenua da solo le oscillazioni, e quindi è sensibile alla frequenza: più è alta, meno il flicker è percepibile. Il rischio, in video, nasce quando la frequenza di modulazione non è molto più alta della frequenza con cui il sensore legge il fotogramma e del tempo di otturazione, specialmente a intensità basse, dove il duty cycle è breve e la modulazione è più profonda. Un tempo di otturazione veloce o un frame rate alto, come nello slow motion, rendono il difetto più evidente.

Chi sceglie le luci per il video deve quindi verificare che il costruttore dichiari modalità di regolazione compatibili con le riprese ad alto frame rate. Costruttori di pannelli per cinema come Aputure o Nanlite pubblicano le specifiche degli apparecchi, comprese le modalità di controllo dell’intensità, e vanno consultate prima dell’acquisto. Nessuna scheda sostituisce la prova: una breve ripresa a 50 o 100 fps con il tempo di otturazione che si userà davvero, all’intensità di lavoro, mostra subito eventuali bande. Il tema ha un articolo proprio, gestione del flicker nelle luci artificiali, e un metodo di misura standardizzato: gli apparecchi si provano con un flickermeter secondo la IEC TR 61547-1, e l’indicatore normalizzato è il PstLM, che richiede una registrazione di almeno tre minuti. Nessuno degli altri indici, come la percentuale di flicker o il flicker index, predice in modo affidabile la percezione umana. Anche un apparecchio invecchiato può sviluppare flicker per l’usura dei componenti.

CRI, TLCI e fedeltà dei colori in ripresa

In fotografia la qualità cromatica di una sorgente si indica di solito con il CRI (Color Rendering Index), che misura quanto fedelmente la luce rivela i colori degli oggetti rispetto a una sorgente di riferimento. Il CRI di uso commerciale è in genere l’indice Ra, calcolato su otto campioni di colore; esiste un indice speciale per il rosso saturo, l’R9, escluso dalla media ma importante per cinema, video, arte e stampa, perché il rosso contribuisce alla carnagione e un R9 basso fa apparire la pelle pallida o verdastra. Con gli spettri a picchi dei LED bianchi il CRI correla spesso male con la qualità percepita, e i primari dei LED possono non coincidere con la sensibilità dei sensori, per cui sulla telecamera i colori risultano imprevedibili. Il sistema IES TM-30 nasce per superare questi limiti e sta sostituendo il CRI fra i progettisti professionisti della luce.

Per la ripresa televisiva l’Unione europea di radiodiffusione (EBU) ha sviluppato il TLCI (Television Lighting Consistency Index). Il TLCI-2012 è una raccomandazione approvata dal comitato tecnico dell’EBU nel novembre 2012, pensata per valutare come una luce si comporterà in televisione e per stimare la correzione colore che richiederà in post-produzione, a fronte del risparmio energetico dei LED. Non misura la luce direttamente: un software simula una telecamera e un monitor, modellando soltanto le caratteristiche che influenzano il colore, a partire dallo spettro della sorgente misurato con uno spettroradiometro. Il punteggio va da 0 a 100, e alcuni costruttori dichiarano valori fino a 99. I documenti di riferimento sono la raccomandazione R137 e le specifiche tecniche EBU 3353, 3354 e 3355.

In studio la scelta delle sorgenti per il video considera TLCI, CRI e R9 insieme, e la stabilità della temperatura di colore nel tempo. Un valore più alto significa meno correzione da fare in post-produzione, ma nessun indice sostituisce il controllo sulla ripresa: per una produzione importante conviene fotografare o filmare un cartoncino grigio e una carta colori sotto le luci scelte, e guardare il risultato sullo strumento, come si vedrà fra poco. Per l’impatto sul colore della scelta di una sorgente si rimanda al capitolo sulle sorgenti.

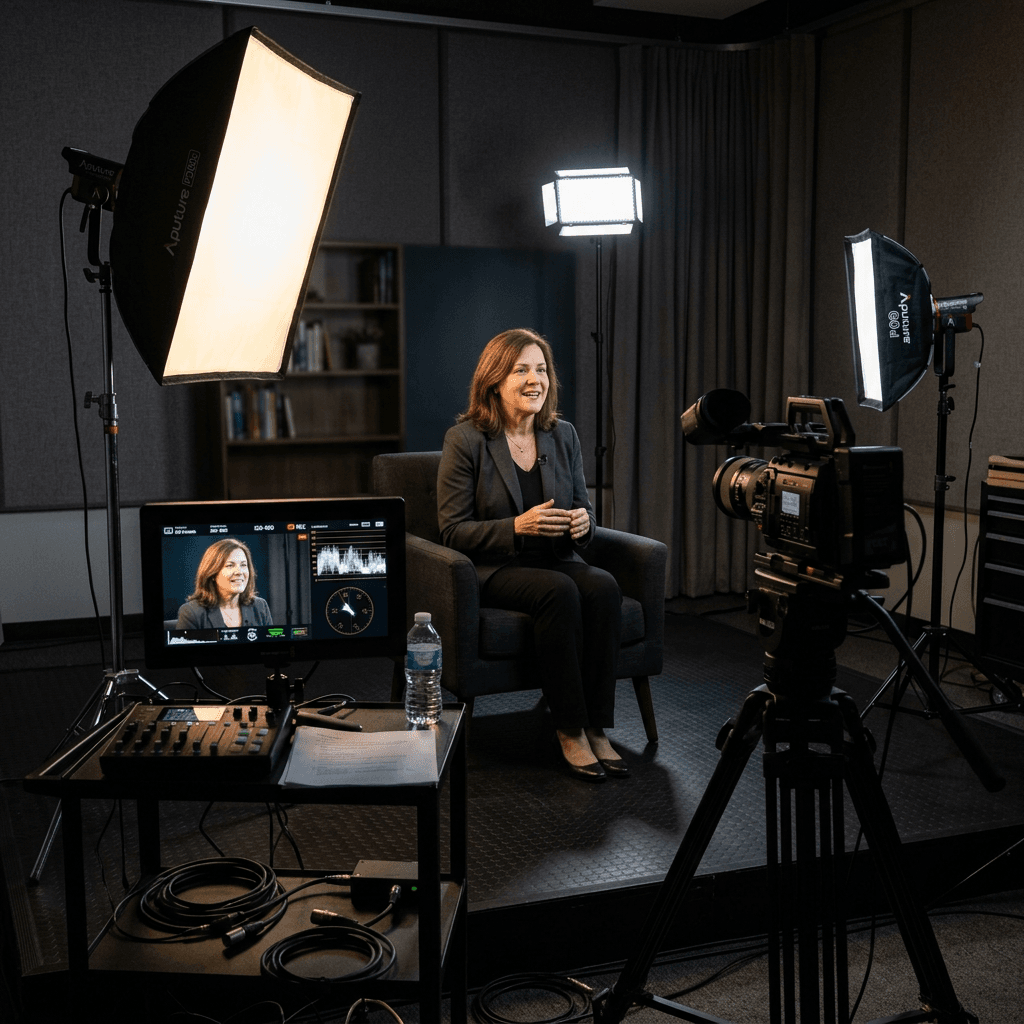

Illuminare un’intervista

Le interviste e i dialoghi fissi sono la situazione più frequente del video in studio. La luce serve a mettere a proprio agio il soggetto, a mantenere una resa naturale della carnagione e a restare coerente per tutta la durata della conversazione, che può superare l’ora. Lo schema di partenza è il tre punti adattato al video: una key morbida, come un softbox grande o un pannello LED bicolore con diffusore, in posizione frontale-laterale; una fill più debole sul lato opposto; una back light o luce di bordo che stacca il soggetto dal fondo. Lo schema classico e la sua logica sono descritti nel capitolo sul chiaroscuro.

La key si pone indicativamente a 45-60 gradi in orizzontale e a 30-45 gradi in verticale rispetto al soggetto, in modo che il naso proietti un’ombra moderata sulla guancia, senza un’ombra marcata sotto il mento. Il diffusore del pannello riduce i riflessi sulla pelle e sulle lenti degli occhiali; se gli occhiali riflettono ancora la sorgente, conviene alzare la luce e spostarla di lato. La fill è regolata per un rapporto di luce fra 2:1 e 4:1, nella convenzione in cui il lato in luce riceve key più fill e il lato in ombra la sola fill, come spiega l’articolo sul rapporto di illuminazione. La back light sta dietro il soggetto, a 45-60 gradi in orizzontale, con intensità sufficiente a tracciare un bordo sottile sulla spalla e sui capelli, senza entrare nell’obiettivo e senza causare flare.

L’intervista porta con sé due problemi tipici. Il primo è la luce ambiente: una finestra aperta cambia colore e intensità nell’arco dell’ora e fa «respirare» l’immagine, per cui si oscura o si domina con una sorgente più potente. Il secondo è la durata: durante una ripresa lunga i pannelli si scaldano, e un apparecchio che deriva nel colore va tenuto d’occhio. Una buona abitudine è fotografare un cartoncino grigio all’inizio e alla fine della sessione, per verificare che la luce non sia cambiata.

Pannelli LED bicolore e RGBWW

I pannelli LED bicolore e RGBWW sono diventati in pochi anni lo standard dell’illuminazione video in studio, per efficienza, flessibilità e possibilità di regolare temperatura di colore e crominanza. Nei pannelli bicolore un gruppo di LED è calibrato intorno ai 3.200 K e un altro intorno ai 5.600 K; la temperatura di colore si regola variando la proporzione fra i due gruppi, con un’interpolazione continua fra caldo e freddo e senza salti. Nei pannelli RGBWW si aggiungono LED rossi, verdi e blu, che consentono di produrre quasi ogni tonalità e di creare effetti, come gel colorati virtuali, atmosfere notturne e luci d’ambiente, senza cambiare fisicamente la sorgente.

In studio la flessibilità si traduce in rapidità: si passa da una luce tungsteno per un’intervista calda e intima a una luce diurna per una scena più neutra senza cambiare apparecchio, usando il menu del pannello. In video, dove la coerenza è fondamentale, tutti i pannelli dello studio vanno impostati sulla stessa temperatura di colore e sullo stesso valore di tinta (l’asse verde-magenta), altrimenti in una scena illuminata da più sorgenti la telecamera registra differenze di colore impossibili da correggere in modo omogeneo in post-produzione. Un secondo controllo consiste nel provare ogni pannello sul cartoncino grigio, una volta acceso e a regime, perché due apparecchi con la stessa temperatura dichiarata possono differire nella tinta. Per il quadro delle famiglie di sorgenti si rimanda ancora al capitolo sulle sorgenti luminose.

Waveform e vectorscope

Per verificare luce e colore non basta guardare il monitor: lo strumento di misura dà numeri e forme indipendenti dalla taratura dello schermo. Il waveform monitor misura le caratteristiche complessive del segnale video e mostra la distribuzione della luminanza lungo l’immagine, da sinistra a destra, in modo da vedere subito se le alte luci toccano il limite superiore o se le ombre si chiudono. Il vectorscope è uno strumento che affianca il waveform concentrandosi sulla crominanza: il suo quadrante circolare rappresenta la saturazione come distanza dal centro e la tinta come angolo attorno al centro. Un’immagine neutra, come un cartoncino grigio, produce un punto raccolto al centro; una dominante sposta il punto verso il settore del colore corrispondente. La maggior parte dei waveform monitor moderni include anche la funzione di vectorscope, spesso affiancata.

Sul set gli strumenti servono a tre cose. Impostare l’esposizione sul soggetto senza dipendere dallo schermo di bordo, specie in luce intensa. Controllare che le luci siano allineate nel colore, per esempio riprendendo lo stesso cartoncino grigio sotto ciascuna sorgente e verificando che il punto cada al centro del vectorscope. Verificare nel tempo che la luce non derivi. Molte fotocamere e monitor da campo hanno questi strumenti integrati. Per la correzione colore a valle si rimanda a color grading fotografico e correzione colore.

Dallo scatto all’output

La post-produzione completa il sistema di controllo della luce costruito in ripresa. La luce arriva al sensore come una serie di valori grezzi, e la post-produzione li traduce in un’immagine coerente con il supporto di destinazione: schermo, rivista, catalogo. Nello still life il flusso tipico va dal RAW a una versione di lavoro in uno spazio colore ampio, al ritocco, alla conversione finale per l’output. La differenza fra gli spazi di lavoro, in particolare fra sRGB e Adobe RGB, è trattata in Adobe RGB e sRGB.

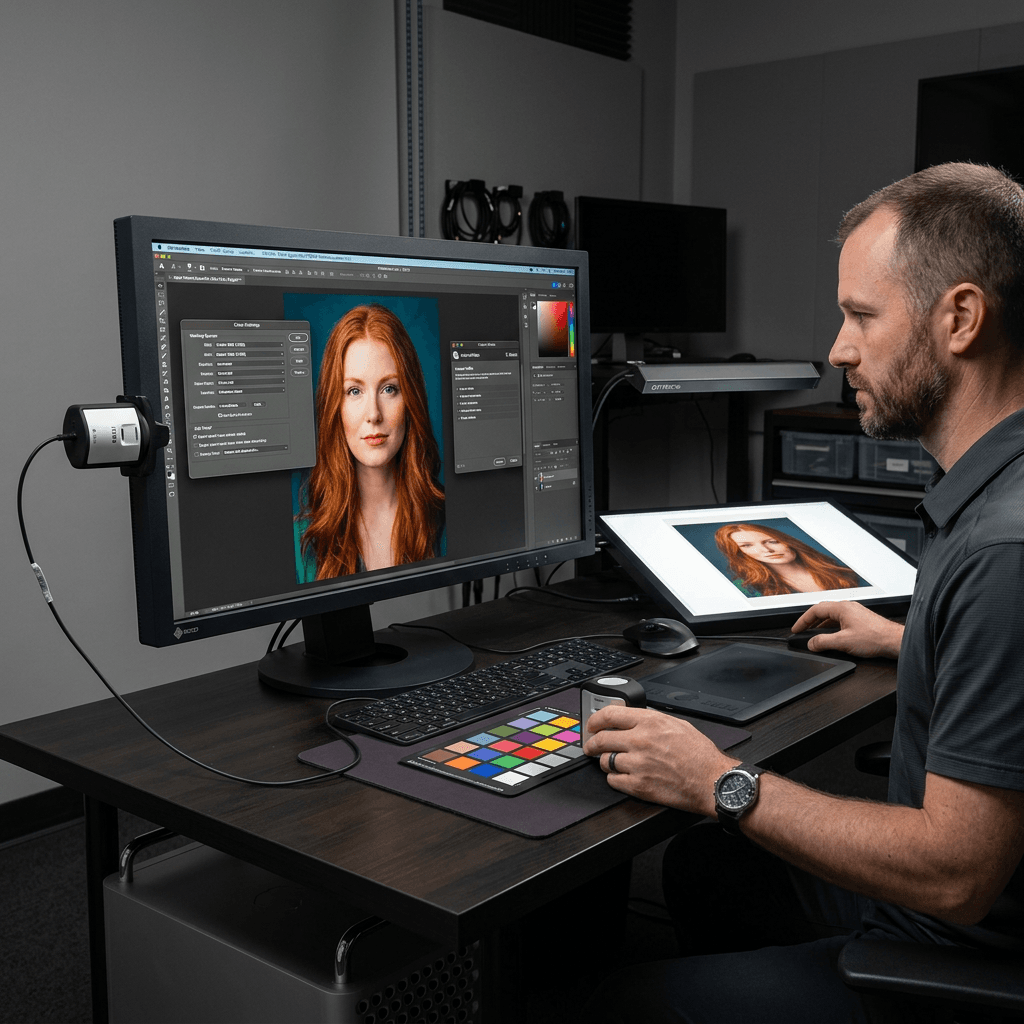

La gestione del colore vera e propria, cioè i profili ICC, la calibrazione del monitor, il bilanciamento del bianco con il ColorChecker, il soft-proofing e le maschere di luminosità, è l’argomento del capitolo conclusivo, la luce oltre lo scatto: calibrazione e post-produzione. Per il lavoro di prodotto vale una regola che anticipa quel capitolo: la fedeltà del colore si decide sul set, con un riferimento neutro nella scena e con sorgenti dal buon indice di resa, e in post-produzione si conferma, non si ricostruisce. Un oggetto fotografato con una luce di colore sbagliato si può correggere solo in parte, perché i canali del sensore hanno già registrato lo squilibrio.

Il video segue lo stesso principio con strumenti propri. Si registra, se la telecamera lo consente, in un profilo che conservi la gamma dinamica, si imposta il bilanciamento del bianco sulla luce di ripresa e si misura con waveform e vectorscope. Il lavoro sul colore a valle riguarda l’intera sequenza, e la coerenza fra riprese ottenuta con la luce costante vale più di qualsiasi correzione.
