Ingegneria dello spazio: layout e sicurezza dell’impianto

La luce è la parte visibile del lavoro in studio, ma l’attrezzatura di supporto è ciò che la tiene in posizione, la stabilizza e la protegge da crolli e incidenti. Un fotografo può possedere i flash più potenti e i softbox più sofisticati del mondo, ma se la luce non è montata su un supporto adeguato, il rischio di crollo, di vibrazione o di sicurezza sarà sempre presente. La scelta dei stativi, dei bracci, dei fondali e degli accessori di sicurezza è quindi una componente fondamentale della pratica di studio.

Questo articolo è parte della Guida Definitiva all’Illuminazione da Studio: Teoria, Attrezzatura e Pratica. Torna all’indice.

Stativi da studio: la base stabile

stativi da studio sono colonne metalliche, in genere in alluminio o in acciaio, progettate per sostenere luci, softbox e modificatori senza cedere né oscillare. La loro caratteristica principale è la stabilità, ottenuta attraverso una base a tre gambe robusta, regolabile in altezza, e una colonna centrale in alluminio leggero ma resistente. La portata massima di un stativo da studio è spesso indicata in chilogrammi o libbre, e la maggior parte dei modelli professionali può sostenere carichi di 10–20 kg senza problemi, adeguata per la maggior parte delle luci e dei modificatori.

stativi con air cushion (cuscino pneumatico) sono una categoria particolare, in cui la colonna è dotata di un pistone pneumatico che permette di alzare e abbassare la luce con una pressione minima, bloccando la posizione con una valvola: questo sistema è particolarmente utile quando il fotografo deve reiterare la luce in modo continuo o quando il softbox è molto grande e pesante. La sicurezza dei stativi è garantita da bloccaggi a vite e piedi antiscivolo, che impediscono il movimento durante l’uso.

Bracci e C‑stand: la precisione geometrica

bracci e i C‑stand sono strumenti di supporto di precisione, utilizzati per posizionare luci e accessori in modo esatto e senza interferire con la scena. Un braccio (boom arm) è una colonna telescopica montata su una base a treppiede o su un C‑stand, che permette di posizionare la luce sopra o accanto al soggetto senza il supporto della luce principale; la sua lunghezza variabile consente di ottenere posizioni di luce difficili da raggiungere con i soli stativi.

Un C‑stand è un supporto a treppiede con un basso (ginocchio) che permette di montare un braccio o un pannello nero o un flag. La sua struttura in acciaio è molto robusta, e la sua capacità di carico può arrivare fino a 15–20 kg per modello professionale. I sandbags (sacchi di sabbia) sono spesso utilizzati per aumentare la stabilità del C‑stand e del braccio, soprattutto quando il braccio è allungato o la luce è molto pesante.

Fondali: la scena di sfondo

fondali sono le superfici sulle quali il soggetto viene ripreso, e possono essere realizzati in cartatessuto o vinile. I fondali di carta sono i più comuni in studio, disponibili in rotoli di diverse larghezze e colori, e sono spesso montati su sistema a rullo che permette di arrotolare e srotolare il fondo senza doverlo imbrigliare manualmente. I fondali di tessuto sono più flessibili e adatti a essere piegati e riposti, ma tendono a formare pieghe e ombre se non sono tesi correttamente. I fondali di vinile sono resistenti e impermeabili, ma possono risultare più rigidi e meno facili da manovrare.

Sicurezza e protezione

La sicurezza in studio è una priorità, e l’uso di sandbags e prammatica di posizionamento corretta è fondamentale per evitare cadute di luci e accessori. La tensione dei cavi, il bloccaggio dei bracci e la verifica delle viti di fissaggio sono procedimenti che devono essere effettuati a ogni cambio di setup. La protezione dell’obiettivo è garantita dall’uso di protezioni e coperture antipolvere, e la cura dell’attrezzatura (pulizia delle superfici ottiche, lubrificazione dei bracci) prolunga la vita operativa degli strumenti.

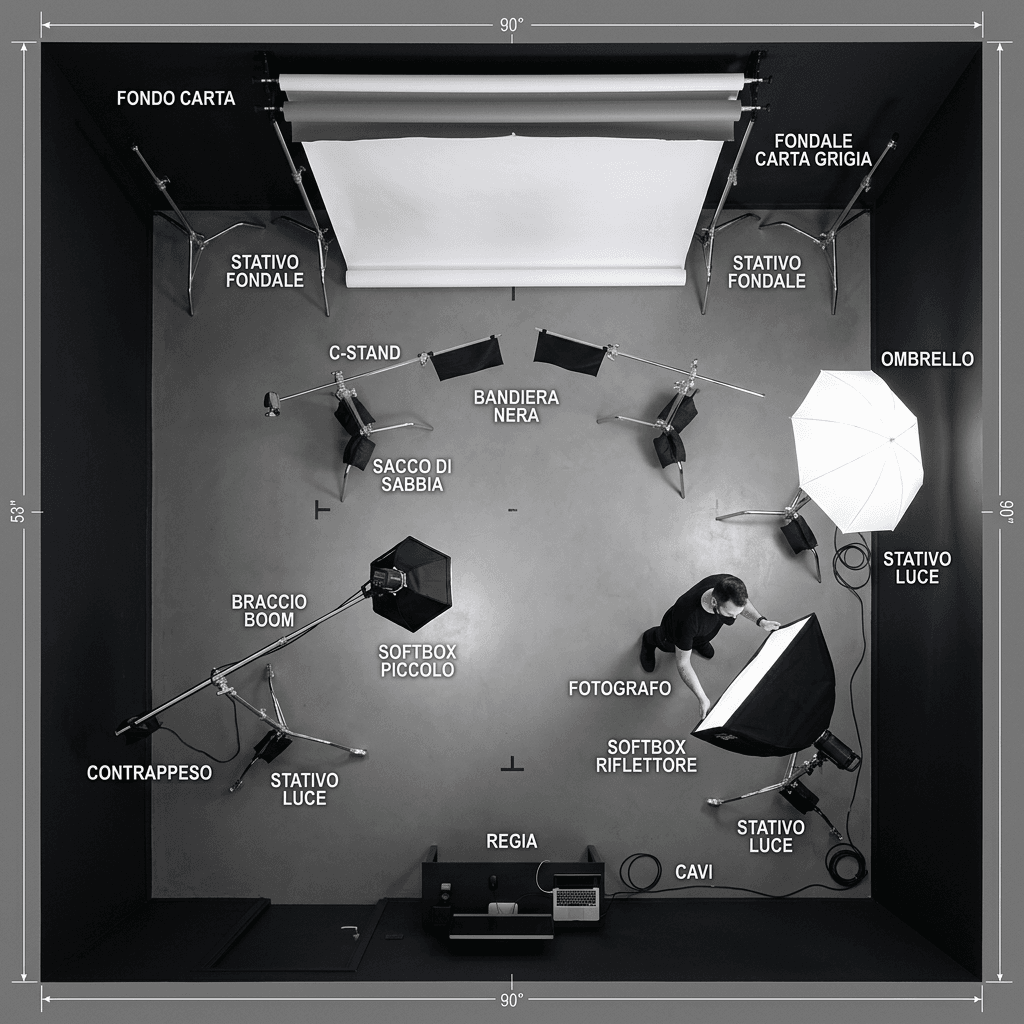

Ingegneria dello spazio: layout e sicurezza dell'impianto

Lo studio fotografico: progettazione e allestimento dello spazio

La progettazione di uno studio fotografico non è solo l’assegnazione di una stanza a una funzione operativa: è l’architettura della luce. Ogni decisione relativa alle dimensioni, alla forma, alla colorazione delle superfici, al sistema di alimentazione elettrica e alla gestione dell’acustica deve essere pensata in funzione della luce artificiale che vi verrà generata, modellata e riflessa. In uno studio ben progettato, la luce artificiale non “lotta” con l’ambiente, ma trova in esso un supporto coerente, prevedibile e ripetibile, capace di trasformare lo spazio in un estensione del sistema ottico‑luminoso composto da fotocamera, obiettivo e illuminatori. La scelta tra studio portatile e studio permanente, la gestione dell’acustica, la regolazione della luce ambientale e il controllo dei rimbalzi sono aspetti che, se trascurati, possono vanificare anche le scelte tecniche migliori in materia di flash, LED e modificatori.

Dimensioni minime per diversi generi

La dimensione effettiva dello studio deve essere calcolata in base al genere fotografico che si intende praticare: ritratto, moda, prodotto, still life, automotive, food o architettura richiedono esigenze dimensionali molto diverse, che si traducono direttamente in altezza del soffitto, lunghezza massima del set e larghezza utile per il movimento della luce artificiale. Non esiste una “dimensione universale”; esistono, invece, soglie minime di funzionalità che il fotografo deve rispettare per non trasformare il set in un labirinto di ostacoli luminosi.

Per la ritrattistica e la fotografia di moda in studio, lo spazio minimo consigliato è di 4–5 metri di lunghezza e almeno 3–4 metri di larghezza, con un’altezza del soffitto di 2,8–3,2 metri. Queste misure permettono di posizionare una luce principale a 1,5–2 metri dal soggetto, un fondale a 2–3 metri dietro, una luci di riempimento e, se necessario, una luci di rim laterale o posteriore, senza che i cavi e le apparecchiature occupino zone operativamente critiche. In uno studio più piccolo, il fotografo è costretto a ridurre la distanza tra luce e soggetto, aumentando la durezza dell’ombra, o a ridurre la distanza tra soggetto e fondale, facendo ricadere le ombre direttamente sullo sfondo, con conseguenti problemi di pulizia dell’immagine.

Per la fotografia di prodotto e la still life, dove la luce deve essere estremamente controllo‑abile e la profondità di campo spesso limitata, uno spazio più contenuto può essere sufficiente: 3 metri di lunghezza e 2–2,5 metri di larghezza sono spesso adeguati, purché l’altezza del soffitto sia almeno 2,5 metri per consentire la posizione di sorgenti leggermente sovrastanti il soggetto. In questi casi, la superficie di lavoro è ridotta, ma la luce artificiale deve essere posizionata con precisione millimetrica, utilizzando bracci e flag per controllare i riflessi specularity e le ombre. La fotografia automotive in studio, al contrario, richiede spazi molto più ampi: 8–12 metri di lunghezza e 4–6 metri di larghezza, con altezza del soffitto di 4–5 metri per accogliere sorgenti laterali, luci di rim e fondali a rullo di grandi dimensioni. La luce artificiale in questo caso deve essere in grado di coprire l’intera lunghezza della vettura e di separarla con chiarezza dallo sfondo.

Colori delle pareti e gestione dei rimbalzi indesiderati

Il colore delle pareti in studio è un elemento tecnico di controllo luminoso, non una scelta puramente estetica. In uno studio pensato per lavorare prevalentemente con luce artificiale, le superfici verticali dovrebbero essere neutre, con una riflettanza moderata, per evitare sia l’assorbimento eccessivo sia la riflessione indesiderata della luce. I colori più utilizzati sono grigio chiarogrigio medio e, in alcuni casi, nero per le pareti su cui si intende controllare con precisione i rimbalzi.

Un muro bianco o molto chiaro, in combinazione con luci ad alta potenza, produce rimbalzi diffusi che possono illuminare il soggetto da angoli non desiderati, riducendo il contrasto e la direzionalità della luce principale. Un muro nero, al contrario, assorbe la luce e la ombra, permettendo al fotografo di isolare il soggetto e di mantenere un’atmosfera low‑key pur lavorando con luci artificiali anche potenti. La scelta corretta è spesso combinata: una parete anteriore e le sponde laterali in grigio chiaro o medio, per riflettere una luce morbida e neutrale, e una parete di fondo neutra o nera, a seconda dell’effetto voluto.

La gestione dei rimbalzi indesiderati passa anche attraverso l’uso strategico di pannelli neri e pannelli bianchi. Un pannello nero posto lateralmente alla luce principale assorbe la luce di spill e consente di mantenere le ombre profonde; un pannello bianco o argento posto sul lato opposto agisce da fill light naturale, riflettendo la luce principale sul lato in ombra. Il fotografo che progetta lo studio deve prevedere, fin dall’allestimento, la possibilità di posizionare pannelli di diverso colore in modo rapido e sicuro, evitando di fissare in modo permanente superfici che comprometterebbero la flessibilità luministica.

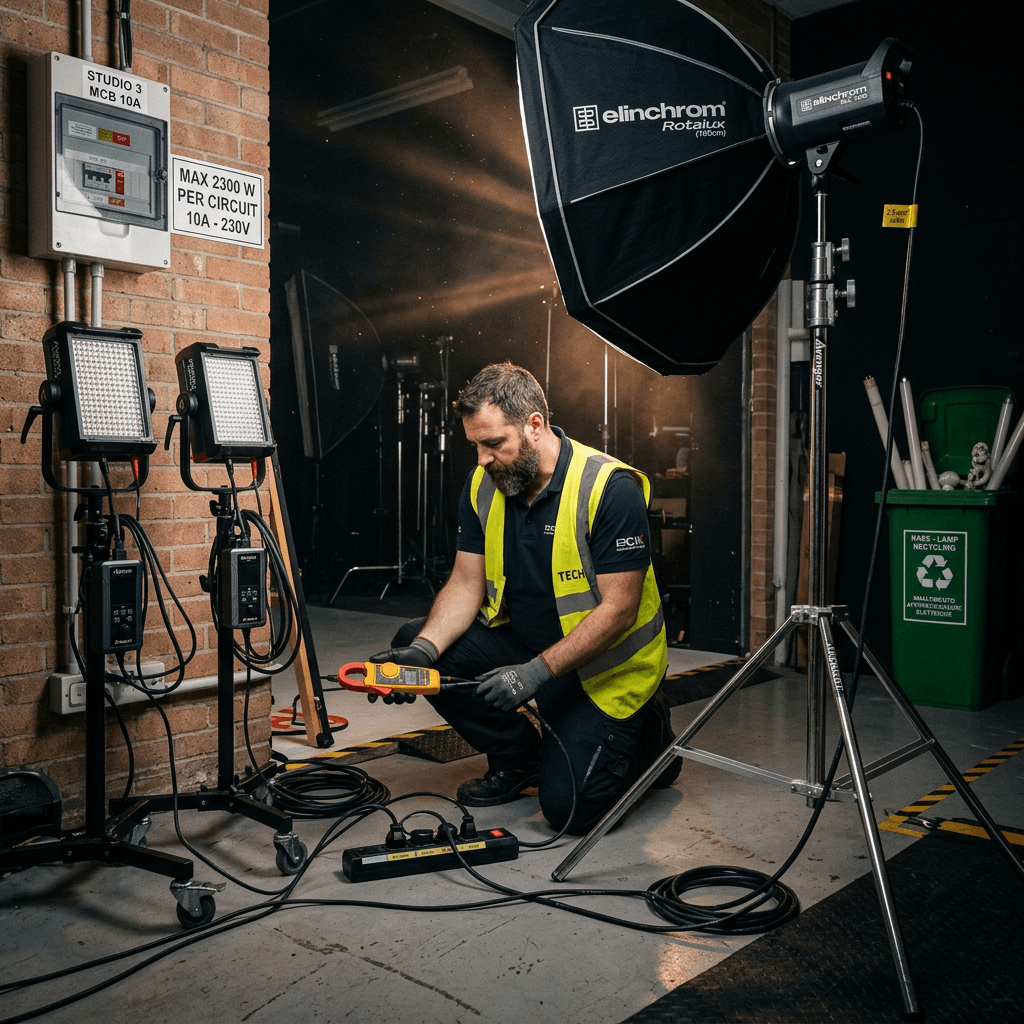

sicurezza impianto

Altezza del soffitto e verticalità della luce

L’altezza del soffitto è un parametro critico che determina la possibilità di utilizzare sorgenti sovrastanti il soggetto, di creare ombre verticali controllate e di evitare la sovrapposizione delle ombre sul fondo. Un soffitto troppo basso (inferiore ai 2,8 metri) limita la possibilità di posizionare softbox o para al di sopra del soggetto senza invadere la scena con ombre di supporti e bracci; inoltre, la luce che colpisce il soffitto tende a produrre riflessi ambientali che modificano il rapporto di contrasto e la direzione dell’ombra, rendendo più difficile ottenere risultati prevedibili.

In uno studio ben progettato, il soffitto è idealmente più alto della lunghezza del set: ad esempio, un soffitto di 3,5–4 metri in uno studio di 4–5 metri di lunghezza permette di posizionare una luce principale frontalmente rialzata, una luce di riempimento laterale e, se necessario, una luce soffitto‑diffusa senza che i supporti invadano la scena. La luce artificiale, in questo caso, può essere collegata a barre di alimentazione sospese o a supporti a parete, in modo che la luce resti in altezza senza interferire con il movimento del soggetto o della cinepresa.

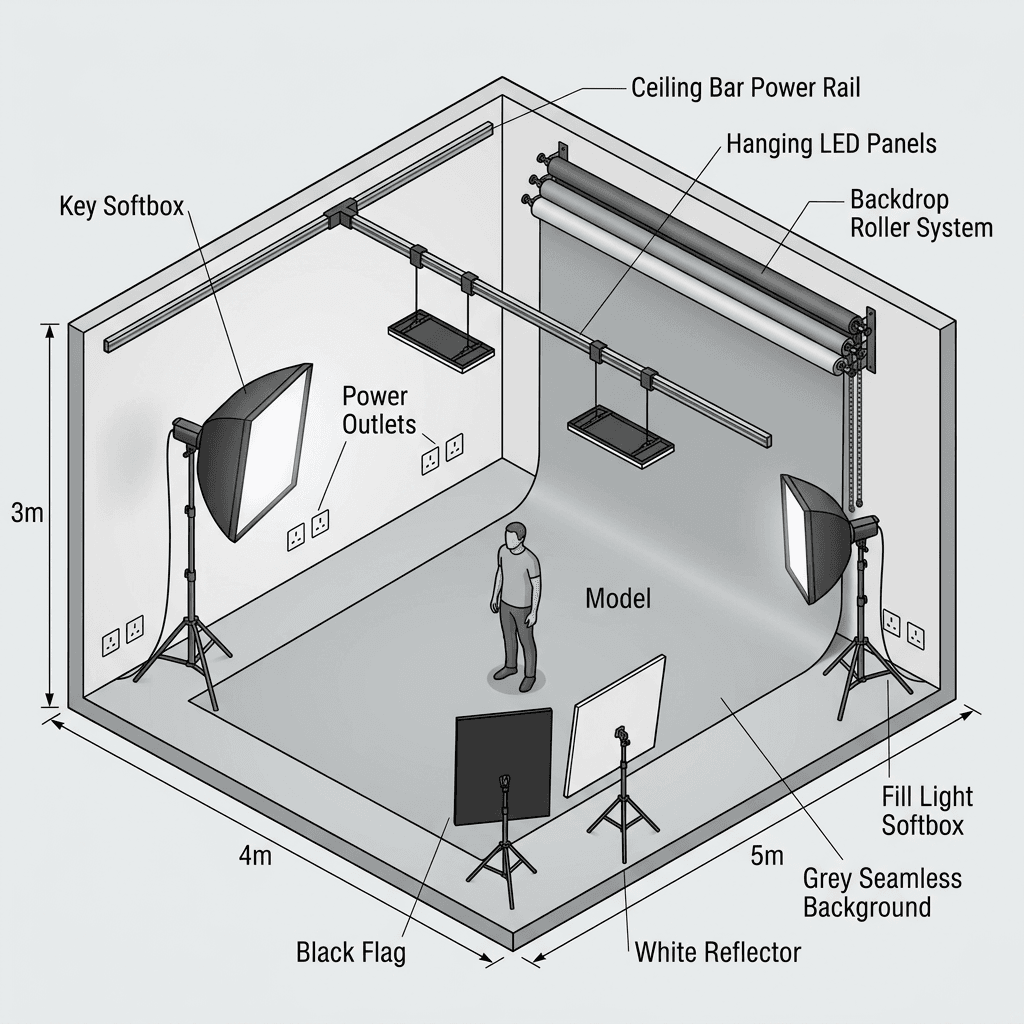

Posizionamento delle prese di corrente e delle barre di alimentazione

La luce artificiale è, nel suo nucleo, energia elettrica convertita in fotoni. La progettazione dell’impianto elettrico dello studio è quindi parte integrante del design luminoso: la distribuzione delle prese di corrente e la posizione delle barre di alimentazione (barramento) devono essere pensate per facilitare il posizionamento delle sorgenti, la flessibilità di configurazione e la sicurezza del lavoro.

In uno studio permanente, è consigliabile:

  • disporre prese di corrente ravvicinate lungo le pareti perimetrali, e possibilmente anche sulla parete di fondo, in modo che i cavi dei flash o dei pannelli LED non debbano attraversare la scena con ciabatte e prolunghe appoggiate sul pavimento;

  • installare barre di alimentazione (barramento) a parete o a soffitto, che consentano di collegare direttamente le luci senza l’uso di prolunghe, riducendo la disorganizzazione dei cavi e la possibilità di inciampi;

  • prevedere circuiti dedicati separati per la luce artificiale e per altre apparecchiature (computer, monitor, impianti di raffreddamento), così da evitare sovraccarichi e far coincidere la protezione specifica con il carico effettivo.

La luce artificiale, una volta installata, deve essere posizionata in modo che i cavi siano il più possibile nascosti e non in transito tra soggetto e obiettivo, per evitare che il flusso di luce venga interrotto da cavi che producono ombre o riflessi indesiderati. La progettazione delle prese e delle barre è quindi un elemento di controllo luminoso: più le sorgenti possono essere posizionate liberamente, senza ostacoli di cavi, più la luce potrà essere modellata con precisione.

Studio portatile vs. studio permanente

La scelta tra studio portatile e studio permanente è una decisione strategica che incide direttamente sul tipo di luce artificiale utilizzabile, sulla ripetibilità delle configurazioni e sulla complessità del setup. Uno studio permanente è il massimo espressione del controllo totale sulla luce: pareti neutre, pavimento uniforme, impianto elettrico dedicato, fondali a rullo, sistemi di accumulo e nessuna interferenza di luce ambientale. In questo contesto, il fotografo può lavorare con flash ad alta potenza, sistemi di generatore‑testa separata, HMI, pannelli LED bicolor o RGBWW, cavi organizzati, barre di alimentazione e sistemi di fondale su rotaia, mantenendo inalterate le configurazioni luminose tra una session e l’altra.

Uno studio portatile, al contrario, è un sistema di luce artificiale installato temporaneamente in spazi non progettati, come appartamenti, magazzini industriali o sale conferenze. La portatilità consente di lavorare in situazioni non previste, ma impone limiti: la luce ambientale non è sempre eliminabile, il soffitto può essere troppo basso o irregolare, le prese possono essere scarse o distanti, e le superfici possono essere colorate o riflettenti in modo non desiderato. La luce artificiale portatile richiede quindi una maggiore flessibilità e disciplina: luci a LED compatte, stativi ultraleggeri, fondali in tela o carta a rullo, cavi a norma, power bank o batterie, e una disciplina rigorosa nel controllo della luce ambientale tramite tende, teloni o luci di fondo.

Acustica e controllo della luce ambientale

La luce artificiale è strettamente legata al controllo dell’acustica in uno studio, specialmente quando la fotografia convive con il video o con la registrazione vocale. Una stanza con riflessioni sonore eccessive, pareti rigide e pochi materiali assorbenti crea un’atmosfera sonora che può distrarre il soggetto e rendere difficile il lavoro di posa e comunicazione. La luce artificiale, in questo contesto, deve essere progettata per non interferire con l’acustica: pannelli LED, softbox e supporti non devono risonare o riflettere il suono, e le superfici devono essere scelte in modo da smorzare le riflessioni sonore senza creare “ombrature” acustiche che influiscano sulla percezione dell’ambiente.

Il controllo della luce ambientale è forse l’aspetto più critico nella progettazione dello studio permanente. La luce esterna, proveniente da finestre o lucernari, è la nemica naturale della luce artificiale, perché non è controllabile, ha una temperatura di colore variabile e produce ombre dinamiche che cambiano nel tempo. In uno studio professionale, ogni finestra deve essere oscurata con tende opache, teloni o pannelli insonorizzanti, in modo che la luce artificiale possa dominare completamente la scena. La luce ambientale residua deve essere ridotta al minimo, così che la luce artificiale sia la sola fonte di illuminazione, e la sua qualità sia perfettamente controllata e prevedibile.

In uno studio portatile, la luce ambientale non può sempre essere eliminata, ma può essere ridotta e compensata: oscurare le finestre, chiudere le porte, usare luci di fondo per bilanciare l’ingresso di luce esterna, e regolare la luce artificiale per dominare la luce ambientale. In questo caso, la luce artificiale è usata come arma contro la luce non controllata, in modo che la luce ambientale non possa compromettere il risultato finale.

In sintesi, lo studio fotografico è un’architettura della luce, in cui dimensioni, altezze, colori, impianti elettrici, acustica e controllo dell’ambientazione lavorano insieme per creare un ambiente in cui la luce artificiale può esprimersi in modo coerente, stabile e ripetibile. La luce, progettata correttamente nello spazio, diventa un elemento di coerenza visiva, e non solo un accessorio tecnico, nell’intero processo di creazione dell’immagine.

Ingegneria dello spazio: layout e sicurezza dell'impianto

Riferimenti Normativi e Sicurezza Elettrica: Le Norme CEI nello Studio Fotografico

La progettazione elettrica di uno studio fotografico non può prescindere dal rispetto del quadro normativo nazionale, che in Italia è governato dalle direttive del CEI (Comitato Elettrotecnico Italiano) e dai decreti ministeriali vigenti (in primis il D.M. 37/08). Uno studio fotografico permanente viene classificato, a seconda delle dimensioni e dell’afflusso di pubblico (modelli, clienti, personale tecnico), come un ambiente di lavoro ordinario o, in contesti più complessi, come un locale di pubblico spettacolo o ambiente a maggior rischio in caso d’incendio (norma CEI 64-8/7).

Quando si allestisce uno studio permanente, l’impianto deve essere obbligatoriamente progettato e certificato da un installatore abilitato, il quale rilascia la DICO (Dichiarazione di Conformità). La norma cardine è la CEI 64-8, che regola gli impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V in corrente alternata. Nello specifico, la gestione della luce artificiale ad alta potenza richiede l’applicazione rigorosa della Sezione 752 (Locali di pubblico spettacolo) se lo studio ospita eventi o workshop con pubblico numeroso, oppure delle prescrizioni generali per la protezione contro i contatti diretti e indiretti (tramite interruttori differenziali ad alta sensibilità con soglia di intervento \le 30 \text{ mA}, comunemente detti salvavita).

Nel caso di uno studio portatile o temporaneo (allestito in location esterne, teatri di posa temporanei o dimore storiche), si applica la norma CEI 64-8 Parte 704 (riadattata per analogia dai cantieri e dalle strutture temporanee) o la CEI EN 60598-2-17 relativa agli apparecchi di illuminazione per palcoscenici, studi televisivi e fotografici. Questa normativa impone che:

  1. Tutte le linee di alimentazione temporanee siano protette meccanicamente contro lo schiacciamento (passacavi gommati calpestabili).

  2. I quadri di distribuzione portatili abbiano un grado di protezione minimo IP44 (resistenza agli spruzzi d’acqua e corpi solidi superiori a 1 mm).

  3. Tutti i corpi illuminanti sospesi (stativi a giraffa, americane, sistemi aerei) siano dotati di un secondo vincolo meccanico indipendente dal supporto primario, ovvero un cavetto di sicurezza in acciaio (safety bond o safety cable), conforme alla direttiva macchine, per prevenire la caduta accidentale in caso di cedimento del blocco principale dello stativo o del C-Stand.

Il Limite dei 2.300 Watt, il Calcolo dei Carichi e il Dimensionamento Ingegneristico (Ampere e Watt)

Il pericolo più immanente in uno studio che opera con potenti luci continue (come i proiettori alogeni, HMI o i moderni LED ad alta densità) o con generatori flash che effettuano ricariche rapids è il sovraccarico termico delle linee elettriche, che può degenerare in un principio d’incendio per effetto Joule.

Nelle reti elettriche monofase standard in Italia, la tensione nominale di esercizio è di V = 230 \text{ V} (corrente alternata a 50 \text{ Hz}). Gli impianti civili residenziali o i piccoli uffici presentano solitamente due tipologie di circuiti di distribuzione protetti nel quadro generale:

  • Circuito Luci: cablato con conduttori da 1,5 \text{ mm}^2 di sezione e protetto da un interruttore magnetotermico da 10 \text{ A} (Ampere).

  • Circuito Prese (Forza Motrice): cablato con conduttori da 2,5 \text{ mm}^2 di sezione e protetto da un interruttore magnetotermico da 16 \text{ A}.

Il calcolo matematico della potenza massima continua prelevabile si basa sulla formula fondamentale della potenza in corrente alternata monofase puramente resistiva (con fattore di potenza o \cos\phi prossimo a 1):

P = V \cdot I

Dove P è la potenza espressa in Watt, V è la tensione in Volt (230 \text{ V}) e I è l’intensità di corrente in Ampere.

Se un fotografo collega un illuminatore a una presa protetta da un magnetotermico da 10 \text{ A} (situazione tipica quando ci si appoggia alle prese di un ambiente domestico non modificato o a circuiti luci secondari), il limite matematico invalicabile è:

P = 230 \text{ V} \cdot 10 \text{ A} = 2.300 \text{ W} \quad (2,3 \text{ kW})

Superare anche solo di pochi Watt questa soglia attiva la protezione termica del magnetotermico, provocando il distacco della corrente. Se si collegano due fari alogeni da 1200 \text{ W} l’uno sul medesimo circuito da 10 \text{ A} (1200 + 1200 = 2400 \text{ W}), l’interruttore scatterà inevitabilmente dopo pochi minuti a causa del surriscaldamento della lamina bimetallica interna.

Per il circuito prese da 16 \text{ A}, il limite massimo di potenza prelevabile sale a:

P = 230 \text{ V} \cdot 16 \text{ A} = 3.680 \text{ W} \quad (3,68 \text{ kW})

Ingegneria del Quadro Secondario e Calcolo delle Correnti di Spunto

In uno studio permanente, la progettazione ingegneristica impone la scomposizione dei carichi su un quadro elettrico secondario dedicato esclusivamente al set. Non basta calcolare la potenza nominale fissa delle sorgenti (la luce continua del LED o della modellante), ma occorre tenere conto della corrente di spunto (inrush current) dei grandi generatori flash. Quando un flash da studio da 1200 \text{ J} o 2400 \text{ J} viene acceso, o subito dopo aver emesso un lampo alla massima potenza, i condensatori interni si comportano temporaneamente come un vero e proprio cortocircuito elettrico per frazioni di secondo, assorbendo picchi di corrente che possono superare di 3 o 4 volte la corrente nominale di targa del flash.

Per calcolare correttamente il carico totale di una sessione di scatto e dimensionare il magnetotermico principale del quadro di studio (I_{tot}), si applica la formula di sommatoria dei carichi con coefficiente di contemporaneità (k):

I_{tot} = \sum \left( \frac{P_{continua}}{V \cdot \cos\phi} \right) + \sum I_{spunto_flash} \cdot k

Se sul set operano contemporaneamente:

  • 2 illuminatori LED da 500 \text{ W} l’uno (P = 1000 \text{ W}, assumendo un \cos\phi = 0,95 dovuto all’alimentatore switching):

    I_{LED} = \frac{1000 \text{ W}}{230 \text{ V} \cdot 0,95} \approx 4,57 \text{ A}

  • 1 computer di controllo e monitor da campo per il tethering: circa 300 \text{ W} \to I_{it} \approx 1,3 \text{ A}

  • 3 flash monotorcia che durante la ricarica rapida assorbono un picco di 8 \text{ A} ciascuno.

Il quadro secondario dello studio dovrà prevedere linee separate (sezionate con interruttori magnetotermici dedicati detti singoli moduli) da almeno 16 \text{ A} in Curva C o, preferibilmente, Curva D (interruttori progettati per tollerare forti correnti di spunto a breve termine senza scattare intempestivamente) e una sezione dei cavi dorsali di collegamento non inferiore a 4 \text{ mm}^2 o 6 \text{ mm}^2 per minimizzare la caduta di tensione (\Delta V), calcolata tramite la formula:

\Delta V = \frac{2 \cdot L \cdot I \cdot \rho}{S}

Dove L è la lunghezza del cavo espressa in metri, I la corrente in Ampere, \rho la resistività del rame (\rho = 0,0175 \ \Omega \cdot \text{mm}^2/\text{m}) e S la sezione del conduttore in \text{mm}^2. Una caduta di tensione superiore al 4% causa l’instabilità microelettronica dei flash e sballa la costanza della temperatura di colore del lampo.

Fotometria Applicata e Controllo Spettrale: Il Grigio Neutro Spettrale Munsell N5

Nell’allestimento delle superfici dello studio, l’indicazione empirica di usare “pareti grigie” si rivela insufficiente a livello professionale. Un grigio ottenuto miscelando pigmenti commerciali qualsiasi presenta quasi sempre un fenomeno distruttivo denominato metamerismo: la superficie appare grigia e neutra sotto una determinata sorgente luminosa (es. la luce naturale), ma rivela una dominante verde, magenta o azzurra quando viene colpita dallo spettro di emissione di un flash allo Xenon o di un pannello LED. Questo riflesso parassita colorato (color spill o color cast) distrugge l’accuratezza cromatica dei canali del sensore, rendendo impossibile la calibrazione dell’incarnato nei ritratti o l’allineamento dei profili ICC nello still-life commerciale.

Per azzerare matematicamente le dominanti, le pareti dello studio fotografico scientifico devono essere trattate con vernici specifiche tarate sullo standard fotometrico del Grigio Munsell N5 (Munsell Neutral Gray V5). Il sistema Munsell definisce i colori nello spazio tridimensionale basandosi su tre parametri: Hue (Tonalità), Value (Luminosità) e Chroma (Saturazione). Il codice N5 identifica un colore totalmente acromatico (\text{Saturazione} = 0) posizionato esattamente a metà della scala di luminosità (\text{Value} = 5, dove 0 è il nero perfetto e 10 è il bianco perfetto).

A livello fisico-ottico, il Grigio Munsell N5 garantisce una riflettanza spettrale piatta del 18,4% lungo tutte le lunghezze d’onda dello spettro visibile (dai 380 \text{ nm} ai 780 \text{ nm}). Ciò significa che qualsiasi fotone che colpisce la parete viene riflesso con la medesima efficienza, indipendentemente dalla sua frequenza d’onda: lo spettro della luce riflessa dalla parete rimane identico allo spettro della luce emessa dalla sorgente primaria, preservando l’integrità del CRI (Color Rendering Index) e del TLCI del set. L’uso combinato di pannelli di sbarramento neri (aventi Value Munsell compresi tra N1 e N1.5, con riflettanza inferiore al 2%) permette al fotografo di controllare al millimetro l’assorbimento o la diffusione secondaria, eliminando la necessità di interventi distruttivi in post-produzione.

Tossicologia dei Materiali e Sostenibilità: Normativa RAEE e Gestione dei Rifiuti in Studio

L’evoluzione tecnologica dello studio fotografico comporta la manipolazione e lo smaltimento di componenti ad alto impatto ambientale e potenziale tossicità, soggetti a rigide legislazioni europee ed extraeuropee (Direttiva RoHS e Direttiva RAEE – Riviuti di Apparecchiature Elettriche ed Elettroniche, recepita in Italia dal D.Lgs. 49/2014).

Il fotografo deve gestire lo smaltimento differenziato di tre grandi categorie di rifiuti tecnologici critici:

  1. Lampade a Scarica (HMI, HID) e Tubi Fluorescenti (Daylight): Contengono vapori di mercurio metallico (\text{Hg}) ad alta pressione, una neurotossina persistente e bioaccumulabile. In caso di rottura accidentale del bulbo sul set, l’ambiente deve essere immediatamente evacuato e ventilato per evitare l’involuzione dei vapori tossici, e i residui devono essere trattati come rifiuti speciali pericolosi (codice CER specifico).

  2. Condensatori Elettrolitici dei Flash: I generatori e i monoluce di vecchia generazione o di provenienza extra-UE possono contenere oli dielettrici o composti chimici nocivi. Il surriscaldamento estremo o l’invecchiamento dei condensatori può provocare la deformazione della valvola di sfogo o l’esplosione del componente con rilascio di fumi tossici e acidi corrosivi.

  3. Matrici LED e Schede Elettroniche: Contengono metalli pesanti e terre rare (piombo nelle saldature datate, gallio, indio, arsenico nei semiconduttori). Il loro smaltimento deve avvenire tramite i canali ufficiali RAEE (Categoria 5: Apparecchi di illuminazione), conferendo le attrezzature esauste alle isole ecologiche o sfruttando il principio dell’uno contro uno in fase di acquisto di un nuovo illuminatore.

Stress Termico dei Condensatori e Fisiologia Oculare (Salute Visiva)

La gestione dell’attrezzatura e del personale sul set impone la conoscenza dei limiti fisici delle macchine e dei limiti biologici dell’occhio umano.

Lo Stress Termico nei Sistemi Flash

I condensatori elettrolitici all’alluminio integrati nei flash immagazzinano energia convertendo la carica elettrica in campo elettrostatico. Durante la sequenza di carica e scarica rapida (tipica dello scatto a raffica in ambito moda o sport), la Resistenza Equivalente in Serie (ESR) del condensatore genera calore interno per effetto Joule. Se la temperatura interna supera la soglia critica di targa del componente (solitamente 85^{\circ}\text{C} o 105^{\circ}\text{C}), l’elettrolita liquido inizia a bollire, aumentando la pressione interna.

I flash professionali integrano circuiti di protezione termica a termistore (NTC/PTC) che bloccano il circuito di carica quando le temperature superano i limiti di sicurezza, attivando sistemi di ventilazione forzata a controllo elettronico. Il fotografo deve evitare cicli di scatto serrati oltre le specifiche del costruttore per prevenire la perdita permanente di capacità del condensatore o l’esplosione dello stesso, che distruggerebbe irreversibilmente la torcia.

Fisiologia Oculare e Sicurezza Fotobiologica sul Set

La salute visiva dei soggetti (modelli, attori) e degli operatori è regolata dal D.Lgs. 81/08 (Testo Unico sulla Sicurezza sul Lavoro) nella sezione relativa ai ROA (Radiazioni Ottiche Artificiali) e risponde alla norma internazionale CEI EN 62471 (Sicurezza fotobiologica delle lampade e dei sistemi di lampade).

Le minacce sul set derivano principalmente da due sorgenti:

  • Sorgenti HMI e Alogene a Nudo: Emettono una componente non trascurabile di radiazioni ultraviolette (UV-A e UV-B). L’esposizione diretta e prolungata senza i vetri di protezione UV‑cut originali montati davanti alla lente di Fresnel o al riflettore può causare fotocheratite (infiammazione della cornea) e fotocongiuntivite nel giro di poche ore.

  • Luci di Modellazione ad Alta Potenza e LED ad alta luminanza: Presentano il rischio da luce blu (Blue Light Hazard), concentrato nella banda spettrale compresa tra i 400 \text{ nm} e i 500 \text{ nm}. La luce blu focalizzata dall’apparato diottrico dell’occhio (cornea e cristallino) colpisce direttamente la macula retinica, provocando uno stress ossidativo fotochimico che può danneggiare i fotorecettori (coni e bastoncelli).

La norma CEI EN 62471 classifica i dispositivi in 4 gruppi di rischio (da Gruppo Esente a Gruppo di Rischio 3). Molti proiettori LED da studio ad alta potenza ad asse ottico concentrato (specialmente se accoppiati a lenti spot o snoot ottici) rientrano nel Gruppo di Rischio 2. Il fotografo ha l’obbligo di:

  1. Non posizionare sorgenti puntiformi ad alta intensità a distanze inferiori alla distanza critica di sicurezza indicata dal costruttore.
  2. Evitare che il modello fissi direttamente l’asse ottico dell’illuminatore per tempi prolungati.
  3. Utilizzare modificatori a diffusione (softbox, pannelli diffusori intermedi) che aumentano la dimensione apparente della sorgente, riducendo drasticamente la luminanza specifica e ridistribuendo i fotoni su una superficie più ampia per preservare l’apparato visivo del soggetto.
  4. Fonti (valido per tutte le sezioni)
