Evoluzione otturatore fotografico

La registrazione permanente di un’immagine fotografica si fonda sul controllo rigoroso di due variabili fisiche fondamentali, rappresentate dall’intensità della radiazione luminosa che attraversa l’obiettivo e dalla durata temporale durante la quale tale radiazione agisce sulla superficie sensibile. Se il controllo quantitativo dell’intensità è storicamente deputato al meccanismo del diaframma, la determinazione dell’intervallo temporale appartiene interamente alla tecnologia dell’otturatore. Questo dispositivo ha subito una metamorfosi straordinaria nel corso di quasi due secoli di evoluzione ingegneristica, passando da barriere rudimentali azionate manualmente a sofisticatissimi sistemi micro-meccanici, fino ad arrivare alla completa dematerializzazione digitale garantita dai moderni sensori a stato solido. Comprendere l’evoluzione otturatore fotografico significa addentrarsi in una storia di sfide fisiche straordinarie, dove la necessità di congelare il movimento ha costretto progettisti e scienziati a superare i limiti imposti dall’inerzia dei materiali e dalla velocità di propagazione dei segnali elettrici. La cinematica di questi componenti non ha soltanto determinato il progresso tecnico degli strumenti di ripresa; essa ha ridefinito i confini estetici della fotografia stessa, rendendo visibile l’invisibile e frammentando il flusso continuo del tempo in segmenti infinitesimali. L’indagine sulla storia dei sistemi di scatto fotografici rivela come ogni innovazione legata alla parzializzazione della luce abbia risolto specifici limiti chimici o strutturali delle epoche precedenti, aprendo la strada a nuove metodologie operative per il fotografo professionista e per lo studioso dei media visivi. Dalle grandi lastre al collodio umido che esigevano tempi di esposizione misurabili in decine di secondi, fino ai sensori contemporanei capaci di campionare la realtà a frazioni microscopiche di millisecondo, l’otturatore è rimasto il guardiano instancabile del flusso fotonico. La sua evoluzione rappresenta uno dei capitoli più affascinanti della meccanica di precisione e della microelettronica applicata, un percorso in cui l’ingegno umano ha costantemente sfidato le leggi della dinamica per catturare la luce con accuratezza geometrica.

Indice dei Contenuti

• Dai primordi della chimica lenta ai primi dispositivi di intercettazione della luce
• L’architettura dell’otturatore centrale tra precisione meccanica ed efficienza d’esposizione
• La rivoluzione sul piano focale e la corsa verso le alte velocità di scatto
• L’avvento dell’elettronica e l’automazione dei tempi di esposizione nel ventesimo secolo
• La transizione al silicio e la cinematica immateriale dei sensori digitali moderni
• Analisi comparativa dei sistemi di temporizzazione e dinamiche di sincronizzazione flash
• Domande Frequenti (FAQ)
• Fonti

Dai primordi della chimica lenta ai primi dispositivi di intercettazione della luce

Nel periodo compreso tra l’annuncio ufficiale del dagherrotipo nel 1839 e la diffusione dei processi fotografici su carta e vetro della metà del diciannovesimo secolo, la sensibilità delle emulsioni chimiche era estremamente ridotta. Le sostanze fotosensibili impiegate, come i sali d’argento stesi secondo i dettami di Louis Daguerre o di William Henry Fox Talbot, richiedevano un quantitativo di energia luminosa cumulativa così elevato da rendere superflua qualsiasi parzializzazione frazionaria del tempo. Le esposizioni spaziavano regolarmente da diverse decine di secondi fino a svariati minuti; in simili circostanze l’accuratezza temporale non richiedeva dispositivi automatici.

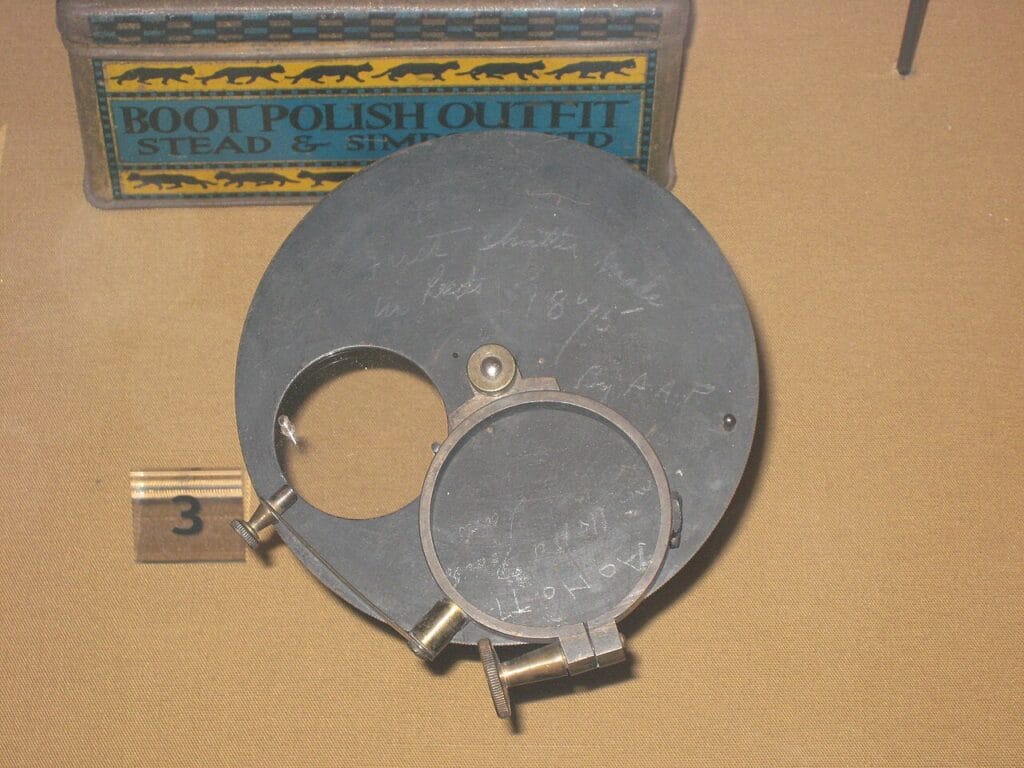

Il fotografo agiva direttamente rimuovendo il tappo anteriore dell’obiettivo, spesso un modello acromatico di Chevalier o il celebre obiettivo da ritratto calcolato da Josef Petzval, per poi riposizionarlo al termine del tempo stimato mediante l’uso di un orologio da tasca o contando mentalmente i secondi. Questa modalità operativa, definita comunemente come otturazione a cappello, sfruttava l’ampia tolleranza alle sovraesposizioni insita nelle emulsioni dell’epoca. Il cappello copriobiettivo, foderato internamente di velluto nero per impedire infiltrazioni parassite, costituiva l’unico diaframma di separazione tra il mondo esterno e il materiale sensibile custodito all’interno del pesante corpo macchina in legno. Un simile approccio mostrava evidenti limiti non appena le condizioni di illuminazione naturale risultavano particolarmente intense, oppure quando i soggetti manifestavano minimi movimenti involontari, generando il tipico effetto mosso che caratterizza la ritrattistica primitiva.

Il panorama tecnologico mutò radicalmente con l’introduzione del processo al collodio umido, perfezionato da Frederick Scott Archer nel 1851, e successivamente con la commercializzazione delle lastre secche alla gelatina bromuro d’argento da parte di Richard Leach Maddox nel 1871. La sensibilità dei supporti subì un incremento di diversi ordini di grandezza; i tempi di esposizione necessari scesero repentinamente sotto il secondo. Il gesto manuale dell’operatore non possedeva più la prontezza né la precisione necessarie per garantire un apporto luminoso costante e ripetibile. Diventò indispensabile progettare apparecchiature capaci di aprirsi e chiudersi in modo autonomo e repentino. I primi esperimenti in tal senso portarono alla nascita dell’otturatore a ghigliottina, un congegno composto da una piastra di legno, metallo o bachelite dotata di una fessura centrale. Questa piastra veniva inserita in apposite guide poste davanti o dietro l’obiettivo; lasciata cadere per effetto della forza di gravità, essa permetteva il passaggio della luce soltanto nel momento esatto in cui la sua apertura interna transitava in corrispondenza del diametro della lente. La velocità di scatto dipendeva esclusivamente dalla massa della piastra e dall’accelerazione terrestre; l’esigenza di accelerare i tempi indusse ben presto i costruttori ad applicare molle metalliche o elastici in gomma per forzare la caduta della lamina. Questi sistemi incrementavano la reattività del meccanismo ma introducevano violente vibrazioni strutturali che rischiavano di compromettere la nitidezza dell’immagine sul piano focale.

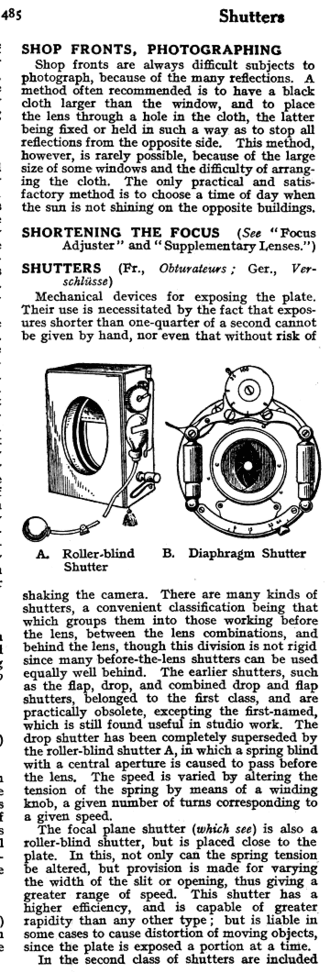

Un ulteriore sviluppo fu rappresentato dagli otturatori pneumatici e a tendina esterna, tra i quali spiccavano i modelli prodotti dalla rinomata ditta britannica Thornton-Pickard. Tali dispositivi consistevano in una scatola di legno da applicare direttamente sul barilotto dell’obiettivo; all’interno si trovava una tendina di tessuto flessibile gommato, dotata di una finestra di transito. Il caricamento avveniva ruotando un pomello che avvolgeva il tessuto su un rullo superiore munito di molla; lo scatto veniva comandato a distanza attraverso la pressione di una peretta di gomma collegata a un pistoncino pneumatico. La pressione dell’aria liberava il meccanismo di scatto, consentendo alla tendina di riavvolgersi sul rullo inferiore e di esporre la lastra. L’introduzione di un regolatore a scappamento d’aria permetteva di variare la resistenza incontrata dal pistone, offrendo per la prima volta la possibilità di selezionare una gamma di tempi di posa calibrati che spaziavano da un quindicesimo a un novantesimo di secondo. Questi apparati gettarono le basi per lo studio sistematico della cinematica dell’immagine in movimento, fornendo gli strumenti tecnici necessari a pionieri come Eadweard Muybridge e Étienne-Jules Marey. Gli esperimenti condotti da Muybridge nel 1878 per analizzare il galoppo dei cavalli richiesero la progettazione di speciali otturatori magnetici ed elettropneumatici a doppia ghigliottina contrarotante; questi dispositivi erano capaci di raggiungere l’incredibile velocità per l’epoca di un cinquecentesimo di secondo, dimostrando l’indissolubile legame tra l’evoluzione dei sistemi di intercettazione luminosa e l’indagine scientifica della realtà.

L’architettura dell’otturatore centrale tra precisione meccanica ed efficienza d’esposizione

La collocazione dell’otturatore all’esterno del barilotto dell’obiettivo introduceva notevoli aberrazioni nella distribuzione della luce, oltre ad alterare l’equilibrio statico della fotocamera. La ricerca ingegneristica si orientò verso l’integrazione del sistema di temporizzazione direttamente all’interno dello schema ottico dell’obiettivo, posizionandolo nell’esatto punto nodale in cui i fasci luminosi si incrociano, in stretta prossimità del diaframma a iride. Questa intuizione portò alla nascita dell’otturatore centrale, noto anche come otturatore a lamelle o a diaframma. Il principio di funzionamento si basa su una serie di sottilissime lamine metalliche sagomate, realizzate in acciaio armonico o in leghe leggere di alluminio, disposte radialmente rispetto all’asse ottico. Le lamelle sono incernierate su un anello mobile e si sovrappongono parzialmente tra loro in posizione di riposo, bloccando completamente il passaggio della luce. Nel momento in cui viene attivato il comando di scatto, un sistema di leve e molle ad alta tensione imprime un movimento rotatorio all’anello di supporto; questo costringe le lamelle ad aprirsi simultaneamente verso l’esterno per poi richiudersi secondo una traiettoria speculare. La precisione millimetrica della temporizzazione era garantita da un sofisticato scappamento meccanico ad ancora, derivato direttamente dalla tradizione dell’alta orologeria svizzera e tedesca.

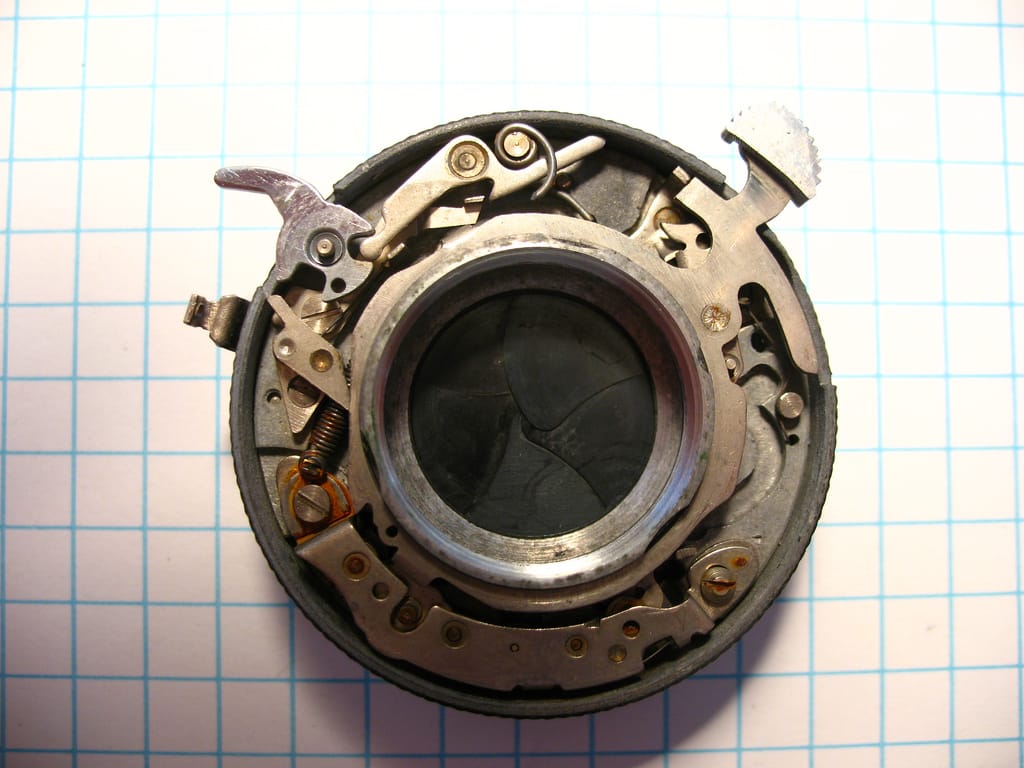

Il punto di riferimento assoluto in questo ambito venne stabilito dalla ditta tedesca fondata da Friedrich Deckel a Monaco di Baviera. Nel 1912 Deckel introdusse sul mercato il celebre otturatore Compur, un capolavoro di micro-meccanica che avrebbe equipaggiato le migliori fotocamere del mondo per oltre sessanta anni. L’otturatore centrale Compur, evoluzione del precedente modello Compound ad aria, adottava un treno di ingranaggi d’orologeria per frenare la corsa di ritorno delle lamelle, consentendo una scalatura dei tempi estremamente precisa che andava da un secondo intero fino a un cinquecentesimo di secondo nelle versioni successive denominate Compur-Rapid. L’efficienza di un otturatore centrale è definita dal rapporto tra la quantità di luce effettivamente trasmessa durante l’intero ciclo di funzionamento e la quantità di luce che sarebbe transitata se l’otturatore fosse rimasto istantaneamente spalancato per l’intera durata del tempo selezionato. Questa relazione matematica può essere espressa attraverso la formula dell’efficienza luminosa:

\eta = \frac{t_{eff}}{t_{tot}}

In questa equazione $t_{eff}$ rappresenta il tempo teorico calcolato considerando l’apertura massima utile, mentre $t_{tot}$ esprime l’intervallo temporale complessivo che intercorre dal primo movimento di apertura fino all’arresto definitivo della chiusura. Poiché le lamelle impiegano un tempo fisico non nullo per accelerare, aprirsi, decelerare e richiudersi, l’efficienza luminosa dell’otturatore centrale tende a diminuire progressivamente con l’accorciarsi del tempo di posa selezionato. Ai tempi più rapidi, come un cinquecentesimo di secondo, la fase di transito occupa una porzione significativa del ciclo totale; l’otturatore inizia a richiudersi prima ancora che il diametro utile sia stato completamente esposto, alterando la reale quantità di luce trasmessa rispetto alle aspettative teoriche.

L’otturatore centrale offre un vantaggio tecnico straordinario che lo rende tuttora insostituibile in specifici ambiti professionali, identificabile nella capacità di sincronizzarsi con le lampade flash o con i moderni lampeggiatori elettronici a qualsiasi tempo di scatto consentito dalla meccanica. Poiché l’apertura delle lamelle scopre l’intera superficie del fotogramma nello stesso istante, l’impulso luminoso del flash, la cui durata è tipicamente inferiore al millisecondo, può essere emesso in qualunque momento del ciclo di apertura senza il rischio di generare zone d’ombra. Questo comportamento differenzia radicalmente l’otturatore centrale dai sistemi sul piano focale, garantendo al fotografo di moda e di pubblicità la possibilità di schiarire le ombre alla luce del sole utilizzando il flash a piena potenza anche con tempi di scatto veloci. Fotocamere iconiche come il sistema medio formato Hasselblad 500C, equipaggiato con obiettivi Carl Zeiss dotati di otturatore Synchro-Compur integrato, hanno edificato il proprio successo commerciale proprio su questa peculiarità architetturale. La complessità costruttiva e il costo elevato derivante dalla necessità di inserire un otturatore completo all’interno di ciascun obiettivo intercambiabile rappresentano i principali svantaggi di questa tecnologia, unitamente al limite fisico insuperabile della velocità massima, che difficilmente può superare la soglia di un millesimo di secondo a causa delle enormi forze centrifughe e d’inerzia che distruggerebbero le sottili lamelle metalliche in movimento.

La rivoluzione sul piano focale e la corsa verso le alte velocità di scatto

La necessità di superare i limiti di velocità intrinseci dell’otturatore centrale e l’esigenza di semplificare la costruzione degli obiettivi intercambiabili portarono alla nascita di una diversa architettura, posizionata non più all’interno della lente ma direttamente nel corpo della fotocamera, a pochissimi millimetri di distanza dalla superficie del materiale sensibile. Questo dispositivo prende il nome di otturatore sul piano focale o otturatore a tendina. I primi brevetti significativi risalgono alla seconda metà dell’ottocento con i progetti di William England e la successiva commercializzazione da parte di Ottomar Anschütz nel 1882; la vera consacrazione di questo schema avvenne nel 1925 grazie all’intuizione di Oskar Barnack, il geniale progettista della Leica prodotta dalla Ernst Leitz di Wetzlar. Barnack comprese che per rendere veramente portatile un apparecchio fotografico da 35 millimetri era indispensabile disporre di un otturatore compatto, integrato stabilmente nello chassis, in modo da poter utilizzare obiettivi semplici, leggeri e privi di meccanismi interni di temporizzazione.

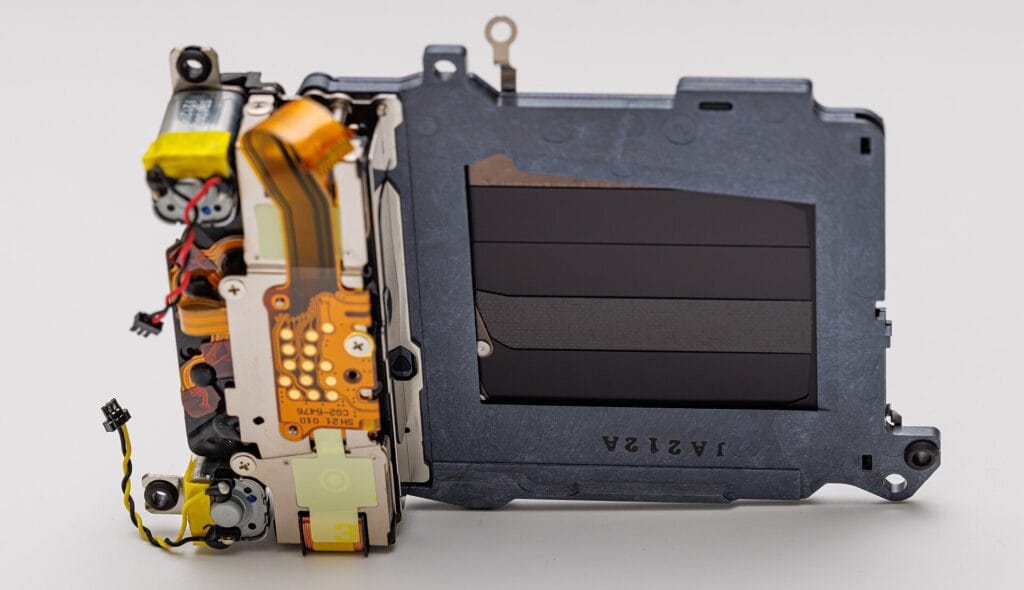

Per comprendere nel dettaglio come funziona l’otturatore sul piano focale, occorre analizzare la cinematica di due tendine indipendenti che si muovono parallelamente alla superficie della pellicola o del sensore. Nello schema classico Leica, le tendine sono realizzate in tessuto di seta gommata flessibile e opaca, avvolte attorno a rulli caricati a molla. In posizione di riposo la prima tendina copre interamente la finestra del fotogramma. Al momento dello scatto questa tendina si sblocca e inizia a scorrere orizzontalmente sotto l’azione della molla di richiamo, scoprendo progressivamente la pellicola alla luce. Dopo un intervallo temporale corrispondente al tempo di posa selezionato, la seconda tendina si sgancia dal proprio fermo e segue la prima nella medesima direzione, coprendo nuovamente il fotogramma e interrompendo l’esposizione. Ai tempi di scatto relativamente lunghi, compresi tra il secondo intero e un sessantesimo di secondo, la prima tendina completa la sua corsa prima che la seconda inizi a muoversi; esiste quindi un istante in cui l’intera finestra da esporre è totalmente libera da ostacoli. Non appena si selezionano tempi di scatto più rapidi, la meccanica dell’otturatore modifica la dinamica del movimento: la seconda tendina viene rilasciata prima che la prima abbia ultimato il proprio tragitto. L’esposizione non avviene più contemporaneamente su tutta la superficie, ma si trasforma nella transizione di una fessura luminosa lineare che attraversa il fotogramma. La larghezza di questa fessura decresce proporzionalmente all’aumentare della velocità selezionata; a un millesimo di secondo la feritoia può misurare appena un paio di millimetri di larghezza. Ciascun punto della pellicola riceve la luce soltanto per la frazione di tempo in cui la fessura vi transita sopra, sebbene il tempo totale impiegato dall’intero meccanismo per completare la corsa da un lato all’altro della finestra sia notevolmente più lungo, aggirandosi solitamente intorno a un ventesimo di secondo. Per uno studio storiografico approfondito di questi passaggi chiave nella tecnologia dell’immagine, si rimanda all’analisi presente nel volume La storia della fotografia dagli albori ai giorni nostri, che esamina l’evoluzione strutturale dei corpi macchina occidentali ed orientali.

La natura sequenziale dell’otturatore a tendina introduce un fenomeno distorsivo geometrico peculiare noto come rolling shutter, evidente quando si riprendono soggetti in movimento ultrarapido o si effettuano panoramiche veloci. Poiché le diverse aree del fotogramma vengono esposte in momenti cronologicamente distinti, un oggetto che si muove parallelamente alla direzione di scorrimento della tendina apparirà allungato o compresso nell’immagine finale; se l’oggetto si muove perpendicolarmente, la sua geometria risulterà vistosamente inclinata. Un celebre esempio storico di questa distorsione è la fotografia scattata da Jacques Henri Lartigue nel 1912 al Gran Premio di Francia, dove le ruote dell’auto da corsa appaiono ovalizzate in avanti a causa dello scorrimento verticale dell’otturatore della sua fotocamera di grande formato. Per mitigare queste problematiche e incrementare la velocità di scatto, i costruttori intrapresero la via del metallo. Nel 1932 la Zeiss Ikon rispose alla Leica introducendo la Contax I, dotata di un otturatore a tendina a scorrimento verticale composto da lamelle articolate in ottone, simile a una serranda avvolgibile. Lo scorrimento lungo il lato corto del fotogramma, pari a 24 millimetri rispetto ai 36 millimetri del lato lungo, riduceva il tempo complessivo di transito della fessura, diminuendo la distorsione e innalzando la velocità massima a un millesimo di secondo.

La definitiva maturazione dell’otturatore sul piano focale si consolidò nel secondo dopoguerra con lo sviluppo dell’otturatore Copal Square, concepito in Giappone negli anni sessanta. Questo modulo indipendente adottava lamelle metalliche ultrasottili a scorrimento verticale accelerato; il sistema consentiva di raggiungere velocità di sincronizzazione flash nativa fino a un centoventicinquesimo di secondo, aprendo la strada alle moderne fotocamere reflex. Negli anni ottanta l’impiego di materiali avanzati come il titanio a nido d’ape e le leghe di carbonio consentì a modelli professionali come la Nikon FM2 di raggiungere la strabiliante velocità di scatto meccanica di un ottomillesimo di secondo, con un tempo di transito della tendina inferiore a 2,5 millisecondi, spingendo la micro-meccanica di precisione ai confini estremi delle sue possibilità fisiche.

L’avvento dell’elettronica e l’automazione dei tempi di esposizione nel ventesimo secolo

La meccanica pura dell’orologeria applicata alla fotografia, pur avendo raggiunto livelli di eccellenza assoluta, mostrava limiti invalicabili in termini di flessibilità operativa e di integrazione con i sistemi di misurazione esposimetrica che stavano nascendo all’interno dei corpi macchina. L’introduzione delle cellule al solfuro di cadmio prima, e dei fotodiodi al silicio poi, consentiva di misurare la luce attraverso l’obiettivo in tempo reale; trasferire queste informazioni analogiche a uno scappamento meccanico richiedeva complessi sistemi di rinvii e camme metalliche inclini all’usura e alla perdita di calibrazione. La vera svolta tecnologica si compì a cavallo tra gli anni sessanta e settanta con l’integrazione dei primi circuiti elettronici a stato solido per il controllo temporale della seconda tendina. Il tradizionale scappamento ad ancora venne sostituito da un elettromagnete miniaturizzato, alimentato da una batteria alloggiata nel corpo della fotocamera.

In questa nuova configurazione il funzionamento dell’otturatore manteneva l’architettura fisica a doppia tendina, ma modificava radicalmente la logica di gestione del ritardo. Al momento della pressione del pulsante di scatto la prima tendina partiva meccanicamente sotto la spinta della propria molla; contemporaneamente un interruttore elettrico avviava un circuito di temporizzazione basato sulla scarica di un condensatore attraverso una resistenza variabile, o governato da un oscillatore al quarzo nei modelli più avanzati. L’elettromagnete rimaneva sotto tensione, trattenendo saldamente la seconda tendina contro la forza di trazione della sua molla di carica. Nel momento esatto in cui il circuito elettronico rilevava il raggiungimento della carica di riferimento, corrispondente al tempo di esposizione calcolato dall’esposimetro o impostato manualmente dal fotografo, la corrente all’elettromagnete veniva interrotta istantaneamente. La cessazione del campo magnetico liberava la seconda tendina, che scattava immediatamente per chiudere la finestra di esposizione. Uno dei primi esempi di successo di questa tecnologia fu l’otturatore elettronico integrato nella fotocamera Asahi Pentax Electro Spotmatic del 1971, seguita da pietre miliari come l’Olympus OM-2 e la Minolta XD-11.

L’adozione dell’elettronica eliminò l’obbligo di selezionare i tempi di scatto secondo la progressione geometrica standardizzata a scatti discreti, introducendo il concetto di variazione continua o stepless dei tempi di posa. In modalità di automatismo a priorità di diaframmi la fotocamera era in grado di impostare tempi insoliti, come un trecentoquattordicesimo di secondo, adattandosi con precisione matematica alle minime fluttuazioni della luce ambientale. Questo incremento di accuratezza si rifletteva in una costanza di rendimento straordinaria, insensibile alle variazioni di temperatura e all’invecchiamento dei lubrificanti che affliggevano i vecchi scappamenti meccanici. L’elettronica consentì inoltre l’estensione dei tempi lunghi di esposizione automatica, che passarono dai pochi secondi dei sistemi meccanici fino a svariati minuti, aprendo nuovi scenari per la fotografia notturna e scientifica. La dipendenza totale dall’energia chimica delle batterie rappresentava l’unico scotto da pagare; a differenza delle fotocamere completamente meccaniche che potevano funzionare in emergenza anche senza alimentazione, i nuovi modelli elettronici diventavano completamente inerti in caso di esaurimento della pila, bloccando lo specchio delle reflex in posizione sollevata o impedendo l’apertura delle tendine. Per ovviare a questo problema fotocamere professionali come la Canon F-1 New o la Pentax LX vennero dotate di otturatori ibridi, capaci di funzionare elettronicamente sui tempi rapidi e meccanicamente sui tempi lunghi o in assenza di alimentazione elettrica.

La transizione al silicio e la cinematica immateriale dei sensori digitali moderni

L’avvento della fotografia digitale e la sostituzione della pellicola chimica con i sensori a stato solido di tipo CCD e CMOS hanno ridefinito i presupposti fisici dell’otturazione. Nei primi decenni della transizione digitale i costruttori mantennero l’otturatore meccanico a tendina davanti al sensore, poiché la tecnologia dei chip non era in grado di gestire l’interruzione dell’accumulo di carica elettrica nei pixel con sufficiente precisione senza generare rumore elettronico di fondo. Il sensore digitale richiede tuttavia una sequenza operativa complessa: prima dello scatto i fotodiodi devono essere resettati per eliminare le cariche parassite; durante l’esposizione accumulano fotoni convertendoli in elettroni; al termine del ciclo le cariche devono essere trasferite ai convertitori analogico-digitali senza subire l’influenza di ulteriore luce parassita. L’evoluzione tecnologica ha permesso di integrare queste funzioni direttamente nel circuito logico del sensore, dando vita all’otturatore elettronico puro, un sistema completamente privo di componenti macroscopiche in movimento.

Il meccanismo di otturazione elettronica più diffuso nei sensori CMOS contemporanei è denominato rolling shutter elettronico, da non confondere con l’omonimo effetto delle tendine meccaniche, sebbene condivida con esso la medesima logica sequenziale. In questo schema il reset dei pixel e la successiva lettura dei dati avvengono riga per riga, procedendo dall’alto verso il basso della matrice di silicio. Il tempo che intercorre tra l’impulso di reset di una singola riga e il suo campionamento definisce il tempo di esposizione del singolo fotodiodo. La deformazione geometrica dei soggetti in rapido movimento si ripresenta in modo evidente se la velocità di lettura complessiva del sensore, definita readout speed, è lenta. Gli ingegneri hanno calcolato l’entità di questa distorsione geometrica applicando rigorosi modelli trigonometrici; l’inclinazione delle linee verticali può essere approssimata attraverso la formula:

\theta = \arctan\left(\frac{v_{subj} \cdot t_{read}}{h}\right)

In questo contesto $\theta$ rappresenta l’angolo di inclinazione indotto nell’immagine, $v_{subj}$ è la velocità lineare del soggetto proiettato sul piano del sensore, $t_{read}$ indica l’intervallo temporale necessario per la lettura completa di tutte le righe della matrice e $h$ esprime l’altezza fisica del sensore stesso. Minore è il tempo di lettura totale del sensore, minore sarà l’angolo di distorsione avvertibile nell’immagine finale. Per ridurre questo problema i produttori hanno introdotto i sensori di tipo stacked, dotati di una memoria DRAM integrata direttamente sotto lo strato dei fotodiodi, capace di accelerare la velocità di svuotamento dei dati fino a raggiungere tempi di lettura inferiori ai 4 millisecondi, rendendo l’otturatore elettronico perfettamente utilizzabile anche in contesti d’azione sportiva. Un esempio di questa architettura è rappresentato dalla fotocamera ammiraglia Nikon Z9, la quale ha eliminato completamente l’otturatore meccanico dal proprio corpo macchina, affidandosi esclusivamente alla velocità del proprio sensore stacked.

Il traguardo definitivo della cinematica immateriale della luce è rappresentato dal global shutter elettronico, introdotto recentemente nel mercato delle fotocamere full-frame a ottiche intercambiabili con modelli rivoluzionari come la Sony Alpha 9 III. A differenza dello schema rolling shutter, il global shutter esegue il reset, l’esposizione e il trasferimento della carica di tutti i milioni di pixel del sensore nello stesso identico istante temporale. Per ottenere questo risultato l’architettura del chip prevede l’inserimento di una minuscola cella di memoria analogica schermata dalla luce a fianco di ogni singolo fotodiodo. Al termine del tempo di esposizione prescelto, la carica accumulata da ciascun pixel viene trasferita simultaneamente nella propria cella di memoria protetta, interrompendo l’esposizione in modo istantaneo su tutta la superficie del fotogramma. Questo elimina alla radice qualsiasi fenomeno di distorsione geometrica, azzera il fenomeno del banding causato dallo sfarfallio delle luci artificiali a scarica e consente la sincronizzazione con i flash elettronici a qualunque tempo di scatto, fino al limite teorico consentito dall’elettronica di controllo, pari a un ottantatremilaesimo di secondo. La scomparsa della meccanica dell’otturatore riduce l’usura dei corpi macchina, elimina le vibrazioni parassite che causano il micromosso e proietta la tecnica fotografica in un’era dominata interamente dalla fisica dello stato solido e dalla velocità degli elettroni.

Analisi comparativa dei sistemi di temporizzazione e dinamiche di sincronizzazione flash

La coesistenza sul mercato e nella storia di diverse soluzioni per il controllo del tempo di esposizione impone un’analisi rigorosa delle loro caratteristiche fisiche, per comprendere l’adeguatezza di ciascun sistema alle differenti esigenze della produzione professionale e della ricerca accademica. La sincronizzazione del flash rappresenta il terreno di scontro principale in cui si evidenziano le differenze strutturali tra le varie geometrie. Nel caso dell’otturatore a tendina sul piano focale il limite invalicabile è dettato dal tempo di transito fisico delle lamine o dei tessuti, definito tempo di sincronizzazione X o X-sync speed. Se il fotografo imposta un tempo di scatto più rapido del tempo di transito minimo, la seconda tendina inizierà a coprire il fotogramma prima che la prima lo abbia scoperto completamente; l’impulso luminoso del flash, caratterizzato da una durata brevissima, illuminerà soltanto la stretta fessura aperta in quel momento, lasciando il resto del fotogramma nell’oscurità più totale e generando una banda nera nell’immagine. Per superare questo limite i costruttori hanno sviluppato la modalità High-Speed Sync (HSS), la quale costringe il flash a emettere una serie stroboscopica continua di micro-impulsi ad altissima frequenza per l’intera durata del viaggio della fessura; questo stratagemma risolve il problema della banda nera ma riduce drasticamente l’energia luminosa utile e l’efficienza complessiva del sistema.

L’otturatore centrale non soffre di questa limitazione poiché la sua apertura si sviluppa in modo concentrico dal centro verso la periferia, esponendo l’intera area utile simultaneamente. La sincronizzazione avviene nell’istante di massima apertura delle lamelle, consentendo di sfruttare l’intera potenza del lampo flash anche alla velocità massima meccanica del sistema. Questa caratteristica si rivela fondamentale nella fotografia editoriale all’aperto, dove la necessità di contrastare la luce del sole impone l’uso di diaframmi aperti per isolare il soggetto e tempi veloci per non sovraesporre lo sfondo; un otturatore sul piano focale costringerebbe il fotografo a utilizzare filtri a densità neutra o a perdere potenza con la modalità HSS, mentre l’otturatore centrale opera con la massima efficienza energetica. Il global shutter elettronico unisce i vantaggi di entrambe le tecnologie: non possiede l’inerzia meccanica delle lamelle metalliche dell’otturatore centrale, potendo raggiungere velocità di scatto inarrivabili, e contemporaneamente offre una sincronizzazione flash totale su tutta la matrice di pixel senza alcuna perdita di potenza o necessità di emissioni stroboscopiche prolungate, ridefinendo gli standard della gestione dell’illuminazione mista in esterni.

La scelta della tecnologia influisce direttamente sul design complessivo dell’attrezzatura fotografica. L’adozione dell’otturatore a tendina sul piano focale consente di progettare obiettivi più compatti, economici e dotati di aperture focali estremamente luminose, come i leggendari obiettivi f/1.2 o f/0.95, poiché non vi è la necessità di alloggiare complesse strutture meccaniche tra le lenti. Al contrario, i sistemi a otturatore centrale richiedono un diametro del barilotto generoso e limitano la luminosità massima dell’ottica, per evitare che le lamelle debbano compiere un tragitto troppo lungo, compromettendo la precisione dei tempi rapidi. Nella tabella sottostante vengono messi a confronto i principali parametri operativi delle architetture analizzate, evidenziando i compromessi tecnici che hanno guidato l’evoluzione dei sistemi di scatto fotografici dalle origini meccaniche fino alla contemporaneità digitale.

L’evoluzione otturatore fotografico mostra un andamento ciclico in cui le innovazioni tecnologiche tendono a riproporre soluzioni concettuali del passato sotto forme tecnologiche completamente nuove. L’eliminazione delle parti meccaniche operata dai moderni sensori a lettura globale non rappresenta soltanto un traguardo di velocità, ma segna il ritorno a una parzializzazione della luce perfettamente simultanea su tutta l’area dell’immagine, la medesima uniformità geometrica che i padri della fotografia cercavano di ottenere con i rudimentali tappi copriobiettivo o con i complessi ingranaggi dell’otturatore centrale Compur. La comprensione di queste dinamiche fisiche e storiografiche permette al fotografo contemporaneo di dominare lo strumento con consapevolezza critica, decodificando i limiti e le potenzialità insiti in ogni singolo scatto e governando il tempo con precisione assoluta.

Domande Frequenti (FAQ)

Qual è la differenza principale tra un otturatore centrale e uno sul piano focale?

L’otturatore centrale è posizionato all’interno dell’obiettivo ed è composto da lamelle che si aprono dal centro verso l’esterno; offre la sincronizzazione flash a tutti i tempi ma ha una velocità massima limitata a circa 1/500 di secondo. L’otturatore sul piano focale è collocato nel corpo macchina subito davanti al sensore ed è composto da due tendine che creano una fessura scorrevole; permette velocità fino a 1/8000 di secondo ma limita la sincronizzazione flash nativa a causa del tempo di transito delle tendine.

Come funziona l’otturatore sul piano focale ai tempi di scatto più rapidi?

Ai tempi più veloci, la seconda tendina inizia a muoversi prima che la prima abbia completato la sua corsa. Questo movimento sincronizzato crea una fessura o feritoia orizzontale o verticale che attraversa il sensore, esponendo progressivamente la pellicola o il chip. Il tempo di esposizione effettivo di ogni singolo punto corrisponde al tempo di transito della fessura sopra di esso.

Che cos’è l’effetto rolling shutter e da cosa è causato?

L’effetto rolling shutter è una distorsione geometrica che si verifica quando si fotografano soggetti in movimento rapido o si effettuano panoramiche veloci. È causato dalla lettura o dall’esposizione sequenziale del fotogramma, tipica sia degli otturatori meccanici a tendina sia degli otturatori elettronici a scansione di righe. Poiché le diverse parti dell’immagine vengono registrate in istanti cronologici diversi, gli oggetti in movimento appaiono inclinati o deformati.

Perché l’otturatore centrale è così apprezzato nella fotografia di moda in esterni?

L’otturatore centrale consente la sincronizzazione con i flash elettronici a qualsiasi tempo di scatto, ad esempio a 1/500 o 1/1000 di secondo. Questo permette al fotografo di utilizzare la piena potenza del flash per schiarire le ombre sul volto dei soggetti anche in presenza di una forte luce solare diretta, mantenendo al contempo il diaframma aperto per sfocare lo sfondo senza rischiare la sovraesposizione.

Cosa si intende per efficienza luminosa di un otturatore centrale?

L’efficienza luminosa esprime il rapporto tra la quantità di luce realmente trasmessa dalle lamelle durante l’intero ciclo di apertura e chiusura e la luce teorica che passerebbe se l’otturatore rimanesse istantaneamente spalancato. Ai tempi rapidi questa efficienza diminuisce notevolmente perché il tempo impiegato dalle lamelle per accelerare e decelerare occupa una quota rilevante del tempo totale di scatto.

Quali sono i vantaggi dell’introduzione dell’otturatore elettronico?

L’otturatore elettronico elimina completamente le parti meccaniche in movimento, annullando l’usura della fotocamera e azzerando le vibrazioni parassite che provocano il micromosso. Consente inoltre velocità di scatto elevatissime, superiori a 1/32000 di secondo, e permette di scattare in totale silenzio, una caratteristica fondamentale nella fotografia naturalistica, di teatro e nel fotogiornalismo.

Che cos’è il sistema Global Shutter e perché rappresenta una rivoluzione?

Il sistema Global Shutter è un’architettura di sensori digitali in cui tutti i pixel della matrice vengono resettati, esposti e campionati nello stesso identico istante. A differenza dei sensori rolling shutter, elimina completamente qualsiasi distorsione geometrica dei soggetti in movimento e consente la sincronizzazione flash a qualunque tempo di scatto elettronico, unendo i vantaggi dei sistemi centrali e sul piano focale.

Perché le vecchie fotocamere con otturatore a tendina in seta avevano tempi di sincronizzazione flash molto lunghi?

Le tendine in seta gommata delle fotocamere classiche come le vecchie Leica o Contax si muovevano orizzontalmente coprendo una distanza di 36 millimetri. La velocità fisica di scorrimento del tessuto era relativamente bassa, richiedendo circa 1/30 o 1/50 di secondo per attraversare l’intera finestra del fotogramma; di conseguenza il lampo flash poteva essere emesso in sicurezza solo a questi tempi lunghi, quando il fotogramma era totalmente scoperto.

Cosa succede se si usa il flash a un tempo superiore alla velocità di sincronizzazione X su una reflex meccanica?

Se si imposta un tempo di scatto più rapido del tempo di sincronizzazione X, l’impulso luminoso del flash scatterà nell’istante in cui il fotogramma è parzialmente coperto dalle tendine in transito. L’immagine finale presenterà una vistosa banda nera orizzontale o verticale, corrispondente alla zona del sensore che era coperta dalla seconda tendina o non ancora scoperta dalla prima al momento del lampo.

Qual è la funzione dell’elettromagnete negli otturatori elettronici del ventesimo secolo?

Nelle fotocamere ad automazione elettronica sviluppate a partire dagli anni settanta, l’elettromagnete ha il compito di trattenere meccanicamente la seconda tendina tramite attrazione magnetica. Il circuito elettronico temporizzatore gestisce la durata di questa attrazione interrompendo la corrente elettrica nell’istante esatto calcolato dall’esposimetro, consentendo il rilascio della tendina e la chiusura dell’esposizione con precisione millimetrica.
