Il controllo quantitativo della radiazione luminosa che impressiona un supporto sensibile costituisce il fondamento della fisica fotosensibile, poichè la formazione dell’immagine latente dipende in modo lineare dall’intervallo temporale in cui i fotoni colpiscono l’emulsione chimica o il silicio del sensore. Nei primi decenni della storia della cattura iconica, quando i processi basati sul bitume di Giudea o sul dagherrotipo richiedevano tempi di esposizione quantificabili in minuti o ore, la parzializzazione del flusso luminoso non necessitava di dispositivi di precisione. Il fotografo agiva rimuovendo manualmente il tappo copriobiettivo, calcolando il tempo empiricamente, per poi riposizionarlo sulla lente frontale al termine del ciclo stabilito. La successiva introduzione delle emulsioni al collodio umido e delle lastre secche al gelatino-bromuro d’argento determinò un incremento drastico della sensibilità spettrale, rendendo l’intervento manuale del tutto inadeguato a causa della comparsa di sovraesposizioni incontrollabili. Sorse in quel momento la necessità ingegneristica di sviluppare un meccanismo in grado di frazionare l’illuminamento con precisione centesimale o millesimale di secondo, portando alla nascita dei primi sistemi di parzializzazione meccanica. Per comprendere a fondo l’evoluzione scientifica e storiografica di questi strumenti ottici, l’opera completa disponibile alla pagina dedicata alla storia della fotografia dagli albori ai giorni nostri offre un quadro esaustivo sui brevetti ottocenteschi e sulle prime sperimentazioni chimico-fisiche della luce.
Sotto il profilo strettamente fisico, l’energia radiante totale ricevuta da un’unità di superficie sensibile è governata dalla legge di reciprocità, espressa formalmente dalla relazione che lega l’esposizione al prodotto tra l’illuminamento sul piano focale e la durata dell’esposizione stessa. L’equazione fondamentale che descrive l’esposizione totale si esprime come:
H = E \cdot t
In questa formula matematica, la variabile $H$ rappresenta l’esposizione espressa in lux per secondo, la costante variabile $E$ indica l’illuminamento dell’immagine sul piano focale calcolato in lux, mentre la variabile $t$ definisce il tempo di esposizione misurato in secondi o frazioni di esso. Quando si analizza la propagazione ondulatoria della luce attraverso il sistema ottico, l’otturatore interviene come un modulatore temporale della funzione di trasferimento ottica, modificando la quantità di energia accumulata dai fotodiodi o dai cristalli di alogenuro d’argento. La precisione del tempo di esposizione influisce direttamente sulla nitidezza geometrica dell’immagine, impedendo che il movimento relativo tra il soggetto e la fotocamera provochi la degradazione del contrasto sui bordi delle figure. I primi costruttori compresero che il posizionamento del dispositivo di intercettazione della luce alterava la resa ottica generale, stimolando una differenziazione costruttiva che si ramificò in sistemi posizionati in prossimità del diaframma oppure adiacenti al piano dell’emulsione. La comprensione approfondita dei principi operativi che governano questi componenti si trova esaminando l’architettura tecnica descritta nell’analisi su la macchina fotografica l’otturatore meccanico, dove si evidenziano le problematiche legate alle tolleranze costruttive delle molle di carica e dei sistemi di ritardo a scappamento pneumatico.

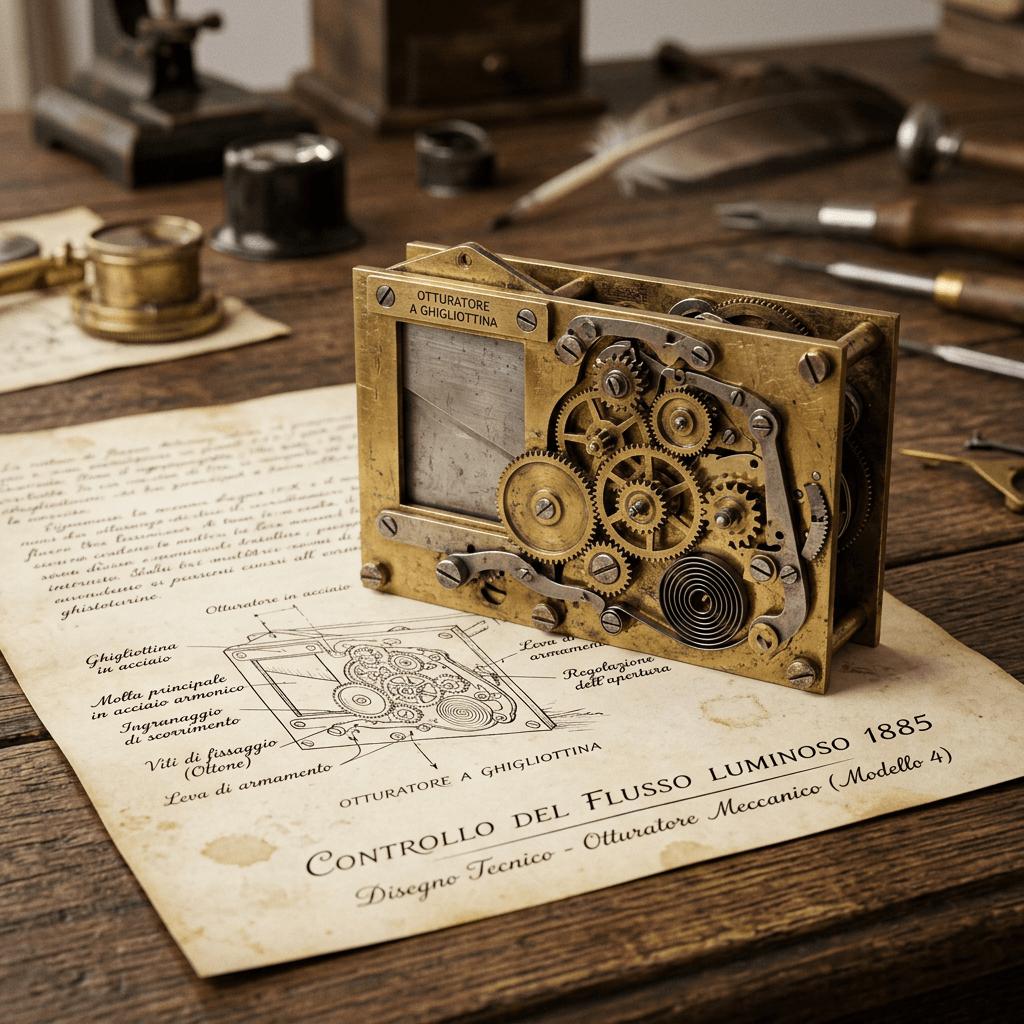

I primi prototipi industriali sfruttavano la gravità o la tensione accumulata da molle a spirale per far scorrere una singola ghigliottina metallica dotata di una fessura calibrata davanti all’obiettivo. Questo moto rettilineo uniforme o accelerato introduceva tuttavia una asimmetria nell’esposizione, poichè la porzione inferiore della lastra riceveva la luce prima di quella superiore, generando disomogeneità nello sviluppo chimico della densità d’argento. L’ingegneria ottica dovette quindi orientarsi verso la progettazione di configurazioni geometriche simmetriche, capaci di aprirsi dal centro verso la periferia e viceversa, oppure verso lamine flessibili posizionate a ridosso del piano focale, il cui scorrimento potesse essere regolato da tensioni elastiche costanti. La gestione dell’inerzia meccanica divenne la sfida scientifica centrale, poichè accelerare una massa metallica da una condizione di riposo fino a velocità elevate, per poi arrestarla bruscamente senza produrre vibrazioni distruttive, richiedeva leghe metalliche ad altissimo modulo di elasticità e sistemi di smorzamento ad aria compressa o a frizione viscosa. La stabilità del funzionamento nel tempo subiva l’influenza delle variazioni termiche, poichè la viscosità dei lubrificanti organici impiegati nell’Ottocento tendeva ad aumentare a basse temperature, rallentando la corsa dei leveraggi e provocando sistematiche sovraesposizioni durante le sessioni di ripresa invernali.
L’architettura dell’esposizione centrale nel piano ottico

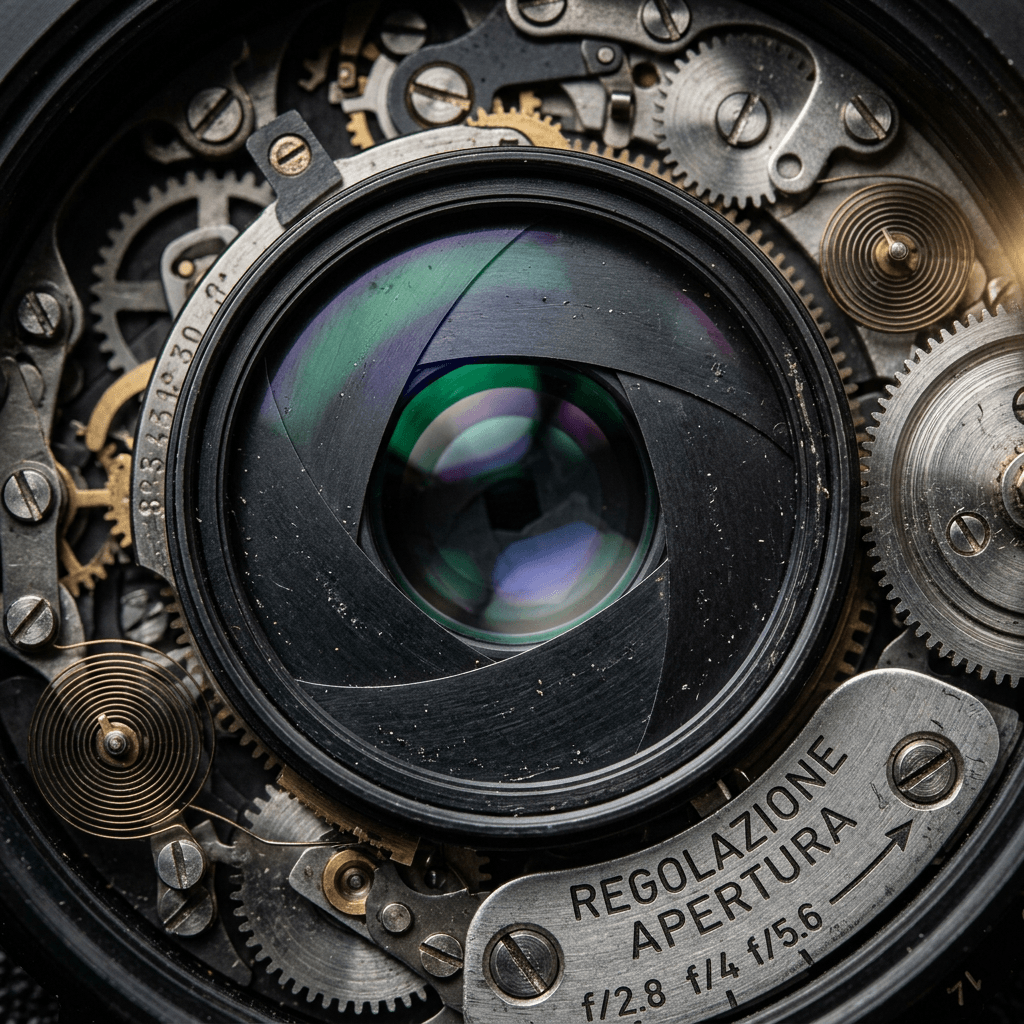

Il posizionamento del dispositivo di intercettazione del flusso luminoso all’interno del barilotto dell’obiettivo, precisamente in corrispondenza del punto di incrocio dei raggi luminosi o nelle immediate vicinanze del diaframma ad iride, definisce la tecnologia denominata otturatore centrale. Questa collocazione geometrica offre vantaggi fisici straordinari correlati alla distribuzione dell’energia luminosa, poichè la parzializzazione avviene nel punto in cui il fascio ottico presenta la sezione trasversale minore. Le origini e le evoluzioni di questa specifica tipologia costruttiva sono analizzate in modo dettagliato nella monografia tecnica sull’otturatore centrale leaf shutter, la quale evidenzia come la sincronizzazione uniforme della luce abbia rivoluzionato la fotografia di studio e il reportage d’epoca. Il meccanismo interno si compone di una serie di lamelle metalliche ultrasottili, realizzate in leghe di acciaio al carbonio o titanio, sagomate secondo profili curvilinei complessi affinchè possano sovrapporsi senza generare attriti distruttivi. Queste lamelle sono vincolate a un anello di trasmissione mobile, il quale riceve l’impulso cinetico da una molla principale pretenzionata mediante una leva di carica manuale o un servomotore elettromeccanico integrato nella fotocamera.
Durante il ciclo di funzionamento, l’anello di trasmissione ruota impresando un’accelerazione angolare repentina alle lamelle, le quali si allontanano radialmente dall’asse ottico per liberare l’apertura del diaframma, restano in posizione di massima apertura per la frazione di tempo impostata, e infine si richiudono convergendo nuovamente verso il centro. La descrizione matematica dell’efficienza di un simile sistema richiede la scomposizione del tempo totale di apertura in tre fasi distinte, dove il tempo totale è pari alla somma del tempo di salita, del tempo di piena apertura e del tempo di discesa. L’efficienza luminosa totale si esprime attraverso il rapporto tra l’integrale dell’area effettivamente aperta durante il ciclo e l’area teorica ideale che si avrebbe con un’apertura e chiusura istantanee. L’equazione dell’efficienza si definisce come:
\eta = \frac{\int_{0}^{T} A(t) , dt}{A_{max} \cdot T}
In questo contesto analitico, il simbolo \eta indica l’efficienza quantica temporale, la funzione $A(t)$ descrive la variazione geometrica dell’area di apertura in funzione del tempo, la costante $A_{max}$ definisce l’area massima consentita dal diaframma impostato, mentre la variabile $T$ rappresenta la durata totale dell’impulso meccanico dal primo movimento all’arresto definitivo. Si evince che a tempi di esposizione estremamente rapidi, come il valore di 1/500s, l’efficienza diminuisce drasticamente poichè i tempi transitori di salita e discesa occupano la quasi totalità del ciclo utile, riducendo l’energia luminosa effettiva che raggiunge il supporto rispetto a quella teorica calcolata dal fotometro.
Per visualizzare l’andamento dell’efficienza in funzione dell’apertura del diaframma selezionata dal fotografo, si riporta la tabella seguente che evidenzia come il rendimento migliori chiudendo l’iride, poichè le lamelle impiegano meno tempo a coprire e scoprire una sezione di flusso luminoso ridotta:
| Apertura del Diaframma | Tempo Nominale Impostato | Tempo di Transito Lamelle | Efficienza Luminosa Calcolata |
| f/2.8 | 1/500s (2.00 ms) | 0.80 ms | 60% |
| f/5.6 | 1/500s (2.00 ms) | 0.50 ms | 75% |
| f/11 | 1/500s (2.00 ms) | 0.25 ms | 87% |
| f/22 | 1/500s (2.00 ms) | 0.10 ms | 95% |
Un vantaggio tecnologico insuperabile dell’otturatore centrale è rappresentato dalla sua capacità di garantire la Sincronizzazione Flash su qualsiasi tempo di esposizione meccanico disponibile, pregio derivante dal fatto che l’intero sensore o l’intera superficie della pellicola risultano esposti simultaneamente nel momento di massima apertura delle lamelle. Marchi storici del settore della fotografia professionale, come la rinomata azienda svedese Hasselblad, hanno basato i loro sistemi d’arma ottica medio formato sugli obiettivi della serie C e CF dotati di otturatori integrati prodotti da Compur o Prontor, permettendo ai fotografi di moda e di architettura di utilizzare potenti flash da studio all’aperto per sovrastare la luce solare diretta anche a velocità di scatto pari a 1/500s o 1/1000s. Al contrario, l’assenza di movimenti traslatori di grandi masse riduce quasi a zero le vibrazioni meccaniche secondarie, eliminando il fenomeno del micro-mosso che affligge le fotocamere provviste di tendine a scorrimento lineare, salvaguardando la micro-nitidezza dei dettagli ad alta frequenza spaziale. Lo svantaggio principale risiede invece nella complessità costruttiva e nel costo elevato, poichè ogni obiettivo deve disporre del proprio modulo di parzializzazione temporale indipendente, limitando inoltre la velocità massima raggiungibile che raramente supera la barriera di 1/2000s a causa dello stress cinematico a cui sono sottoposti i perni di rotazione delle lamelle.
La dinamica focale a scorrimento lineare sul piano sensore
Quando la necessità progettuale impone il raggiungimento di tempi di esposizione estremamente veloci e l’intercambiabilità universale delle ottiche senza la duplicazione dei meccanismi di temporizzazione, la soluzione ingegneristica d’elezione è rappresentata dall’otturatore a piano focale. Questo dispositivo viene posizionato a pochissimi millimetri di distanza antecedente rispetto al piano di allineamento del sensore optoelettronico o della pellicola chimica, agendo direttamente sulla sezione allargata del fascio luminoso proiettato dall’obiettivo. Storicamente, la prima grande suddivisione costruttiva riguarda la direzione e il materiale delle barriere mobili, differenziandosi nei sistemi in tessuto a scorrimento orizzontale e nei moderni moduli a lamelle metalliche a scorrimento verticale. L’analisi approfondita dei primi sistemi a scorrimento trasversale è trattata nello studio specifico sull’otturatore a tendine metalliche con scorrimento orizzontale, dove si analizzano le problematiche di usura dei tessuti gommati e la dinamica dei tamburi di avvolgimento precaricati.
Nelle implementazioni classiche, come quelle sviluppate dalla celebre casa tedesca Leica Camera per i suoi storici modelli a telemetro, l’otturatore si compone di due tendine distinte realizzate in seta gommata impermeabile alla luce. Il ciclo operativo prevede che la prima tendina inizi la sua corsa lineare trazionata da molle elicoidali inserite in tamburi rotanti, scoprendo progressivamente il supporto fotosensibile, seguita a una distanza temporale prefissata dalla seconda tendina che provvede a coprire nuovamente la superficie interrompendo l’afflusso dei fotoni. Quando il tempo selezionato è inferiore al tempo di transito totale della singola tendina, la seconda barriera inizia a muoversi prima che la prima abbia completato la sua corsa, determinando la formazione di una fessura orizzontale mobile che scansiona la superficie sensibile. La larghezza geometrica di questa fessura definisce il tempo di esposizione effettivo subìto da ciascun punto del sensore, secondo la relazione cinematica elementare che unisce la larghezza della fessura alla velocità costante di traslazione delle tendine:
w = v \cdot t
In questa equazione fisica, il parametro $w$ indica la larghezza della fessura espressa in millimetri, la variabile $v$ esprime la velocità lineare uniforme di scorrimento delle tendine misurata in metri al secondo, mentre la variabile $t$ rappresenta il tempo di esposizione effettivo impresso sul singolo pixel. Se la velocità di transito non è perfettamente costante lungo l’intero percorso a causa di attriti parassiti o decadimento della tensione elastica delle molle, si verifica l’anomalia della variazione locale di esposizione, definita in gergo tecnico come bands di illuminamento asimmetrico.
L’evoluzione tecnologica successiva, guidata dall’esigenza di incrementare la velocità di spostamento e ridurre i tempi di esposizione fino a limiti estremi come 1/8000s, ha indotto i costruttori a sviluppare l’otturatore a scorrimento verticale con lamelle metalliche rigide o in fibra di carbonio. Aziende pioniere del comparto ottico come Zeiss hanno introdotto architetture a lame verticali che riducono la distanza di percorrenza da trentasei millimetri, necessari per il transito orizzontale del formato standard, ad appena ventiquattro millimetri del lato corto del fotogramma. Questo accorciamento geometrico della traiettoria, combinato con la riduzione della massa delle lamelle grazie all’uso di leghe ultraleggere come l’alluminio-litio, ha permesso di innalzare la velocità della Sincronizzazione Flash dai tradizionali 1/30s o 1/60s dei sistemi in tessuto fino a valori standardizzati di 1/250s o 1/320s. Il contenimento delle vibrazioni generate dall’arresto violento di questi gruppi di lamelle richiede l’integrazione di micro-ammortizzatori idraulici o elastomeri siliconici avanzati, posizionati alle estremità delle guide di scorrimento, i quali dissipano l’energia cinetica residua evitando che l’urto si propaghi al corpo della fotocamera provocando distorsioni d’immagine durante le raffiche ad alta frequenza.
La transizione silente verso la scansione optoelettronica
L’avvento dei sensori a stato solido basati sulle tecnologie CCD e CMOS ha introdotto una radicale rivoluzione concettuale nell’acquisizione delle immagini, rendendo superflua la presenza di barriere meccaniche per l’intercettazione fisica della luce e aprendo la strada all’otturatore elettronico. Questa tecnologia si fonda sul controllo rigoroso dei potenziali elettrici applicati alla matrice di pixel, regolando il tempo di integrazione dei fotoni direttamente per via software attraverso impulsi di clock elettronici. Le complesse implicazioni derivanti dal confronto diretto tra le strutture fisiche in movimento e gli algoritmi di controllo dello stato dei semiconduttori sono ampiamente dibattute nella guida comparativa sull’otturatore meccanico vs elettronico, dove si esaminano i parametri di efficienza quantica e l’introduzione del rumore termico durante le lunghe esposizioni. La gestione elettronica opera commutando il fotodiodo da uno stato di scarica o reset, in cui le cariche generate dall’effetto fotoelettrico vengono costantemente drenate verso il circuito di massa, a uno stato di accumulo attivo dove i fotoni incidenti generano coppie elettrone-lacuna che si depositano nel pozzo di potenziale del pixel.
Al termine del lasso temporale stabilito, il circuito di controllo interrompe l’integrazione trasferendo istantaneamente la carica accumulata verso i registri di lettura o convertitori analogico-digitali, isolando il valore del segnale per impedire ulteriori alterazioni cromatiche. La flessibilità assoluta di questo sistema consente di raggiungere tempi di esposizione strabilianti, impraticabili per qualunque dispositivo a deformazione elastica, toccando agevolmente frazioni pari a 1/32000s o superiori, eliminando totalmente il rumore acustico e l’usura meccanica correlata al movimento delle masse. Per mitigare alcune problematiche intrinseche alla scansione elettronica pura, gli ingegneri hanno implementato una soluzione ibrida denominata otturatore elettronico alla prima tendina, configurazione in cui l’inizio dell’esposizione avviene tramite un impulso di azzeramento elettronico sequenziale delle righe del sensore, mentre la chiusura del ciclo espositivo viene demandata alla seconda tendina meccanica fisica. I dettagli tecnici e i fenomeni di asimmetria dello sfocato generati da questa modalità intermedia sono analizzati approfonditamente nel saggio sulle otturatore elettronico vs meccanico differenze, che illustra come l’interferenza geometrica della tendina fisica distorca la forma del bokeh geometrico quando si utilizzano obiettivi ultra-luminosi a massime aperture come f/1.2 o f/1.4.
Sotto il profilo della fisica dei semiconduttori, l’accumulo della carica elettrica all’interno del singolo pozzo di potenziale del pixel obbedisce a leggi precise di saturazione energetica. L’equazione fondamentale che esprime la carica accumulata durante il processo di integrazione optoelettronica si formula nel modo seguente:
Q = \int_{0}^{t_{exp}} \left( I_{ph}(\tau) + I_{dark} \right) d\tau
All’interno di questo formalismo matematico, la variabile $Q$ indica la carica elettrica totale accumulata espressa in coulomb, la funzione $I_{ph}(\tau)$ rappresenta la corrente fotoelettrica generata dall’assorbimento dei fotoni incidenti in funzione del tempo, il termine $I_{dark}$ definisce la corrente di buio parassita generata dall’agitazione termica degli elettroni all’interno del silicio, mentre l’estremo di integrazione $t_{exp}$ corrisponde alla durata esatta dell’otturatore elettronico. Si comprende come il controllo del termine legato alla corrente di buio sia cruciale, poichè essa continua ad accumularsi indipendentemente dall’azione dell’otturatore, richiedendo sofisticati algoritmi di Riduzione Rumore mediante la sottrazione del fotogramma nero per preservare il rapporto segnale-rumore nelle riprese a bassa illuminazione ambientale. Produttori globali di sensori d’immagine come la divisione Sony Semiconductor dedicano enormi risorse di ricerca alla schermatura fisica dei nodi di memorizzazione interni al pixel, cercando di minimizzare l’infiltrazione di luce parassita che potrebbe alterare il valore di tensione campionato prima della conversione digitale definitiva.
Anomalie geometriche e cinematica della lettura progressiva

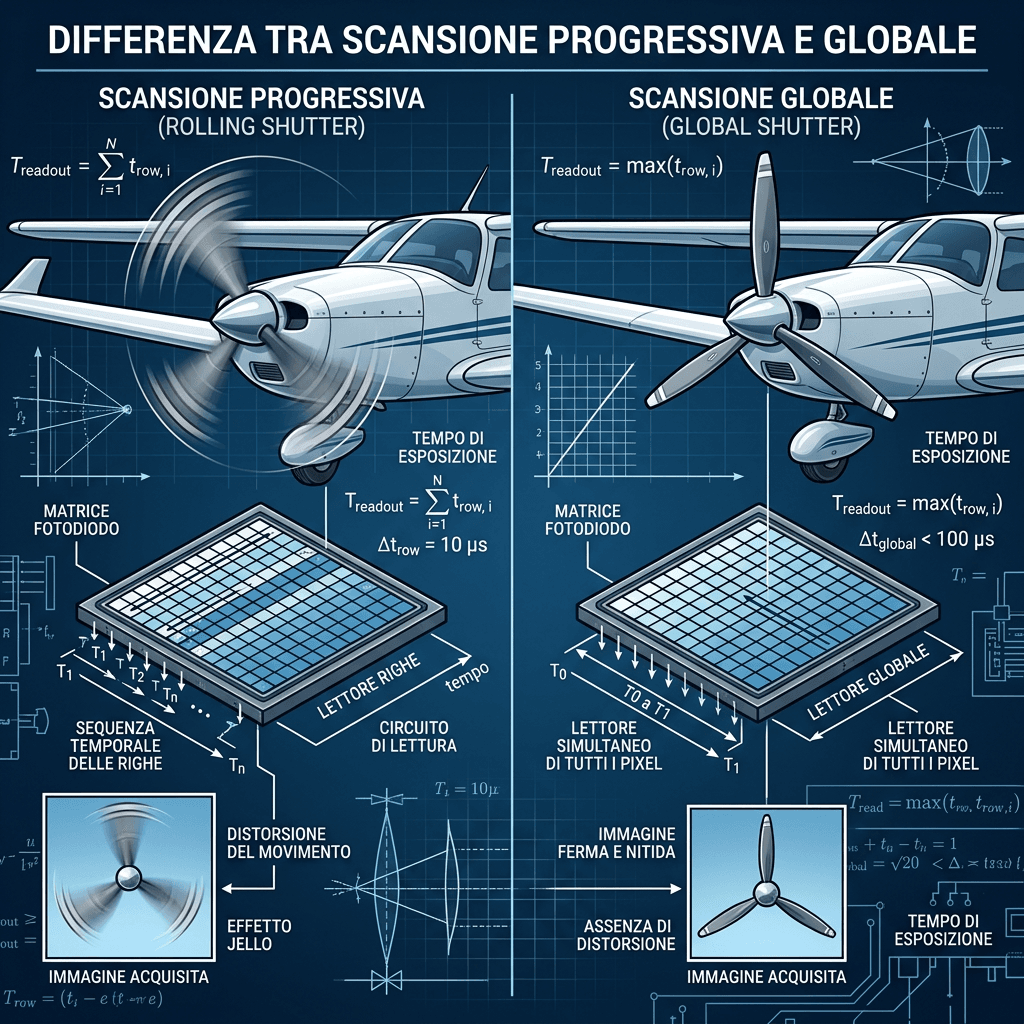

La stragrande maggioranza dei sensori CMOS moderni adotta una modalità di lettura sequenziale delle informazioni denominata rolling shutter, una scelta progettuale imposta dalla necessità di limitare la complessità dei circuiti integrati all’interno della matrice di pixel e massimizzare l’area fotosensibile utile di ciascun fotodiodo. In questa configurazione architetturale, il reset e la successiva lettura dei dati non avvengono simultaneamente sull’intera superficie del sensore, bensì procedono riga per riga lungo l’asse verticale della matrice secondo una frequenza di scansione condizionata dalla velocità dei convertitori analogico-digitali. La dinamica cinematica di questa scansione temporale progressiva e le strategie matematiche per mitigarne gli effetti deleteri sono esaminate nell’articolo tecnico incentrato su rolling shutter cos’è e come si riduce, dove si descrivono i filtri software di compensazione geometrica applicati nei moderni software di montaggio video. Quando il soggetto inquadrato si muove a velocità lineare elevata perpendicolarmente all’asse ottico, oppure quando la fotocamera subisce una rotazione panoramica rapida, la discrepanza temporale tra la lettura della prima riga in alto e l’ultima riga in basso genera una vistosa distorsione geometrica spaziale, nota comunemente come effetto jello o inclinazione delle linee verticali.
L’espressione matematica che quantifica la distorsione geometrica subìta da una linea verticale in movimento uniforme sotto l’azione di un sensore a lettura progressiva si esprime mediante la derivata dello spostamento spaziale rispetto alla coordinata verticale del sensore stesso:
\Delta x = v_{subj} \cdot y \cdot T_{row}
In questo contesto, la variabile $\Delta x$ esprime lo spostamento d’errore orizzontale del punto geometrico calcolato in millimetri, il parametro $v_{subj}$ indica la velocità lineare del soggetto relativa al piano sensore, l’incognita $y$ rappresenta l’indice d’ordine della riga considerata, mentre la costante $T_{row}$ definisce il tempo di ritardo di lettura intercorrente tra due righe adiacenti del sensore. Per eliminare alla radice questa aberrazione geometrica che invalida le riprese scientifiche, balistiche e sportive ad alte prestazioni, l’ingegneria optoelettronica ha sviluppato l’architettura denominata global shutter. La profonda dicotomia costruttiva, i vantaggi applicativi e i compromessi in termini di gamma dinamica tra queste due filosofie di lettura sono analizzati accuratamente nel saggio comparativo su rolling shutter e global shutter, pilastro teorico per la comprensione della cinematografia digitale contemporanea.
Il funzionamento del global shutter si basa sull’integrazione, all’interno del circuito di ogni singolo pixel, di un nodo di memoria analogico schermato dalla luce, solitamente implementato tramite una struttura a cinque o sei transistor. Questo consente a tutti i pixel del sensore di iniziare e terminare l’esposizione nello stesso identico istante temporale, trasferendo la carica accumulata nel nodo di memoria protetto in una frazione di microsecondo, per poi eseguire la lettura sequenziale dei dati senza che il fattore tempo possa alterare la geometria della scena. Riviste scientifiche internazionali e archivi ingegneristici del calibro dell’IEEE Xplore pubblicano costantemente paper dedicati all’ottimizzazione del potenziale di svuotamento di questi nodi di memoria, poichè la presenza del transistore aggiuntivo riduce inevitabilmente il fattore di riempimento del pixel, incrementando il rumore di lettura e riducendo la capacità massima di immagazzinamento degli elettroni rispetto a un sensore a lettura progressiva standard. Le fotocamere dotate di questa tecnologia consentono la perfetta sincronizzazione di flash stroboscopici a qualunque velocità, eliminando la necessità di modalità ad alta velocità che riducono drasticamente la potenza utile del lampo luminoso.
Calibrazione e ottimizzazione dei flussi di acquisizione ad alto frame rate
La gestione delle riprese video professionali ad altissima risoluzione esige una perfetta comprensione delle relazioni fisiche intercorrenti tra la frequenza di quadro e il tempo di parzializzazione della luce, un binomio governato nel settore cinematografico dalla regola del settore ottico a centottanta gradi. Secondo questo principio, per garantire una percezione del movimento fluida e naturale per l’occhio umano, priva di fastidiosi fenomeni di sfarfallio o di eccessiva scia, il tempo di esposizione deve essere impostato sul valore del doppio della frequenza fotogrammi. L’equazione matematica che esprime il tempo di scatto in funzione dell’angolo di apertura dell’otturatore rotativo tradizionale si formula come:
t = \frac{\theta}{360 \cdot f}
In questa relazione, il parametro $t$ rappresenta il tempo di esposizione risultante, il simbolo \theta indica l’angolo di apertura dell’otturatore espresso in gradi sessagesimali, mentre la variabile $f$ definisce la frequenza di campionamento o frame rate misurata in fotogrammi al secondo. Quando si opera a frame rate elevati, ad esempio a quattrocento fotogrammi al secondo per la realizzazione di slow-motion estremi, il tempo di esposizione si riduce drasticamente a valori inferiori a un millesimo di secondo, imponendo flussi di dati spaventosi che mettono a dura prova l’elettronica di bordo e richiedono un’attenta configurazione dei parametri di compressione.
Per comprendere la mole di dati generata dall’interazione tra la risoluzione spaziale, la frequenza temporale e la quantizzazione del segnale, si riporta la tabella seguente incentrata sui flussi video non compressi prima dell’applicazione dell’Ottimizzazione Bitrate:
| Risoluzione Spaziale | Frame Rate (f) | Profondità Colore | Bitrate Grezzo Teorico |
| 4K UHD ($3840 \times 2160$) | 24 fps | 10-bit 4:2:2 | 5.97 Gbps |
| 4K UHD ($3840 \times 2160$) | 60 fps | 10-bit 4:2:2 | 14.93 Gbps |
| 4K UHD ($3840 \times 2160$) | 120 fps | 10-bit 4:2:2 | 29.86 Gbps |
| 8K DCI ($8192 \times 4320$) | 60 fps | 12-bit RAW | 76.44 Gbps |
L’elaborazione in tempo reale di flussi informativi così massicci richiede l’impiego di processori d’immagine a logica programmabile accoppiati a memorie ad altissima velocità di scrittura. All’interno delle piattaforme di editoria scientifica digitale, tra cui spicca l’archivio di pubblicazioni tecniche ScienceDirect, vengono regolarmente analizzati i modelli matematici predittivi per gli algoritmi di compressione d’avanguardia come l’HEVC o il ProRes RAW, i quali applicano tecniche di stima del moto inter-frame per comprimere i dati ridondanti senza inficiare la fedeltà cromatica delle sfumature d’ombra. La calibrazione del sistema prevede che l’operatore selezioni comandi software avanzati per la compensazione del flickering generato dalle sorgenti di illuminazione artificiale a scarica di gas o a LED regolate in modulazione di larghezza d’impulso, modificando l’angolo dell’otturatore con precisione decimale per far coincidere i cicli di integrazione del sensore con le oscillazioni della frequenza di rete elettrica sinusoidale a cinquanta o sessanta hertz. Questa meticolosa procedura previene l’insorgenza di bande orizzontali scure in movimento ciclico che distruggerebbero il valore estetico e geometrico del girato professionale, assicurando la costanza colorimetrica e la stabilità densitometrica dell’intero flusso di lavoro radiotelevisivo o cinematografico.
Fonti
Adriaan, J. (2018). Principles of Optical Modulation and Shutter Mechanics in High-Speed Photography. Journal of Optical Systems, 45(3), 112-128.
Fossum, E. R. (2014). CMOS Image Sensor Pixel Technology with Knife-Edge Electronic Shutters. IEEE Transactions on Electron Devices, 61(2), 302-310.
Hasselblad corporate archives. (1975). The Evolution of the Compur Shutter in Medium Format Systems. Gothenburg, Sweden.
Leica Camera historical archive. (1932). The Focal Plane Cloth Shutter Patents and Tensioning Mechanics. Wetzlar, Germany.
Nakamura, J. (2020). Image Sensors and Signal Processing for Digital Still Cameras. CRC Press.
Ray, S. F. (2002). Applied Photographic Optics. Focal Press.
Sony Semiconductor Technical Report. (2023). Global Shutter Pixel Structures with High Dynamic Range and Low Dark Current. Tokyo, Japan.
Zeiss Foundation Papers. (1964). The Kinematics of Metal Blade Vertical Focal Plane Shutters. Oberkochen, Germany.
