Quando si parla di mirino a pozzetto, si evoca una delle tecnologie ottiche più longeve della fotografia, un dispositivo che precede la diffusione del pentaprisma e che risale ai giorni in cui la visione attraverso il vetro smerigliato era l’unica interfaccia possibile tra realtà e immagine. Il principio è tanto essenziale quanto geniale: uno specchio inclinato a 45° intercetta i raggi che attraversano l’obiettivo e li devia verso l’alto, dove un piano smerigliato ricostruisce un’immagine rovesciata alto/basso e invertita destra/sinistra; una calotta paraluce ripiegabile crea l’ombra necessaria per osservare la scena senza riflessi, a fotocamera tenuta all’altezza della vita. Questo paradigma, già familiare agli operatori di camera oscura dell’Ottocento, diventa linguaggio comune nell’epoca delle reflex biottiche (TLR) e delle medio formato a partire dagli anni Venti e Trenta del Novecento, quando le esigenze di portabilità e rapidità impongono di abbandonare la visione a vetro posteriore tipica dei grandi banchi ottici.
Fra i primi attori della scena spicca Voigtländer, marchio fondato nel 1756 a Vienna e considerato il più antico nome dell’industria fotografica; dopo decenni dedicati agli strumenti scientifici e alla progettazione di obiettivi, la casa entra nella fotografia con un ventaglio di apparecchi che include anche TLR con mirino a pozzetto, contribuendo a fissare standard costruttivi e modulari che sopravvivranno alle numerose trasformazioni societarie fino alla cessazione della produzione di fotocamere nel 1972 e alla successiva sopravvivenza del marchio come licenza commerciale. È però in Germania, a Braunschweig, che nel 1920 nasce la ditta Franke & Heidecke per iniziativa di Paul Franke (1888–1950) e Reinhold Heidecke (1881–1960). Da quel laboratorio di meccanica fine scaturisce nel 1929 la Rolleiflex, biottica a pellicola 120 che consacra la mira a pozzetto come soluzione di riferimento per la fotografia professionale e di reportage: due obiettivi gemelli, uno di ripresa e uno di visione, uno specchio fisso dedicato esclusivamente al percorso del mirino e un vetro smerigliato protetto da un pozzetto con lente di ingrandimento. La combinazione di affidabilità meccanica, compattezza e nitidezza ottica delle Rolleiflex e delle più economiche Rolleicord segna profondamente la pratica fotografica per decenni, tanto che il marchio, traghettato nel dopoguerra nell’identità Rollei, diviene sinonimo stesso di TLR nonostante le successive insolvenze e riorganizzazioni, fino alle vicende di DHW Fototechnik (2009–2015) e al riassetto degli sfruttamenti del brand.

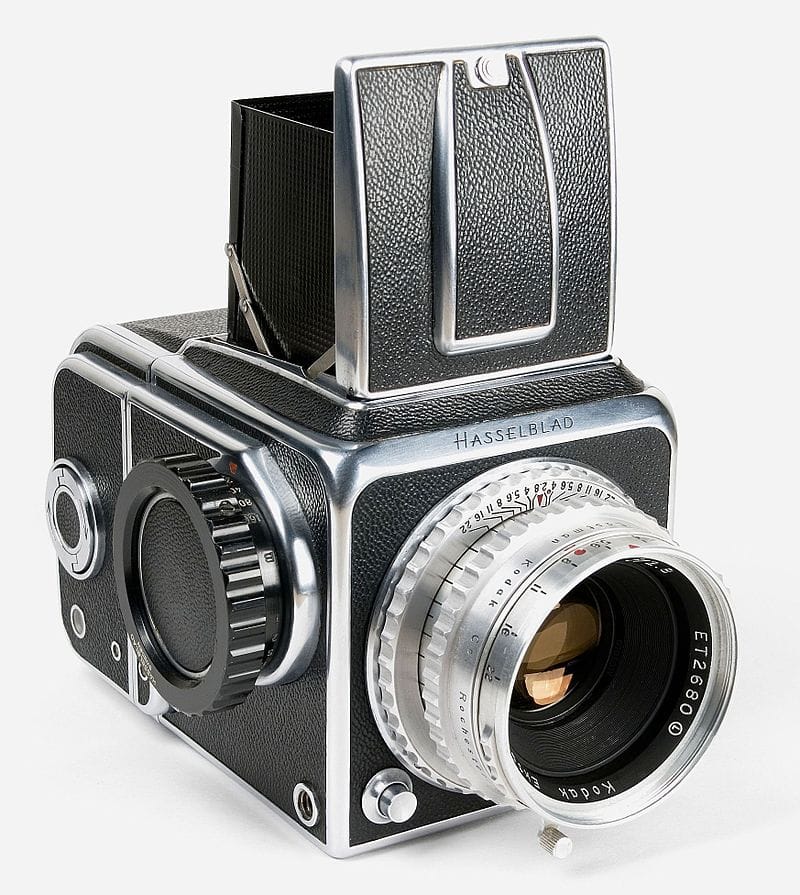

Nel contesto scandinavo si impone invece la visione modulare di Victor Hasselblad (1906–1978). Con la Hasselblad 1600F presentata nel 1948, l’azienda svedese introduce un sistema 6×6 monottico a magazzini intercambiabili, obiettivi sostituibili e mirini intercambiabili fra cui il classico pozzetto: la calotta si apre a molla, una lentina ribaltabile consente la messa a fuoco di precisione sul centro del vetro e, in abbinamento a schermi di messa a fuoco sempre più evoluti (Fresnel, microprismi, telemetro a immagine spezzata), la visione dall’alto diventa una pratica di straordinaria efficacia. Il fatto che molti corpi medio formato di scuola europea — da Hasselblad alle linee SL66 e successive di Rollei, passando per le giapponesi Yashica Mat o Mamiya — abbiano mantenuto il pozzetto come mirino “di base”, con possibilità di sostituzione con prismi esposimetrici, documenta l’inerzia positiva di un’interfaccia che non ha mai smesso di essere funzionale anche quando la moda delle reflex 35 mm a pentaprisma ha spostato l’attenzione sull’inquadratura ad altezza occhio.
Questa lunga parabola storica si alimenta di ragioni tecniche ed ergonomiche. Il mirino a pozzetto offre, per sua natura, una visione ampia, priva di vignettature o tunnel oculari, e lascia l’operatore in una postura rilassata, con la fotocamera ben piantata sul tronco. Per chi lavora con formati quadrati come il 6×6, il vetro smerigliato diventa un vero tavolo da composizione, sul quale tracciare linee e masse con un controllo che ricorda quello del banco ottico, ma con la libertà di scendere in strada. Non è un caso che una parte della fotografia di strada, del ritratto ambientato e della moda degli anni Cinquanta e Sessanta si sia costruita precisamente su questa postura: l’operatore rimane discreto, lo sguardo rivolto verso il basso non incrocia frontalmente quello del soggetto e l’atto fotografico appare meno intrusivo, qualità che ha sedotto autori di generazioni diverse, dall’Europa agli Stati Uniti.
Dal punto di vista delle aziende, il mirino a pozzetto è un elemento che consente modularità e scalabilità. L’adozione di pozzetti intercambiabili da parte di sistemi come Hasselblad ha permesso la convivenza di mirini con funzioni differenti senza stravolgere il corpo, mentre gli accessori per TLR — maschere per close-up con correzione di parallasse, telai sportivi a cornice, schermi ad alta luminosità — hanno esteso la vita utile di migliaia di apparecchi. In parallelo, la storia industriale dei marchi associati al pozzetto offre i dati minimi richiesti: Franke & Heidecke nasce nel 1920 e confluisce nel marchio Rollei con ridenominazioni successive e fallimenti che portano alla cessazione della continuità produttiva storica entro il 2015; Voigtländer viene fondata nel 1756 e abbandona la produzione di fotocamere nel 1972; Hasselblad nasce come Victor Hasselblad AB nel 1941 e continua la propria attività fino ai giorni nostri, con eventi chiave come la presentazione della 1600F nel 1948 e il consolidamento della serie 500 nel dopoguerra. Questi riferimenti, uniti alle date di nascita e morte di protagonisti come Victor Hasselblad (1906–1978), Reinhold Heidecke (1881–1960) e Paul Franke (1888–1950), delineano il quadro storico in cui il mirino a pozzetto ha costruito la propria autorevolezza tecnica.
L’avvento delle SLR 35 mm con pentaprisma non ha segnato la fine del pozzetto, ma ne ha confinato l’uso in contesti specialistici o d’elezione. Non poche reflex professionali modulari hanno previsto il pozzetto opzionale proprio per chi privilegia la visione dall’alto, la composizione su schermo smerigliato senza intermediazioni, o la massima compattezza del profilo superiore quando un prisma diventerebbe un ingombro. La storia del pozzetto è dunque la storia di una tecnologia resiliente, capace di adattarsi a cambi di paradigma restando fedele a un’idea semplice: mostrare l’immagine come luce sul vetro e lasciare che sia l’occhio a interpretarne la struttura.
Caratteristiche ottiche, meccaniche ed ergonomiche del mirino a pozzetto
Dal punto di vista ottico, il mirino a pozzetto è innanzitutto un sistema reflex privo di pentaprisma. La catena è corta e diretta: obiettivo → specchio a 45° → vetro smerigliato. L’assenza del prisma significa che l’immagine giunge all’occhio non raddrizzata lateralmente; chi inizia sperimenta il tipico “trascinamento al contrario” durante i movimenti di panoramica, perché un movimento della fotocamera verso destra sposta il soggetto verso sinistra sullo schermo. Con l’uso questo comportamento diventa naturale e persino utile: l’inversione laterale costringe a ragionare per masse e linee di forza, smarcandosi dalla tentazione di “inseguire” il soggetto sul vetro e favorendo una composizione più attiva, guidata da geometrie. Il ribaltamento alto/basso è invece frutto della riflessione sullo specchio, anch’esso parte integrante della grammatica del pozzetto.
Il vetro smerigliato è il cuore percettivo del sistema. In origine si trattava di semplici piani satinati che diffondevano l’immagine con uniformità, a scapito della luminosità ai bordi. Il miglioramento è arrivato con l’introduzione di lenti di Fresnel integrate nello schermo, che aumentano l’efficienza luminosa e riallineano la percezione del campo a livelli più omogenei, specialmente con obiettivi moderatamente luminosi. A centro campo compaiono poi ausili di fuoco come i microprismi e il telemetro a immagine spezzata, che funzionano in base alla modulazione del contrasto e del fronte d’onda incidente: quando l’immagine è fuori fuoco, i microprismi scintillano e la doppia immagine del telemetro è disallineata; al passaggio per la perfetta coniugazione ottica, scintillio e disallineamento scompaiono, restituendo un punto di fuoco affidabile. Non tutte le biottiche di prima generazione offrono questi ausili; molte medio formato modulari successive, invece, adottano schermi intercambiabili con varie “texture” e ausiliarî differenti, consentendo al fotografo di personalizzare la resa del mirino in funzione del genere fotografico.
La calotta a pozzetto non è un semplice coperchio: svolge tre ruoli essenziali. Il primo è il controllo della luce parassita, perché crea una camera oscura locale attorno al vetro e consente di vedere con chiarezza anche in ambienti fortemente illuminati. Il secondo è la portabilità, dato che la chiusura a libro protegge il vetro durante il trasporto. Il terzo è la messa a fuoco di precisione, grazie a una lentina ribaltabile che ingrandisce il centro dello schermo e, in molte realizzazioni, può essere sostituita con diottrie differenziate per compensare difetti visivi. Nelle realizzazioni di alta gamma, l’azione di apertura è assistita da molle calibrate e da cerniere che evitano vibrazioni inutili; nelle TLR, dove lo specchio di mira è fisso, l’immagine è sempre presente, senza oscuramenti durante lo scatto, mentre nelle SLR medio formato lo specchio basculante provoca un black-out istantaneo che non disturba la visione generale in configurazione a pozzetto.
L’ergonomia è il grande vantaggio del mirino a pozzetto. L’operatore tiene la fotocamera stabile sul busto o su un sostegno, riducendo le vibrazioni e distribuendo il peso lungo l’asse del corpo; le mani possono dedicarsi esclusivamente a fuoco e diaframma con movimenti piccoli e precisi, e il collo non è costretto in posture tese come nelle riprese prolungate con mirini oculari. Questa postura si armonizza con la scelta dell’otturatore tipica di molte TLR e medio formato: gli otturatori centrali incorporati nelle ottiche riducono le vibrazioni e consentono sincronizzazioni flash a tutti i tempi, mentre le SLR con otturatore a tendina e specchio basculante hanno adottato sistemi di ammortizzazione e blocchi specchio per minimizzare il colpo. Il pozzetto, in entrambi i casi, rende evidente ogni micromosso potenziale già in fase di composizione, perché l’immagine sullo schermo “respira” con il fotografo, rendendo l’atto di scatto più consapevole.
Il tema della copertura del campo merita un approfondimento. Con il pozzetto, ciò che si osserva è il piano focale virtuale ricostruito sullo schermo; nelle TLR, coerentemente, il percorso ottico del mirino è separato da quello di ripresa, così che si introduce il noto errore di parallasse a distanze brevi. Le soluzioni storiche hanno spaziato da cornici mobili che si traslano con la messa a fuoco, alle celebri lenti close-up con correzione parallax differenziale tra obiettivo di visione e di ripresa. Nelle SLR medio formato, dove il mirino a pozzetto è innestato direttamente sopra allo schermo collegato al singolo obiettivo, il problema non si pone; la precisione di inquadratura dipende piuttosto dalla qualità dello schermo e dalla geometria del vano che, nelle esemplari di alto livello, è trattato con vernici assorbenti e dotato di schermature per evitare riflessi interni.
Un ulteriore parametro è la luminosità percepita. L’assenza di componenti vetrose aggiuntive — che nel pentaprisma e nei prismi esposimetrici introducono perdite e sdoppiamenti se non perfettamente trattati — rende il pozzetto, a parità di schermo, spesso molto brillante al centro, mentre la struttura del Fresnel si incarica di omogeneizzare i bordi. La scelta dello schermo adeguato è parte della messa a punto personale: un Fresnel a passo fine privilegia la uniformità, un smerigliato tradizionale offre microcontrasto utile per percepire meglio il fuoco con obiettivi molto aperti. La presenza della lentina consente di portare l’occhio a distanza ravvicinata dallo schermo, aumentando la risoluzione visiva percepita e facilitando il lavoro con piani di fuoco sottili.
Ci sono anche limiti concettuali. L’inversione laterale richiede pratica con soggetti dinamici; in eventi sportivi o in scene di azione rapida la mira dal pozzetto può risultare controintuitiva nelle fasi di inseguita, sebbene fotografi esperti sappiano trasformare questa apparente lentezza in anticipazione del gesto. Il formato quadrato o rettangolare medio, spesso associato al pozzetto, spinge a soluzioni compositive diverse da quelle verticali tipiche del 35 mm, e la variabilità dell’illuminazione ambientale può imporre l’uso di schermi particolarmente luminosi o di cappucci accessori per schermare ulteriormente. Eppure, proprio questa fisicità della luce sul vetro è il motivo per cui molti fotografi continuano a preferire il pozzetto quando il ritmo di lavoro lo consente: la scena non è una somma di pixel, ma un disegno luminoso tangibile, che guida a decisioni più ponderate su inquadratura, piano focale e momento dello scatto.
Utilizzo pratico, vantaggi operativi e ambiti d’impiego
La pratica del mirino a pozzetto si riconosce a distanza per la postura: pollici e indice lavorano i comandi, le braccia restano raccolte, la fotocamera poggia stabile sul corpo o sul treppiede e lo sguardo si muove tra soggetto e vetro. I vantaggi operativi emergono subito. La discrezione è il primo: scattare dall’altezza della vita altera la relazione con il soggetto, abbassa l’orizzonte visivo e attenua la teatralità del gesto fotografico. In contesti urbani o sociali, dove l’immediatezza e la fiducia giocano un ruolo chiave, il pozzetto consente di osservare e previsualizzare senza sollevare la macchina fra il fotografo e il mondo, evitando di innescare reazioni difensive. Questa caratteristica si è rivelata preziosa nella street photography, nel ritratto ambientato e nei reportage a distanza ravvicinata, dove la presenza del fotografo deve essere sentita ma non invadente.
La composizione trae un beneficio meno evidente ma più profondo. Il vetro smerigliato è uno spazio continuo in cui leggere linee e piani senza la mediazione dell’ottica oculare: l’occhio non “entra” in un condotto, ma sorvola un piano. L’effetto più immediato si vede nel controllo delle verticali e delle orizzontali: tenendo la fotocamera in bolla, guidati dalla cornice del pozzetto, si ottengono allineamenti più misurati e una chiarezza di impianto che, in architettura e paesaggio urbano, diventa uno strumento formidabile. Nel ritratto, la visione dall’alto invita a interagire con il soggetto mantenendo la possibilità di contatto visivo intermittente sopra il bordo del pozzetto; questa dinamica rilassa e restituisce espressioni meno costruite. Nel macro e nella still life, la composizione su schermo, unita al treppiede, consente micro-regolazioni che difficilmente si ottengono con un mirino oculare, perché il corpo non è costretto e l’osservazione può protrarsi senza fatica.
L’uso sul campo, però, richiede tecniche che valorizzino il dispositivo. Abituarsi alla inversione destra/sinistra significa imparare a prevedere il movimento del soggetto e a muovere la fotocamera non per inseguirlo, ma per organizzare lo spazio in funzione della sua traiettoria. I fotografi di TLR sviluppano in fretta un senso anticipatorio: ruotano il corpo, non solo la fotocamera, e sfruttano la massa per generare movimenti fluidi. Con obiettivi lenti tipici delle biottiche classiche (75–80 mm sul 6×6) e con aperture spesso ampie in interni, si apprezza l’immagine spezzata per il fuoco fine; per soggetti statici la lentina ribaltabile diventa un alleato imprescindibile, mentre in dinamica si lavora “a Fresnel” usando il microcontrasto del campo intero. Molti sistemi consentono la sostituzione rapida dello schermo: scegliere una trama più ruvida aiuta la percezione della spigolosità dei contorni, una trama più liscia favorisce la lettura delle masse tonali.
Le limitazioni sono note e governabili. La più citata è la parallasse nelle TLR a distanze brevi, perché l’obiettivo di visione è separato da quello di ripresa: strumenti storici come le Rolleinar risolvono la questione con coppie di lenti addizionali per visione/ripresa dotate di prismi correttivi, così che la porzione di scena sullo schermo corrisponda a quella che impressiona la pellicola; in alternativa, alcuni pozzetti presentano indicatori di cornice mobili che scendono con la messa a fuoco ravvicinata. La seconda riguarda il tracciamento di soggetti veloci: l’inversione laterale e la visione dall’alto rallentano l’inseguimento, ma la postura stabile compensa con panning più regolari. Il terzo limite è la leggibilità dello schermo in pieno sole, ove occorre fare affidamento sulla calotta ben schermata, su cappucci aggiuntivi e, se necessario, sull’uso della lentina per isolare il centro del campo.
Nel mondo medio formato, il pozzetto ha creato una grammatica riconoscibile. Le Rolleiflex quadrate hanno codificato un modo di vedere che privilegia la simmetria dinamica e l’uso del fuoco selettivo per isolare il soggetto su piani di sfondo morbidi; le Hasselblad con magazzini hanno fatto del pozzetto il banco di regia di un sistema pensato per alternare pellicole o — nella trasposizione digitale — dorsi e back con sensibilità differenti, senza sacrificare la compostezza del gesto. Anche sistemi come Yashica Mat o Mamiya C hanno interpretato il pozzetto come strumento di democratizzazione dell’esperienza TLR, mantenendo la centralità del vetro smerigliato nella costruzione dell’immagine.
La relazione con il flash e la luce artificiale è un ambito in cui il pozzetto offre una sinergia inattesa. La visione ampia allo schermo, priva di collare oculare, consente di valutare non solo la geometria della luce, ma anche i rapporto di volumi e di tessiture sul set con un’immediatezza simile a quella del banco ottico. L’operatore guarda, sposta la luce, torna al vetro, adegua l’angolo di campo e controlla come il punto di fuoco interagisce con l’apertura prescelta. Nelle TLR con otturatore centrale, la sincronizzazione a tempi rapidi estende il controllo della luce ambiente; nelle SLR con otturatore a tendina, l’uso di tempi più cauti richiede una regia differente, ma la stabilità data dalla presa a vita rimane un vantaggio nei tempi lunghi.
Rimane il discorso sul rapporto con i formati. Il pozzetto è nato in ambiente roll-film e ha trovato la sua massima espressione nel 6×6, ma, con i sistemi modulari, si è visto anche nel 6×4,5 e nel 6×7, adattando la postura a cornici rettangolari più strette. La forma quadrata, neve d’altri tempi solo in apparenza, continua a imporre una disciplina compositiva che molti autori considerano formativa: il quadrato non consente scorciatoie, obbliga a bilanciare forze orizzontali e verticali e, sul vetro, rende visibili gli squilibri in modo quasi didattico. Per questo, nella formazione fotografica, il pozzetto mantiene un valore formidabile come strumento pedagogico oltre che professionale.
Se si guarda ai casi d’uso più riusciti, si nota che il pozzetto eccelle quando il fotografo può prendersi il tempo del fotogramma. Non solo perché la messa a fuoco è appagante e precisa, ma perché il ritmo di lavoro che impone — spostare, guardare, respirare, mettere a fuoco, rifinire — frena l’automatismo e restituisce alla scelta dell’istante una qualità deliberata. È questo il lascito più pervasivo del mirino a pozzetto: ricordare che comporre è vedere e che vedere, in fotografia, è un gesto fisico prima che digitale.
Fonti
- Mirino a pozzetto – Wikipedia
- Mirino (fotografia) – Wikipedia
- Rolleiflex – Wikipedia
- Rollei – Wikipedia (cronologia aziendale)
- Voigtländer – Wikipedia
- Hasselblad – The first consumer camera (1600F, 1948)
- Hasselblad 1600F – Camera-wiki
- Victor Hasselblad – Wikipedia
- Cataloghi Beni Culturali Lombardia – TLR con pozzetto (Voigtländer, anni ’30)
- Storia della reflex (ifolor, parte 5)
- Lomography – Fotocamere medio formato con mirino a pozzetto
