La macchina fotografica: le aberrazioni ottiche

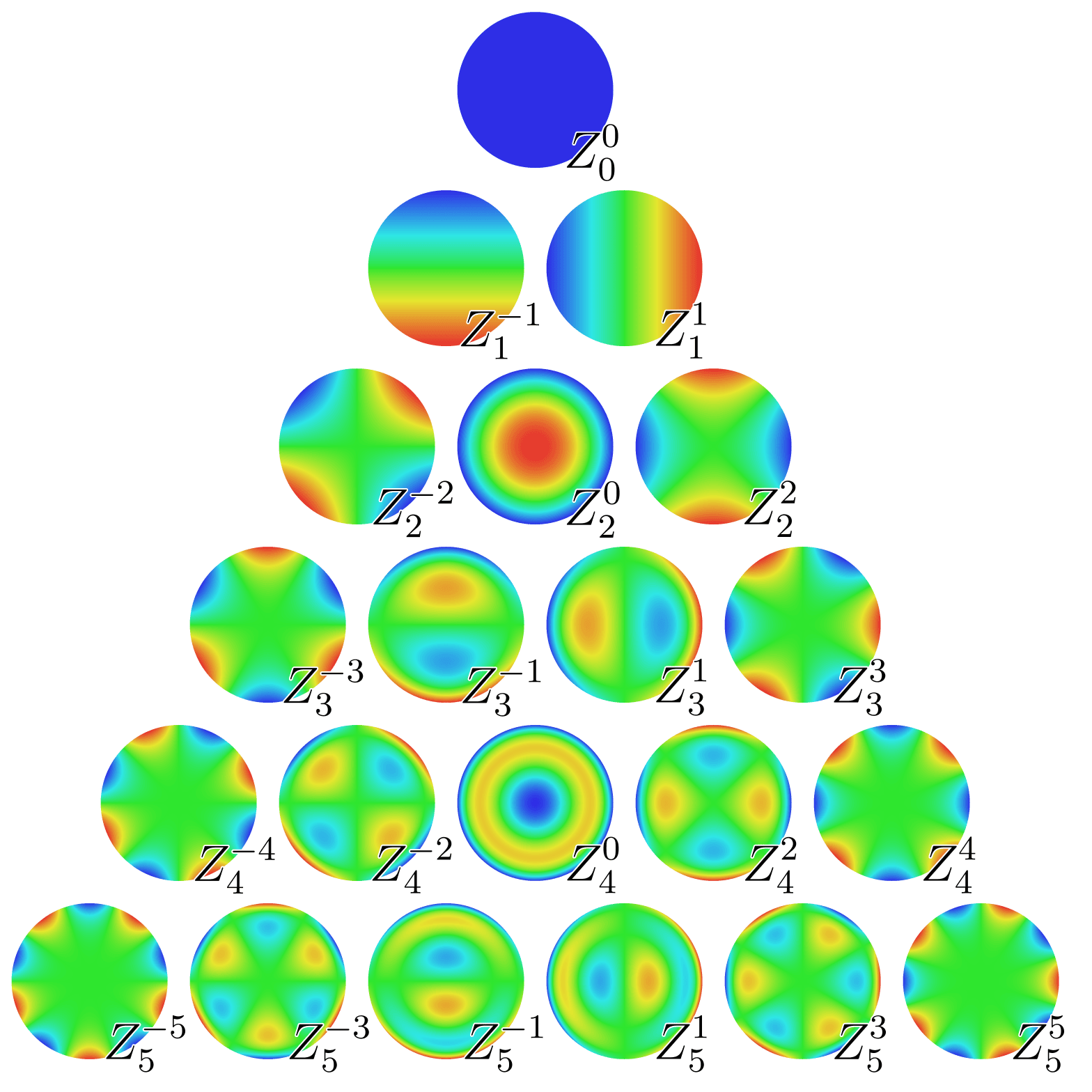

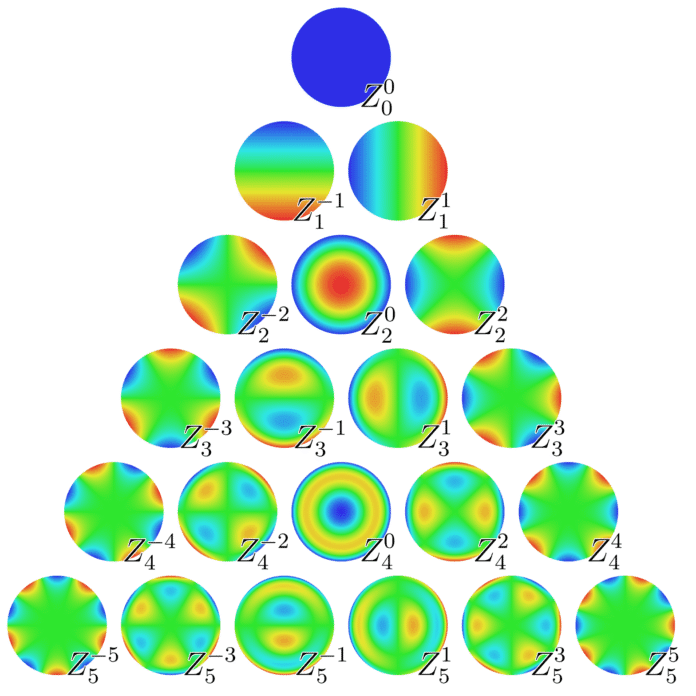

l funzionamento di una macchina fotografica è basato sul principio fisico dell’ottica geometrica, secondo cui un sistema di lenti può deviare la luce in modo da formare un’immagine su un supporto sensibile. Nei primi dispositivi analogici questo supporto era una pellicola fotosensibile, mentre nei dispositivi digitali moderni si tratta di un sensore elettronico (CCD o CMOS) in grado di convertire i fotoni in segnali elettrici.

Al centro del sistema ottico della fotocamera si trova l’obiettivo, ovvero un insieme di lenti convergenti e divergenti, che hanno lo scopo di raccogliere la luce proveniente dalla scena e focalizzarla in modo corretto sul piano focale. In un sistema ottico ideale, tutti i raggi di luce provenienti da un punto della scena dovrebbero convergere esattamente in un solo punto del piano immagine, dando luogo a una rappresentazione perfettamente nitida e fedele della realtà.

Tuttavia, nella pratica, questo risultato è raramente raggiunto con assoluta precisione. I motivi risiedono nella complessità della fisica della rifrazione e nelle caratteristiche dei materiali ottici, che generano una serie di imperfezioni chiamate aberrazioni ottiche. Le aberrazioni sono deviazioni sistematiche rispetto all’immagine ideale, e si manifestano in forme diverse a seconda della posizione dei raggi nel fascio luminoso, della loro lunghezza d’onda, dell’angolo di incidenza sulla lente, e del tipo di curvatura delle superfici ottiche attraversate.

Gli studi sulla formazione dell’immagine tramite lenti risalgono all’antichità, ma fu solo con l’affermarsi della scienza moderna, tra il XVII e il XIX secolo, che vennero formalizzati i concetti di aberrazione sferica, cromatica, coma, astigmatismo, curvatura di campo e distorsione. Nel 1840 Joseph Petzval, professore di matematica a Vienna, progettò con il calcolo un obiettivo da ritratto luminoso, f/3.6, costruito dalla Voigtländer. Nel 1856 Ludwig von Seidel espresse in formule i coefficienti delle cinque aberrazioni monocromatiche primarie: sferica, coma, astigmatismo, curvatura di campo e distorsione. L’aberrazione cromatica, che dipende dalla dispersione del vetro, si studia a parte. Cominciava così un’era di progettazione ottica sempre più precisa.

Oggi le aberrazioni ottiche rappresentano una delle maggiori sfide nell’ingegneria delle fotocamere. Il loro controllo richiede un equilibrio tra qualità ottica, costi di produzione e portabilità dell’obiettivo. Per questo motivo, lo studio delle aberrazioni è fondamentale per comprendere come è fatta una fotocamera e perché le immagini, in certi casi, perdono nitidezza o fedeltà.

Date un occhio al nostro articolo:  Come funziona la correzione automatica della distorsione nelle fotocamere moderne

Aberrazione sferica: deviazioni nella convergenza assiale

L’aberrazione sferica è una delle prime distorsioni ottiche ad essere state riconosciute nella progettazione dei sistemi fotografici. Essa nasce dal fatto che le lenti sferiche, a differenza delle ipotetiche lenti paraboliche ideali, non riescono a deviare uniformemente i raggi provenienti da un punto lungo l’asse ottico. I raggi marginali (quelli che attraversano le porzioni più esterne della lente) e i raggi parassiali (quelli prossimi al centro ottico) non vengono focalizzati nello stesso punto, provocando un allungamento dell’immagine lungo l’asse ottico e una perdita complessiva di nitidezza.

Il motivo fisico di questo comportamento risiede nell’equazione di rifrazione di Snell, che regola il cambiamento di direzione dei raggi luminosi in base all’indice di rifrazione dei materiali e all’angolo d’incidenza. In una lente perfettamente sferica, questi parametri non sono costanti su tutta la superficie, e perciò la condizione di aplanatismo (convergenza perfetta) non è rispettata.

Gli effetti dell’aberrazione sferica sono più evidenti quando si utilizza il diaframma completamente aperto, poiché in tale configurazione la lente è attraversata da raggi provenienti anche dalle zone più periferiche. In fotografia pratica, questo si traduce in immagini «morbide», con bordi meno incisi e con una generale mancanza di microcontrasto.

La soluzione tecnica più efficace per contenere l’aberrazione sferica consiste nell’introduzione di elementi asferici all’interno del gruppo ottico. Le lenti asferiche sono realizzate con curvature variabili che correggono la traiettoria dei raggi marginali, forzandoli a convergere nel medesimo punto focale dei raggi centrali. La produzione di tali lenti è tuttavia molto più complessa e costosa, richiedendo processi di stampaggio di precisione o lavorazione CNC su vetro ottico o resine speciali.

Un’altra strategia utilizzata nei progetti più avanzati è quella dell’ottica combinata, dove più lenti con curvature opposte vengono accoppiate per equilibrare le aberrazioni reciproche. Questa tecnica, largamente impiegata nella realizzazione degli obiettivi moderni, trova le sue basi nel lavoro di ottici e matematici dell’Ottocento, tra cui Gauss e Petzval, che mostrarono come più elementi con curvature e vetri diversi possano compensarsi a vicenda.

Una certa quantità di aberrazione sferica può essere accettabile o persino desiderabile in alcuni contesti artistici, come nella ritrattistica soft-focus o nella fotografia analogica con obiettivi vintage.

Aberrazione cromatica: la dispersione spettrale nei sistemi ottici complessi

L’aberrazione cromatica è uno dei problemi più evidenti e complessi nella progettazione di un obiettivo fotografico, poiché riguarda la dipendenza della rifrazione dalla lunghezza d’onda. Ogni lente, per quanto perfettamente levigata, presenta un indice di rifrazione variabile in funzione del colore della luce. Questo fenomeno, noto come dispersione ottica, implica che le radiazioni di lunghezze d’onda diverse vengano focalizzate in punti diversi lungo l’asse ottico, generando un disallineamento tra i vari componenti spettrali dell’immagine.

L’errore che ne deriva si manifesta con la presenza di aloni colorati attorno ai contorni ad alto contrasto, in particolare nelle transizioni brusche tra zone chiare e scure. Nelle immagini digitali, l’aberrazione cromatica si presenta spesso come un alone violaceo o verde ai bordi di un soggetto retroilluminato. Con la pellicola l’effetto esiste allo stesso modo, perché dipende dal vetro dell’obiettivo e non dal supporto: sul negativo compare come frange colorate ai bordi dei contorni, visibili negli ingrandimenti.

Le aberrazioni cromatiche si dividono in due categorie fondamentali: longitudinali e laterali. L’aberrazione cromatica longitudinale si manifesta lungo l’asse ottico e produce una sfocatura colorata che cambia con l’apertura del diaframma. Essa è particolarmente visibile nelle ottiche molto luminose e nei teleobiettivi, dove le lunghezze focali elevate amplificano la dispersione. L’aberrazione cromatica laterale, invece, si manifesta ai bordi del campo visivo e si evidenzia come una separazione dei colori primari, causata dal diverso ingrandimento delle immagini di ciascuna componente spettrale. Questa forma di aberrazione non può essere corretta tramite chiusura del diaframma ed è tipicamente più complessa da gestire.

Per affrontare questo problema, l’ottica fotografica ha introdotto il concetto di lente acromatica, un sistema di due o più elementi ottici composti da vetri con diversi indici di dispersione. L’esempio classico è il doppietto acromatico, costituito da una lente convergente in vetro crown (a bassa dispersione) e una lente divergente in vetro flint (ad alta dispersione). L’effetto combinato di questi materiali consente di focalizzare due lunghezze d’onda, generalmente il rosso e il blu, nello stesso punto, riducendo in maniera drastica l’aberrazione longitudinale. Il principio fu messo a punto nel Settecento: Chester Moor Hall lo realizzò nel 1728 e John Dollond costruì telescopi acromatici dal 1757.

Nei casi più avanzati si ricorre a obiettivi apocromatici, che riescono a correggere tre lunghezze d’onda (di solito rosso, verde e blu) mediante un’architettura più complessa. Tali obiettivi utilizzano vetri speciali a bassa dispersione, come i fluoriti o i vetri ED (Extra-low Dispersion), o perfino elementi sintetici al quarzo. Questi materiali sono estremamente costosi e difficili da lavorare, ma offrono prestazioni ottiche eccezionali in termini di neutralità cromatica.

Dal punto di vista progettuale, è importante notare che le aberrazioni cromatiche non possono essere completamente eliminate, ma solo ridotte a un livello accettabile. Ciò comporta un compromesso tra risoluzione, resa tonale e controllo spettrale. Alcuni obiettivi professionali la contengono entro limiti inferiori al micron, e gli obiettivi di fascia alta in genere la contengono entro valori che alle dimensioni normali di stampa o di schermo non si notano, mentre nelle ottiche più economiche le frange restano visibili, soprattutto ai bordi del fotogramma e a tutta apertura.

Con l’avvento della fotografia digitale, anche il software è diventato uno strumento di correzione. I motori RAW e i processori delle fotocamere, comprese le fotocamere mirrorless, correggono l’aberrazione cromatica laterale scalando radialmente i canali colore l’uno rispetto all’altro in base ai profili dell’obiettivo, dopo la demosaicizzazione dell’immagine. Quella longitudinale è molto più difficile da sanare in postproduzione. Tuttavia, questo tipo di correzione non può recuperare i dettagli già persi a causa della defocalizzazione cromatica, ed è perciò sempre preferibile intervenire a livello ottico.

Nel corso della storia della fotografia, le aberrazioni cromatiche hanno costituito un banco di prova per la qualità ingegneristica degli obiettivi, e tutt’oggi la presenza o meno di tali difetti rappresenta uno dei principali indicatori di qualità ottica, accanto a risolvenza, contrasto e tenuta contro la luce parassita.

Coma: la distorsione nei raggi obliqui e la sua gestione nei moderni schemi ottici

Tra le aberrazioni ottiche che affliggono la qualità d’immagine nelle macchine fotografiche, il coma rappresenta una delle più insidiose e meno intuitive da correggere. Il termine deriva dalla parola greca «kòme», che significa «chioma», proprio perché le sorgenti luminose puntiformi, come le stelle o i riflessi speculari, appaiono allungate e dotate di una sorta di scia che ricorda una cometa. Si tratta di una aberrazione asimmetrica che colpisce i raggi obliqui, e si manifesta tipicamente ai bordi del campo in presenza di grandi aperture di diaframma.

Il coma si verifica quando i raggi provenienti da una sorgente fuori asse non si concentrano in un singolo punto focale, ma in una figura a forma di ventaglio o goccia. Questo accade perché i raggi che passano attraverso diverse porzioni della lente vengono deviati con angoli differenti, a causa delle imperfezioni nella curvatura o della non sufficiente simmetria del sistema ottico. Il coma è dunque una conseguenza della non coincidenza tra il piano di fuoco e il piano immagine per i raggi inclinati, e cresce con la distanza del punto dall’asse ottico.

Dal punto di vista geometrico, la distorsione prodotta dal coma può essere descritta come una variazione dell’ingrandimento radiale in funzione della distanza dal centro ottico. Mentre un sistema ottico ideale dovrebbe produrre un ingrandimento costante per ogni punto del campo, la presenza del coma genera un ingrandimento variabile, che si traduce in immagini deformate e asimmetriche, con la caratteristica «coda» allungata.

Questa aberrazione è particolarmente problematica in astrofotografia, nella ripresa di sorgenti puntiformi come lampioni, fari automobilistici o riflessi su superfici lucide, e nei sistemi ottici a lunga focale come i rifrattori apocromatici. L’effetto è amplificato dall’apertura del diaframma: obiettivi usati a piena apertura sono molto più inclini a mostrare coma rispetto agli stessi utilizzati a f/8 o f/11, poiché i raggi estremi, che entrano nei margini del sistema ottico, sono i più soggetti a deviazioni.

Nei progetti ottici avanzati, il coma viene contrastato attraverso l’introduzione di lenti asferiche o la correzione simmetrica degli elementi obliqui. Le lenti asferiche, a differenza delle classiche lenti sferiche, presentano una superficie il cui raggio di curvatura varia con la distanza dal centro, consentendo un controllo più fine sulla direzione dei raggi marginali. Questo tipo di lente è spesso utilizzato negli obiettivi grandangolari ad alta luminosità, nei quali la correzione del coma è fondamentale per mantenere un’immagine uniforme e precisa fino agli angoli del fotogramma.

Un’altra tecnica di correzione prevede l’impiego di schemi ottici simmetrici, come il Rapid Rectilinear di metà Ottocento o il Dagor di Goerz, nei quali i gruppi anteriore e posteriore sono speculari e annullano in buona parte coma e distorsione. Tuttavia, tali schemi presentano limiti in termini di apertura e compattezza, rendendoli meno utilizzabili nei progetti contemporanei.

Con la diffusione degli obiettivi progettati per sensori digitali ad alta densità, la correzione del coma è diventata ancora più cruciale. I moderni sensori CMOS, infatti, sono estremamente sensibili alle deformazioni nei pixel periferici, dove il coma può causare perdite di dettaglio anche con ottiche teoricamente performanti. Per questo motivo, diversi costruttori, tra cui Zeiss e Sigma, propongono progetti dedicati per l’astrofotografia e le riprese notturne, nei quali la correzione del coma ha la priorità, perché le stelle ai bordi del fotogramma devono restare puntiformi. Le tolleranze sulle superfici ottiche scendono spesso sotto gli 0,01 mm.

Dal punto di vista computazionale, la correzione software del coma è estremamente difficile. Diversamente dall’aberrazione cromatica, che può essere gestita separando i canali colore, il coma implica una distorsione della forma, e non una semplice traslazione radiale. Ciò rende inefficace ogni tipo di interpolazione algoritmica: una volta che il segnale ha perso la simmetria, il recupero del dettaglio non è più possibile in post-produzione.

In ottica fotografica professionale, il coma rappresenta ancora oggi uno dei limiti critici alla progettazione di obiettivi ultra-luminosi. Superare questa aberrazione senza compromettere la nitidezza e il contrasto centrale richiede uno studio complesso dell’intero schema ottico, spesso supportato da simulazioni ray-tracing avanzate e test interferometrici su prototipi. La sua presenza, seppur in quantità ridotte, è uno degli indici principali per la valutazione dell’eccellenza ottica di un obiettivo, al pari della risoluzione e della planarità di campo.

Astigmatismo: divergenza tra meridiani e sagittali nella proiezione dell’immagine

Nel contesto della fotografia, l’astigmatismo ottico rappresenta una delle aberrazioni più insidiose e difficili da riconoscere a occhio nudo, ma con effetti profondi sulla nitidezza e sulla coerenza dell’immagine, soprattutto nelle zone periferiche del campo. È un fenomeno che nasce dalla differente focalizzazione dei raggi che giacciono in due piani ortogonali: il meridiano (che contiene il raggio incidente e l’asse ottico) e il sagittale (perpendicolare al primo e contenente il punto oggetto). Quando una lente presenta astigmatismo, i raggi provenienti da un punto fuori asse non convergono in un singolo punto, bensì su due linee focali distinte, una sagittale e una tangenziale, separate da una certa distanza lungo l’asse ottico.

La conseguenza visiva di questo difetto è che un punto luce periferico appare non come un disco sfocato uniforme, come nel caso della semplice defocalizzazione, ma piuttosto come una ellisse o una linea, a seconda della distanza focale in cui ci si trova. Tra i due fuochi intermedi, esiste una zona detta «circolo minimo di confusione», dove il punto immagine appare meno distorto, ma mai perfettamente nitido. Tale caratteristica rende l’astigmatismo particolarmente rilevante in applicazioni che richiedono omogeneità di resa tra centro e bordi del fotogramma, come la fotografia architettonica, la riproduzione documentale o la fotografia tecnica in generale.

Dal punto di vista fisico, l’astigmatismo è il frutto della asimmetria nell’incidenza dei raggi su superfici ottiche sferiche. Mentre una lente ben centrata e progettata per lavorare su assi principali tende ad annullare la divergenza tra sagittale e meridiano, nelle zone oblique del campo l’inclinazione dei raggi rispetto all’asse provoca una deviazione non uniforme. Questo effetto è presente in ogni sistema ottico non perfettamente planare e può essere accentuato dalla curvatura di campo, con cui è spesso in stretta relazione.

Le ottiche moderne affrontano l’astigmatismo con una combinazione di design simmetrico, vetri a rifrazione differenziata e lenti asferiche, capaci di adattare il cammino ottico per uniformare il comportamento dei raggi sagittali e tangenziali. Gli schemi storici a pochi elementi nacquero proprio per domarlo: il tripletto di Cooke, brevettato da Harold Dennis Taylor nel 1893, corregge con tre soli elementi astigmatismo, curvatura di campo e le altre aberrazioni primarie per una lunghezza d’onda, mentre il Tessar di Paul Rudolph (Zeiss, 1902) segue una strada parallela con quattro elementi. In molti obiettivi vintage restano residui ai bordi a tutta apertura, che chiudendo il diaframma diminuiscono.

Il grado di astigmatismo è misurabile tramite test MTF (Modulation Transfer Function), che riportano valori separati per le linee sagittali e tangenziali in funzione della distanza dal centro. Una differenza significativa tra le due curve è indice della presenza di astigmatismo residuo. Questa caratteristica è ben visibile nei grafici MTF degli obiettivi macro, nei quali il progettista può decidere di privilegiare un piano a discapito dell’altro, in base alla finalità di utilizzo.

In ambito fotografico, l’astigmatismo si rende particolarmente evidente nei grandi formati e negli obiettivi tilt-shift, dove l’inclinazione volontaria del piano di messa a fuoco può esacerbare o mitigare gli effetti a seconda della configurazione. Anche nei grandangolari estremi, l’astigmatismo può portare a una significativa perdita di definizione ai bordi, soprattutto se l’obiettivo viene utilizzato su sensori full-frame o medio formato con pixel ad alta densità.

Va ricordato che l’astigmatismo è distinto dalla aberrazione astigmatica dell’occhio umano, sebbene il principio fisico sia simile. Mentre in oftalmologia si corregge con lenti cilindriche, nell’ottica fotografica la correzione richiede un intervento integrato sullo schema di lenti, con un bilanciamento complesso tra aberrazioni primarie e secondarie. Per questo motivo, molti obiettivi fotografici professionali sono progettati con l’ausilio di simulazioni computerizzate tridimensionali, che permettono di ottimizzare il tracciamento dei raggi in ogni porzione del campo.

Nelle ottiche digitali, la correzione software dell’astigmatismo è molto limitata: i programmi che usano i profili dell’obiettivo possono attenuare la perdita di nitidezza ai bordi, ma non ricostruiscono il dettaglio che l’ottica non ha registrato. Ciò fa dell’astigmatismo uno dei difetti più ostinati, il cui controllo resta una prerogativa esclusiva della progettazione ottica di alto livello.

La presenza di astigmatismo, anche se impercettibile nei formati piccoli o in utilizzi generici, diventa dunque un parametro fondamentale nella valutazione della qualità periferica di un obiettivo, ed è oggetto di studio accurato da parte dei tecnici ottici fin dai primi stadi di sviluppo di un nuovo prodotto.

Curvatura di campo: l’incompatibilità tra superficie focale e piano del sensore

Uno degli aspetti più trascurati ma al contempo decisivi nella progettazione di un obiettivo fotografico è la curvatura di campo, un’aberrazione geometrica che influisce direttamente sulla capacità di ottenere immagini nitide su tutta la superficie sensibile, sia essa una pellicola o un sensore digitale. A differenza di altre aberrazioni ottiche che modificano la forma, la posizione o la dimensione dell’immagine proiettata, la curvatura di campo agisce sulla geometria tridimensionale del piano focale, determinando una divergenza tra il piano teorico (quello del sensore o della pellicola) e il piano effettivo di fuoco generato dal sistema ottico.

La causa primaria della curvatura di campo risiede nel comportamento intrinseco delle lenti sferiche, le quali, se non correttamente corrette, tendono a proiettare l’immagine di un oggetto piano non su una superficie piana, ma su una superficie curva detta «superficie di Petzval», dal nome del matematico Joseph (József) Petzval, che la studiò nell’Ottocento a Vienna, negli stessi anni in cui progettava il suo celebre obiettivo da ritratto. Tale superficie è curva, e il campo focale si incurva rispetto al piano del sensore, causando uno spostamento progressivo della messa a fuoco dai bordi al centro del fotogramma.

Quando si scatta una fotografia con un obiettivo affetto da curvatura di campo non corretta, il risultato è paradossale: mentre il centro dell’immagine può apparire perfettamente a fuoco, le zone periferiche risultano sfocate, non per mancanza di risoluzione dell’ottica, ma per il semplice fatto che il piano del sensore è fisicamente incompatibile con la superficie focale generata. Questo problema si aggrava nei formati di grande dimensione, nei quali l’incidenza dei raggi obliqui è più pronunciata, e nei casi in cui l’apertura di diaframma sia molto ampia, riducendo la profondità di campo e rendendo più evidente il disallineamento.

Dal punto di vista progettuale, la curvatura di campo è uno dei principali ostacoli nella realizzazione di ottiche ad alta risoluzione, soprattutto nel caso di obiettivi wide-angle o con grande apertura. Le tecniche per la sua correzione sono molteplici: una delle più comuni è l’introduzione di lenti a rifrazione differenziata o di gruppi ottici flottanti, che possono agire sulle porzioni marginali del fascio luminoso, riportando il piano di fuoco su una geometria più vicina alla planarità. In alcuni casi, specialmente nelle ottiche da riproduzione o negli obiettivi da microscopio, si preferisce l’utilizzo di schemi simmetrici (come quello dei process lenses), in grado di annullare quasi completamente la curvatura.

Tuttavia, non tutti i sistemi ottici cercano di eliminare del tutto la curvatura di campo. Alcuni schemi storici lasciano deliberatamente un carattere marcato. Il Petzval del 1840 mostra un forte calo di nitidezza verso i bordi e una sfocatura a vortice dei fondi: la posizione del diaframma corregge buona parte dell’astigmatismo a prezzo di curvatura di campo e vignettatura. Obiettivi come il Biotar e l’Heliar sono amati per la resa morbida ai bordi e per il bokeh. Nel cinema questo carattere viene cercato di proposito, per un aspetto d’epoca o per una messa a fuoco selettiva al servizio della narrazione. Negli obiettivi per visione notturna e in quelli anamorfici la curvatura può avere un ruolo funzionale e viene gestita secondo esigenze specifiche.

Nel mondo digitale, la curvatura di campo rappresenta una sfida ulteriore. I sensori CMOS e CCD sono dispositivi piani, progettati per ricevere la luce su un piano preciso con una tolleranza micrometrica. Qualsiasi deviazione della superficie focale proiettata comporta perdita di dettaglio, alterazione cromatica e, nei casi più gravi, caduta di luce nelle zone marginali. Alcuni produttori hanno tentato la via della correzione software, ma la curvatura di campo non è una distorsione geometrica facilmente compensabile digitalmente, poiché coinvolge la terza dimensione del piano ottico, ossia la distanza dal sensore.

Una delle soluzioni più eleganti e moderne è l’introduzione di sensori curvi, un’innovazione ancora sperimentale ma con enormi potenzialità. In questi dispositivi, il piano fotosensibile è fisicamente piegato per corrispondere meglio alla curvatura di Petzval generata da obiettivi tradizionali, eliminando così la necessità di complesse correzioni ottiche o algoritmiche. Nonostante le difficoltà produttive, alcuni prototipi presentati da Canon e da costruttori come Sony hanno mostrato che un sensore curvo consente di progettare obiettivi più semplici e compatti, con nitidezza più uniforme su tutta l’area dell’immagine.

Nel campo della fotografia astronomica, della microfotografia e delle riprese industriali, la curvatura di campo può essere sfruttata o annullata in funzione delle caratteristiche dell’apparato ricevente. In astrofotografia, ad esempio, l’adozione di correttori di campo (field flattener) è imprescindibile per garantire la messa a fuoco uniforme delle stelle su tutto il campo, pena la formazione di aloni o scie ai bordi del sensore. Nelle fotocamere ad alta precisione, come quelle montate su droni per rilievi topografici o su satelliti, il controllo millimetrico della curvatura è un requisito fondamentale.

La curvatura di campo resta, oggi come ieri, una delle aberrazioni più difficili da correggere completamente. Ogni progetto ottico comporta compromessi, e in molti casi il progettista sceglie di lasciare una minima curvatura residua, facilmente mascherabile chiudendo il diaframma o sfruttando la profondità di campo. Solo le ottiche più sofisticate, spesso con dieci o più elementi e lenti asferiche multiple, riescono a mantenere un piano di fuoco perfettamente piatto su sensori di grandi dimensioni, garantendo una nitidezza omogenea dal centro ai bordi.

Distorsione geometrica: la deformazione della realtà nella rappresentazione fotografica

La distorsione geometrica rappresenta un fenomeno ottico che altera la fedeltà spaziale delle immagini prodotte da un sistema fotografico. In termini semplici, consiste in una deformazione delle linee rette presenti nella scena reale, che non vengono riprodotte come tali sull’immagine finale. Questa aberrazione, pur non influenzando direttamente la nitidezza o la resa cromatica, ha un impatto visivo rilevante, soprattutto in ambiti quali la fotografia d’architettura, la fotografia tecnica e le riprese documentarie, dove la precisione delle proporzioni è essenziale.

Dal punto di vista tecnico, la distorsione geometrica si manifesta quando i raggi luminosi che attraversano l’obiettivo non mantengono una proporzionalità lineare tra l’angolo di incidenza e la posizione del punto immagine sul piano sensibile. Ciò genera una mappatura non lineare delle coordinate spaziali, con effetti più o meno evidenti a seconda del tipo e della severità della distorsione.

La distorsione più comune è la cosiddetta distorsione a barilotto (barrel distortion), tipica delle ottiche grandangolari. In questo caso l’ingrandimento diminuisce allontanandosi dall’asse e le linee rette che non passano dal centro si incurvano verso l’esterno, come se la scena fosse avvolta su una superficie convessa. Le immagini risultano così «gonfiate» al centro e compresse ai bordi, creando un effetto simile a quello di una lente fisheye, seppure meno accentuato. Questa distorsione è legata alla forma curva delle superfici ottiche e al modo in cui le lenti grandangolari refrangono i raggi luminosi marginali.

All’opposto, la distorsione a cuscinetto (pincushion distortion) è l’opposto: l’ingrandimento aumenta con la distanza dall’asse, ed è frequente nei teleobiettivi e sul lato tele degli zoom. Le linee rette che non passano dal centro si incurvano verso l’interno, come se gli angoli fossero tirati da una molla invisibile, con un risultato che altera le proporzioni. Esiste anche la distorsione a baffo, mista: a barilotto vicino al centro e a cuscinetto verso i bordi, tipica degli zoom di grande escursione.

Nel progettare un obiettivo, il controllo della distorsione geometrica è cruciale per ottenere una rappresentazione fedele della realtà. I progettisti utilizzano combinazioni di elementi ottici con curvature opposte, spesso con lenti a bassa dispersione o asferiche, in modo da bilanciare gli effetti deformanti. Nella pratica, l’eliminazione totale della distorsione è un obiettivo difficile da raggiungere, soprattutto negli obiettivi con ampio campo visivo, dove i compromessi tra apertura, nitidezza e correzione sono inevitabili.

L’analisi della distorsione avviene mediante strumenti di misura sofisticati, che utilizzano pattern geometrici (come griglie di linee rette) per rilevare le deviazioni e quantificarle con precisione. I dati ottenuti sono fondamentali per calibrare i software di correzione integrati nelle fotocamere digitali e nei programmi di post-produzione, che applicano trasformazioni geometriche per compensare gli errori ottici. Tuttavia, queste correzioni digitali possono comportare un lieve degrado della qualità d’immagine, specialmente nelle aree di transizione.

Storicamente, alcune tecniche fotografiche e ottiche hanno volutamente sfruttato la distorsione geometrica per scopi estetici o creativi. Le ottiche fisheye, ad esempio, utilizzano una distorsione a barilotto estrema per catturare campi visivi molto ampi, fino a 180°, creando immagini sferiche che offrono una percezione visiva unica e distintiva.

Nel contesto dell’architettura e della documentazione tecnica, l’uso di obiettivi con bassa distorsione è imprescindibile per evitare errori di misura e di rappresentazione. Ciò ha portato allo sviluppo di ottiche «rettilineari», progettate per mantenere le linee dritte il più possibile, anche a costo di aumentare il numero di elementi ottici e la complessità del sistema. Le ottiche di tipo «shift» o «tilt-shift», per esempio, permettono di correggere prospettive e distorsioni tramite movimenti meccanici del gruppo ottico rispetto al sensore, amplificando ulteriormente il controllo sulle immagini prodotte.

La distorsione geometrica assume una particolare rilevanza anche nei sistemi di imaging multispettrale e scientifico, dove la precisione spaziale è cruciale per l’analisi e l’interpretazione dei dati. Errori nella mappatura geometrica possono compromettere la validità delle osservazioni, richiedendo un’attenzione meticolosa nella calibrazione e correzione dei sistemi ottici.

In sintesi, la distorsione geometrica rappresenta una delle aberrazioni ottiche più visibili e riconoscibili, la cui comprensione e gestione sono fondamentali per la progettazione, l’uso e la valutazione critica delle macchine fotografiche e dei loro obiettivi. Il bilanciamento tra correzione ottica e compensazione digitale costituisce oggi un terreno di continua ricerca e innovazione nel campo della tecnologia fotografica.

Ottiche asferiche e loro ruolo nella correzione delle aberrazioni

Le lenti asferiche rappresentano una delle innovazioni più significative nella progettazione ottica delle macchine fotografiche, soprattutto per la loro capacità di ridurre o eliminare alcune delle principali aberrazioni ottiche che affliggono le lenti tradizionali sferiche. Per comprendere il loro ruolo, è necessario partire dalla differenza tra una superficie sferica e una asferica.

Le superfici delle lenti tradizionali sono sezioni di sfere o cilindri, caratterizzate da un raggio di curvatura costante. Questo tipo di superficie, sebbene relativamente semplice da produrre, introduce inevitabilmente aberrazioni ottiche, in particolare l’aberrazione sferica, che si manifesta perché i raggi luminosi che colpiscono la lente lontano dal centro vengono focalizzati a distanze diverse rispetto a quelli vicini all’asse ottico. Il risultato è una perdita di nitidezza e una sfocatura che si accentua con l’apertura del diaframma.

La lente asferica, invece, ha una superficie il cui raggio di curvatura varia progressivamente dal centro verso il bordo. Questa variazione è studiata con precisione tramite modelli matematici e simulazioni ottiche per compensare le distorsioni create dalla forma sferica. Il risultato è una lente che può correggere l’aberrazione sferica e migliorare significativamente la nitidezza e il contrasto dell’immagine.

Le ottiche asferiche sono particolarmente preziose nelle lenti ad alta apertura e negli obiettivi grandangolari, dove l’aberrazione sferica e altre distorsioni geometriche tendono a essere più evidenti. La loro introduzione ha permesso di progettare obiettivi più compatti e leggeri senza sacrificare la qualità dell’immagine.

La produzione di lenti asferiche è tecnicamente complessa e costosa. Tradizionalmente, la loro realizzazione richiedeva lavorazioni manuali di precisione o stampi speciali per la formatura di vetri o plastiche ottiche. Oggi, tecnologie come la molatura CNC ad alta precisione, la compression molding e l’uso di materiali plastici di alta qualità hanno permesso di abbattere i costi e aumentare la diffusione delle ottiche asferiche anche in obiettivi consumer. Secondo le ricostruzioni storiche, il primo elemento asferico prodotto in serie per un obiettivo fotografico fu quello del Golden Navitar 12 mm f/1.2 della Elgeet, per cineprese da 16 mm, nel 1956, lavorato per lucidatura a membrana. Oggi le superfici piccole si ottengono per stampaggio di vetro o plastica, quelle grandi con smerigliatura e lucidatura di precisione.

Oltre a correggere l’aberrazione sferica, le superfici asferiche aiutano a ridurre altre aberrazioni di ordine superiore, come l’astigmatismo e la curvatura di campo, migliorando la qualità dell’immagine su tutto il campo visivo. Possono anche contribuire a diminuire la distorsione, soprattutto in obiettivi grandangolari, rendendo le immagini più fedeli e meno deformate.

L’impiego delle lenti asferiche si integra spesso con altre tecnologie ottiche, come i rivestimenti antiriflesso e i vetri a bassa dispersione, per ottenere il massimo delle prestazioni. In molte ottiche moderne, è comune trovare diversi elementi asferici, ciascuno progettato per correggere specifiche aberrazioni.

Dal punto di vista del progettista, l’utilizzo di ottiche asferiche apre nuove possibilità progettuali, consentendo di raggiungere compromessi tra dimensioni, peso e resa ottica che prima erano irrealizzabili. Questo si riflette non solo nella qualità delle immagini, ma anche nella maneggevolezza e nella versatilità dell’obiettivo.

Nonostante i progressi tecnologici, la complessità delle superfici asferiche richiede controlli di qualità rigorosi per garantire che le proprietà ottiche corrispondano esattamente ai valori progettuali. Difetti nella lavorazione possono infatti introdurre aberrazioni impreviste o degradare la performance.

Le ottiche asferiche sono un pilastro della progettazione delle moderne macchine fotografiche: migliorano la qualità delle immagini e permettono di superare i limiti imposti dalle lenti tradizionali.

Come riconoscere le aberrazioni e scegliere un obiettivo

Capire a quale difetto si ha davanti aiuta a scegliere l’obiettivo e il diaframma. Un test semplice consiste nello scattare la stessa scena a tutta apertura e poi a uno o due stop più chiusi, su treppiede, e confrontare i bordi al cento per cento. Se la morbidezza e la perdita di contrasto diminuiscono, il responsabile principale è l’aberrazione sferica. Se compaiono frange verdi e viola davanti e dietro il piano di messa a fuoco, e spariscono chiudendo il diaframma, si tratta di cromatica longitudinale.

Le frange colorate che crescono verso i bordi del fotogramma, con colori opposti sui due lati dei contorni, indicano invece cromatica laterale, che non dipende dal diaframma e si corregge bene con i profili dell’obiettivo nei programmi RAW. Le stelle che ai bordi diventano piccole ali o comete a tutta apertura rivelano il coma. Un punto luminoso che si stira in un trattino orientato verso il centro dell’immagine segnala astigmatismo. Una pagina di testo fotografata frontalmente, con il centro a fuoco e i bordi sfocati che tornano nitidi solo rifocalizzando, indica curvatura di campo, anche se in una scena tridimensionale i due effetti sono più difficili da separare.

La distorsione si vede a occhio su orizzonti, cornici e colonne: con un grandangolare le linee che stanno ai lati si incurvano verso l’esterno, con molti teleobiettivi verso l’interno. Non va confusa con la vignettatura, che è un calo di luminosità verso gli angoli, né con la prospettiva, che dipende dalla distanza di ripresa e non dall’obiettivo. Molte fotocamere e programmi applicano la correzione della distorsione in modo automatico, deformando l’immagine con la funzione inversa a quella dell’obiettivo.

Nella scelta pesa lo scopo. Per l’architettura e la riproduzione di documenti contano distorsione e uniformità ai bordi, per l’astrofotografia coma e astigmatismo agli angoli, per il ritratto la resa dei fondi e il controllo della cromatica longitudinale. Gli obiettivi più luminosi sono anche i più difficili da correggere, perché a tutta apertura lavorano con i raggi più periferici. Per questo molti fotografi usano un obiettivo luminoso un paio di stop più chiuso del massimo, dove l’immagine è migliore, e tengono la tutta apertura per le situazioni in cui serve davvero. Anche il tipo di soggetto cambia il giudizio: un difetto invisibile in un paesaggio può rovinare un cielo stellato.
