Nel vocabolario tecnico della fisica applicata all’immagine, il dispositivo per fotografia istantanea si definisce come un sistema chimico-meccanico integrato, capace di svolgere le fasi di esposizione, sviluppo, trasferimento e stabilizzazione dell’immagine entro un unico supporto autonomo, escludendo l’intervento di laboratori esterni e riducendo la latenza temporale a poche decine di secondi. Il nucleo scientifico attorno a cui ruota questo miracolo tecnologico è il principio della diffusione con trasferimento di complessi d’argento, ideato in parallelo da André Rott e Edith Weyde, ma tradotto in un flusso operativo commerciale da Edwin Land. Per comprendere l’elettrochimica del processo a colori, occorre sezionare la pellicola in una serie di microscopici strati polimerici sovrapposti, il cui spessore complessivo non supera le poche decine di micron, dove ciascuno strato svolge un ruolo rigorosamente temporizzato nella migrazione dei flussi ionici.

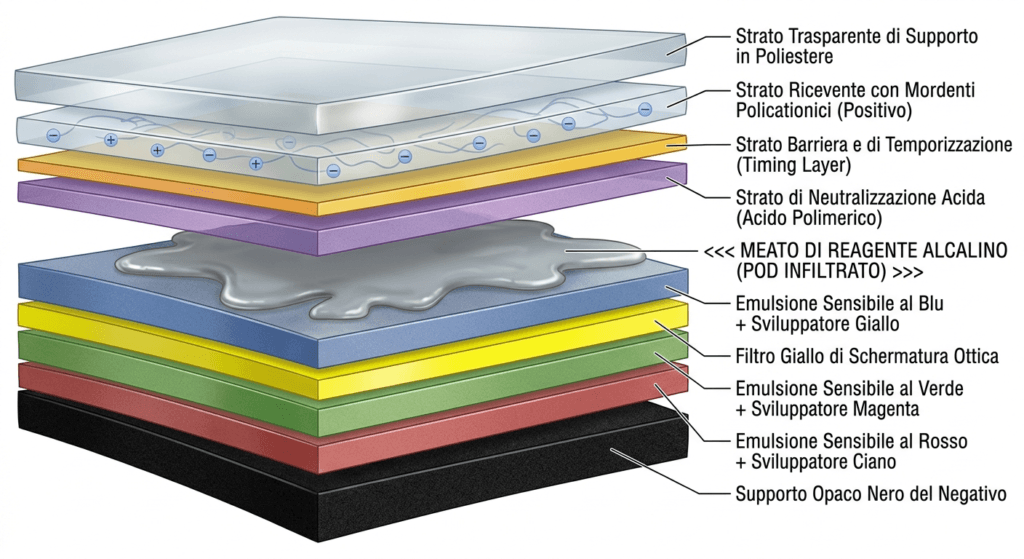

L’architettura di una pellicola a colori a diffusione si fonda sulla stretta interazione tra tre strati di emulsione sensibili alle tre componenti primarie della luce e tre strati adiacenti contenenti i cosiddetti dye developer. Queste molecole rappresentano la sintesi ingegneristica del sistema: esse uniscono, tramite un legame chimico covalente ma isolante dal punto di vista elettronico, un gruppo cromoforo (un colorante sottrattivo ciano, magenta o giallo) e un gruppo sviluppatore derivato dall’idrochinone. Quando la radiazione luminosa attraversa l’obiettivo, essa attraversa per prima l’emulsione sensibile al blu, dopodiché incontra un filtro giallo che scherma le lunghezze d’onda inferiori per evitare la sovraesposizione degli strati sottostanti, sensibili rispettivamente al verde e al rosso. I fotoni incidenti colpiscono i cristalli di alogenuro d’argento, modificando la struttura del reticolo cristallino e generando i centri di immagine latente che fungeranno da catalizzatori per la successiva fase di ossidoriduzione.
L’attivazione del processo chimico avviene all’atto dell’eiezione della pellicola attraverso il sistema dei rulli di pressione, il quale rompe un serbatoio flessibile contenente un gel alcalino ad altissima viscosità. Questo fluido, formulato con idrossido di potassio per garantire un valore di potenziale idrogeno compreso tra 13 e 14, contiene additivi reologici come la carbossimetilcellulosa o l’idrossietilcellulosa che gli conferiscono un comportamento di fluido non newtoniano pseudoplastico; tale proprietà consente al fluido di scorrere uniformemente sotto lo sforzo di taglio dei rulli per poi arrestarsi e consolidarsi istantaneamente tra il foglio negativo esposto e il foglio ricevente. L’ambiente fortemente alcalino ionizza i gruppi idrochinonici dei dye developer, rendendoli solubili e idonei alla migrazione verticale attraverso la gelatina rigonfiata dall’acqua del reagente.
Nei punti in cui l’emulsione all’argento ha registrato l’esposizione luminosa, si innesca una rapida reazione di riduzione: il gruppo sviluppatore del dye developer cede elettroni all’argento ionico, convertendolo in argento metallico insolubile. Questo processo di ossidazione altera lo stato di solubilità dell’intera molecola cromofora, provocandone l’ancoraggio e l’immobilizzazione fisica all’interno dello strato negativo. Nei punti non esposti, invece, il dye developer mantiene intatta la propria mobilità chimica e, non trovando argento da ridurre, diffonde liberamente verso l’alto, migrando attraverso i diversi strati di barriera fino a raggiungere lo strato ricevente superiore. Questo strato ospita polimeri quaternari di ammonio, noti come mordenti policationici, i quali instaurano forti legami ionici con le cariche negative dei coloranti diffusi, bloccandoli permanentemente in una matrice cristallina e formando l’immagine positiva finale visibile dall’esterno. Nelle pellicole integrali, l’esposizione e lo sviluppo avvengono senza che l’utente debba separare fisicamente i due fogli del sandwich polimerico. Questa architettura richiede che l’emulsione sia protetta dalla luce solare durante l’espulsione dalla fotocamera, operazione che si compie grazie alla presenza, all’interno del reagente viscoso, di una dispersione colloidale altamente riflettente di biossido di titanio accoppiata a coloranti indicatori ftaleinici. Questi ultimi, esposti al pH estremo del fluido alcalino, assumono una colorazione nera e opaca che scherma completamente gli strati fotosensibili sottostanti, riflettendo la radiazione solare esterna e garantendo l’incolumità dell’immagine latente durante lo sviluppo all’aperto. Solo quando l’acqua inizia a penetrare negli strati inferiori, si attiva il meccanismo di ottimizzazione del tempo di sviluppo pellicole istantanee guidato dallo strato di neutralizzazione acida, il quale abbassa gradualmente il pH del sistema, decolorando le ftaleine e rendendo trasparente il velo protettivo per rivelare l’immagine positiva consolidata sullo strato dei mordenti.
LA DINAMICA CHIMICA DEL pH SHIFT E I SISTEMI DI SCHERMATURA OTTICA
La stabilità cromatica a lungo termine e l’arresto preciso delle reazioni chimiche all’interno di una pellicola integrale dipendono esclusivamente dalla dinamica di controllo del pH shift. Se il sistema rimanesse indefinitamente in uno stato fortemente alcalino, le reazioni di ossidazione proseguirebbero degradando i coloranti, mentre l’argento metallico residuo subirebbe fenomeni di solubilizzazione e migrazione parassita, velando l’immagine positiva con macchie brunastre o alterazioni spettrali. La soluzione a questo problema chimico risiede nella complessa calibrazione temporale fornita dagli strati di temporizzazione, noti come timing layers, e dagli strati di acido polimerico insolubile, i quali agiscono come un vero e proprio orologio molecolare interno alla pellicola.

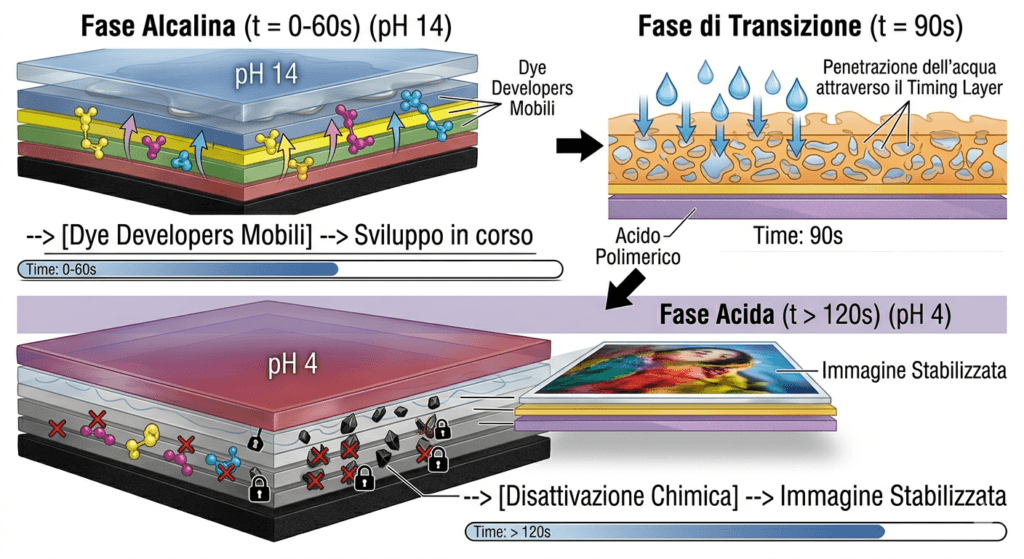

Il processo di neutralizzazione si avvia non appena il reagente alcalino viene steso dai rulli. Lo strato di acido polimerico, costituito da macromolecole contenenti gruppi carbossilici liberi, è inizialmente isolato dall’azione del fluido alcalino grazie alla presenza del timing layer, un film polimerico idrofilo (spesso composto da copolimeri di alcol vinilico e acetato di vinile) che funge da barriera permeabile all’acqua ma non agli ioni più voluminosi. Lo spessore e il grado di reticolazione di questo strato polimerico determinano la velocità di penetrazione delle molecole d’acqua: l’acqua impiega un tempo strettamente controllato, variabile tra 60 e 90 secondi a temperatura standard di 21°C, per idratare completamente il polimero e aprirne i pori microscopici. Una volta superata questa barriera protettiva, gli ioni potassio e idrossido liberi nel meato del reagente penetrano nello strato acido, dove vengono neutralizzati attraverso la protonazione dei gruppi carbossilici, originando acqua e sali stabili e abbassando drasticamente il pH dell’intero sistema fino a un valore compreso tra 4 e 5.
Questo repentino crollo del pH provoca tre effetti chimico-fisici simultanei e coordinati:
Arresto dello Sviluppo: Disattiva completamente il potere riducente dei gruppi idrochinonici residui nei dye developer, bloccando qualsiasi ulteriore riduzione degli alogenuri d’argento e congelando la migrazione dei coloranti.
Decolorazione Chimica dell’Opacizzante: Modifica la struttura elettronica dei coloranti indicatori ftaleinici presenti nella miscela con il biossido di titanio. A pH inferiore a 10, queste molecole perdono la loro configurazione coniugata altamente assorbente, passando dallo stato nero e opaco a uno stato molecolare perfettamente incolore e trasparente, permettendo così alla luce di riflettersi sullo strato bianco di titanio sottostante.
Insolubilizzazione e Fissaggio: Provoca l’insolubilizzazione dei polimeri mordenti nello strato ricevente, sigillando i coloranti ciano, magenta e giallo in una matrice polimerica stabile e impermeabile alle variazioni igrometriche ambientali.
La fisica della riflessione e della rifrazione della luce all’interno di questo sistema si appoggia alla teoria della diffusione della radiazione da parte di microparticelle sospese, governata dalle leggi dello scattering di Mie. La granulometria del biossido di titanio disperso nel reagente deve essere calibrata con una precisione nanometrica, prediligendo cristalli con diametro medio compreso tra 200 e 250 nanometri. Questa dimensione corrisponde esattamente alla metà della lunghezza d’onda media della luce visibile, configurando la condizione ottica ideale per massimizzare il potere coprente e la riflettanza dello strato bianco, che funge da sfondo riflettente per l’immagine positiva sovrastante.
Se la calibrazione del pH o lo spessore del timing layer subiscono alterazioni dovute a fattori esterni, come temperature d’esercizio inferiori a 10°C o superiori a 35°C, la cinetica chimica ne risente immediatamente. A basse temperature, la penetrazione dell’acqua attraverso il polimero barriera rallenta drasticamente, prolungando la fase alcalina e determinando una sovra-diffusione dei coloranti che altera il bilanciamento cromatico verso dominanti blu-verdastre; al contrario, temperature elevate accelerano prematuramente il pH shift, arrestando il trasferimento dei coloranti prima che abbiano raggiunto la densità ottica richiesta, con una conseguente perdita di contrasto e uno slittamento dei toni caldi verso il rosso-magenta. È per prevenire tali anomalie che i manuali d’uso delle storiche fotocamere prescrivevano l’utilizzo di appositi contenitori termici, comunemente denominati cold clip, per proteggere la pellicola nei primi istanti dello sviluppo in climi rigidi.
LA REOLOGIA DEI FLUIDI E L’INGEGNERIA DEI RULLI DI PRESSIONE

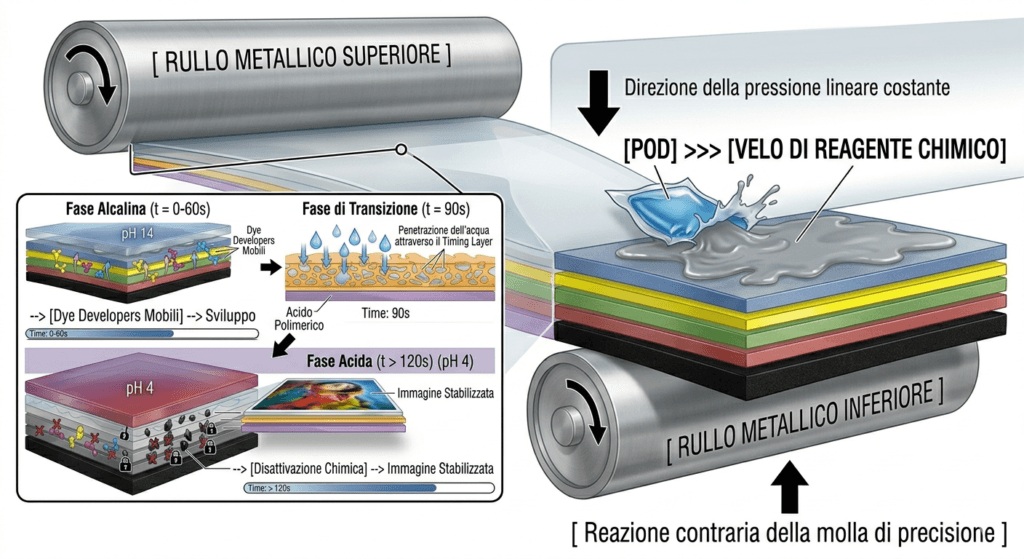

Se la chimica governa la sintesi dei colori, la meccanica dei rulli di pressione stabilisce le condizioni geometriche indispensabili affinché tale chimica possa esprimersi. All’interno di una fotocamera a sviluppo istantaneo, i rulli non fungono semplicemente da organo di trascinamento per l’eiezione della pellicola, ma operano come una vera e propria pressa di precisione a tolleranza micrometrica. Il loro compito consiste nel rompere la capsula del pod contenente il reagente chimico e stenderlo in un velo continuo, uniforme e privo di bolle d’aria su un’area che, nel formato classico della Polaroid SX-70, corrisponde a un quadrato di 79×79 mm.
I rulli sono realizzati in acciaio inossidabile ad alta durezza, rettificato e lappato per prevenire qualsiasi imperfezione superficiale che potrebbe graffiare la pellicola o causare accumuli localizzati di fluido. Il diametro dei rulli e la durezza delle molle di precarico che li tengono accoppiati sono calcolati per generare una pressione lineare specifica costante sul sandwich polimerico. Il gioco meccanico tra le superfici cilindriche dei due rulli deve essere mantenuto entro limiti rigidissimi, tipicamente compresi tra 50 μm e 70 μm, con una tolleranza di parallelismo inferiore a 5 μm lungo l’intero asse trasversale. Una deviazione infinitesimale da questi parametri altera lo spessore del menisco di reagente steso: uno spessore eccessivo provoca un rallentamento della diffusione e un accumulo di sali che opacizza l’immagine, mentre uno spessore insufficiente non fornisce una quantità di alcali adeguata a completare la riduzione dell’argento, generando ampie zone desaturate e prive di dettaglio.
Sotto il profilo della meccanica dei fluidi, il reagente chimico si comporta come un fluido non newtoniano con spiccate proprietà pseudoplastiche, la cui viscosità diminuisce all’aumentare dello sforzo di taglio applicato. Questa caratteristica reologica è fondamentale: quando la pellicola passa attraverso la stretta fessura dei rulli, l’elevata sollecitazione meccanica riduce istantaneamente la viscosità del gel, permettendogli di fluire in modo rapido e omogeneo lungo tutta la larghezza dell’emulsione. Non appena il supporto supera la linea dei rulli e lo sforzo di taglio si annulla, la viscosità del fluido risale repentinamente di diversi ordini di grandezza, bloccando il gel in posizione e impedendo che possa migrare lateralmente o fuoriuscire dai bordi sigillati della pellicola durante le manipolazioni dell’utente.
I principali problemi meccanici associati a questo sistema includono:
Banding Trasversale: Striature perpendicolari alla direzione di scorrimento, causate da micro-esitazioni del motore elettrico o da ingranaggi usurati, che provocano variazioni temporanee della velocità di eiezione e, di conseguenza, dello spessore del gel.
Danni da Ossidazione e Incrostazione: L’accumulo di residui di reagente essiccato sulla superficie dei rulli altera il profilo geometrico di pressione, traducendosi in difetti ripetitivi di sviluppo a ogni rotazione del rullo.
Scorrimento Laterale Asimmetrico (Mottle): Dovuto a un disallineamento dei perni di supporto o a una perdita di elasticità delle molle di carico, con conseguente accumulo di reagente su un solo lato della stampa.
Per garantire la ripetibilità del processo, le fotocamere professionali come la Polaroid 600 SE o i dorsi per grande formato si affidano a telai meccanici con rulli montati su cuscinetti a sfera schermati ad alta precisione e registri micrometrici per la calibrazione del gioco inter-assiale. Questo livello di accuratezza costruttiva spiega perché, nonostante l’apparente semplicità d’uso del mezzo istantaneo, la sua produzione industriale abbia richiesto standard di lavorazione metalmeccanica paragonabili a quelli della fabbricazione di strumenti ottici scientifici o di componenti per l’industria aerospaziale.
L’ARCHITETTURA INTERNA DELLA POLAROID SX-70 E LE SOLUZIONI OTTICO-RECCANICHE
La nascita della Polaroid SX-70 nel 1972 rappresenta una pietra miliare non solo per la storia della fotografia, ma per l’intera evoluzione dell’ingegneria industriale del Novecento. Fino a quel momento, le fotocamere istantanee erano apparecchi ingombranti, basati su sistemi di sviluppo a soffietto o a strappo che costringevano il fotografo a gestire scarti cartacei intrisi di chimici corrosivi. L’obiettivo fissato da Edwin Land era apparentemente impraticabile: racchiudere una fotocamera reflex monobiettivo (SLR) a sviluppo integrale in un corpo piatto, tascabile, rivestito in vera pelle e metallo, capace di aprirsi con un unico gesto fluido e di espellere una stampa asciutta e stabile direttamente nelle mani dell’utente.

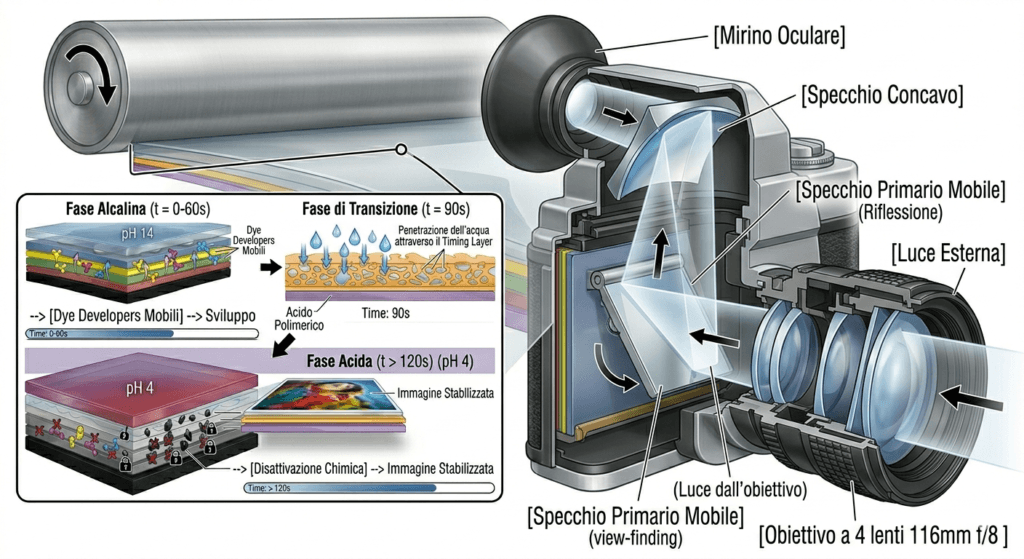

Per realizzare la prima reflex pieghevole della storia, l’equipe di ingegneri ottici dovette abbandonare gli schemi ottici tradizionali. Il cammino ottico all’interno della Polaroid SX-70 è un capolavoro di geometria non euclidea applicata alla riflessione luminosa. L’obiettivo, un obiettivo a quattro lenti da 116 mm con apertura massima pari a f/8, proietta la luce all’interno del soffietto pieghevole troncoconico. In fase di inquadratura, lo specchio primario mobile si trova abbassato sopra il piano della pellicola; la luce colpisce la sua superficie riflettente, viene deviata verso uno specchio asferico concavo posizionato nella parte posteriore del soffietto e, passando attraverso una piccola lente di Fresnel, viene focalizzata direttamente nell’oculare del mirino. Questo sistema brevettato consente una visione reflex reale esente da parallasse, visualizzando esattamente l’area di messa a fuoco che spazia da soli 26 cm all’infinito.
Al momento della pressione del pulsante di scatto, si attiva una sequenza elettromeccanica governata da un motore elettrico a magneti permanenti ad alta coppia, alimentato dalla batteria Polapulse integrata nella cartuccia della pellicola. Il ciclo operativo si articola in fasi sequenziali:
Sollevamento dello Specchio: Un sistema di camme e bielle solleva lo specchio primario mobile, liberando il percorso verso l’emulsione fotosensibile e coprendo contemporaneamente la luce proveniente dal mirino.
Esposizione Elettronica: L’otturatore a lamelle, controllato da un circuito integrato flessibile collegato a una cellula fotoelettrica al silicio, si apre per il tempo calcolato in millisecondi in base alla luce ambiente, spaziando da 1/180s a oltre 14s.
Ritorno e Trascinamento: L’otturatore si chiude, lo specchio primario ritorna nella posizione originaria di mira e il motore aziona un braccetto metallico che spinge il foglio superiore della pellicola verso la fessura dei rulli.
Eiezione e Sviluppo: La pellicola passa attraverso i rulli di pressione, provocando la rottura del pod e la stesa del reagente, completando l’intero ciclo meccanico in meno di 1,2 secondi.
Un’ulteriore evoluzione del concetto si ebbe con l’introduzione della tecnologia di messa a fuoco automatica sonar nel modello Polaroid SX-70 Sonar. Questo sistema si basava su un trasduttore elettrostatico che emetteva impulsi ultrasonici a una frequenza di 50 kHz, calcolando la distanza del soggetto tramite il tempo di volo dell’onda sonora riflessa. Un microcontrollore traduceva il tempo misurato in impulsi per un motore a passi che ruotava la lente frontale dell’obiettivo fino al raggiungimento della perfetta nitidezza. Questa innovazione permetteva di scattare in condizioni di oscurità totale, superando i limiti intrinseci della messa a fuoco manuale su vetro smerigliato in ambienti con scarsa illuminazione.
Un eccellente approfondimento sulla genesi estetica e ingegneristica di questo storico apparecchio è consultabile presso la collezione d’archivio del Cooper Hewitt, Smithsonian Design Museum, che conserva i brevetti originali e i primi modelli in polisulfone prodotti nello stabilimento di Cambridge. L’analisi di questi reperti evidenzia come l’intera fotocamera sia stata progettata attorno alla pellicola, invertendo il tradizionale paradigma per cui il supporto fotosensibile deve adattarsi alla macchina fotografica, e dimostrando che la forma dell’oggetto tecnologico è la diretta conseguenza fisica delle necessità chimiche del reagente.
IL CONFLITTO BREVETTUALE POLAROID VS KODAK E L’APPROCCIO FUJIFILM INSTAX
La storia della fotografia istantanea è stata segnata da uno dei più imponenti scontri legali del ventesimo secolo, una battaglia sulla proprietà intellettuale che ha ridefinito i confini del diritto brevettuale industriale nel campo dell’alta tecnologia. Il conflitto ebbe inizio nel 1976, quando la Eastman Kodak, che fino a quel momento aveva collaborato attivamente con Polaroid producendo gran parte dei supporti negativi per le pellicole peel-apart, decise di entrare direttamente nel mercato dello sviluppo immediato lanciando il proprio sistema proprietario, composto dalle fotocamere EK4 ed EK6 e dalla pellicola integrale PR10.
Polaroid reagì immediatamente depositando una denuncia per violazione di dodici brevetti chiave relativi alla struttura fisica della pellicola, alla chimica dei coloranti e alla meccanica dei rulli di pressione. La difesa di Kodak sosteneva che il proprio sistema fosse strutturalmente differente: a differenza delle pellicole Polaroid, in cui l’esposizione e la visione avvengono dallo stesso lato del sandwich polimerico, il sistema Kodak esponeva la pellicola dal retro e utilizzava agenti di sviluppo e chimiche di trasferimento basati su differenti molecole organiche. Il processo, svoltosi dinanzi alla Corte Federale del Massachusetts sotto la guida del giudice Rya Zobel, si protrasse per quasi un decennio e richiese la deposizione di centinaia di esperti di chimica dei polimeri e ottica geometrica.
Nel settembre del 1985, la corte emise la sentenza definitiva, stabilendo che Kodak aveva violato in modo sostanziale e intenzionale sette brevetti Polaroid relativi alla tecnologia della pellicola integrale e ai meccanismi di controllo dell’esposizione. La sentenza fu drastica: a Kodak venne imposto il divieto assoluto di produrre e commercializzare pellicole istantanee, costringendo l’azienda a chiudere i propri stabilimenti produttivi e a ritirare dal mercato milioni di fotocamere già vendute ai consumatori, per le quali non era più possibile reperire cartucce compatibili. Nel 1991, dopo ulteriori gradi di giudizio, Kodak venne condannata a risarcire a Polaroid la cifra record di 909 milioni di dollari, un risarcimento che segnò profondamente il bilancio della multinazionale di Rochester e confermò il monopolio assoluto di Polaroid nel settore occidentale della fotografia istantanea. La cronologia dettagliata di questa titanica battaglia legale è documentata negli archivi storici della United Press International, che conserva le dichiarazioni dei legali e i dettagli sulle transazioni finanziarie intercorse tra i due colossi americani.
Nel frattempo, sul mercato asiatico si muoveva la Fujifilm, la quale aveva compreso l’importanza di evitare qualsiasi contenzioso legale con la corazzata brevettuale di Edwin Land. Gli scienziati giapponesi progettarono un sistema alternativo che si basava su una chimica radicalmente diversa, confluito nel 1998 nel lancio del sistema Fujifilm Instax. L’architettura chimica Instax si fonda su un principio a esposizione posteriore: la luce attraversa il supporto trasparente sul retro del foglio, eliminando la necessità dello specchio di inversione all’interno della fotocamera e riducendo il rischio di riflessi interni indotti dal velo di biossido di titanio.

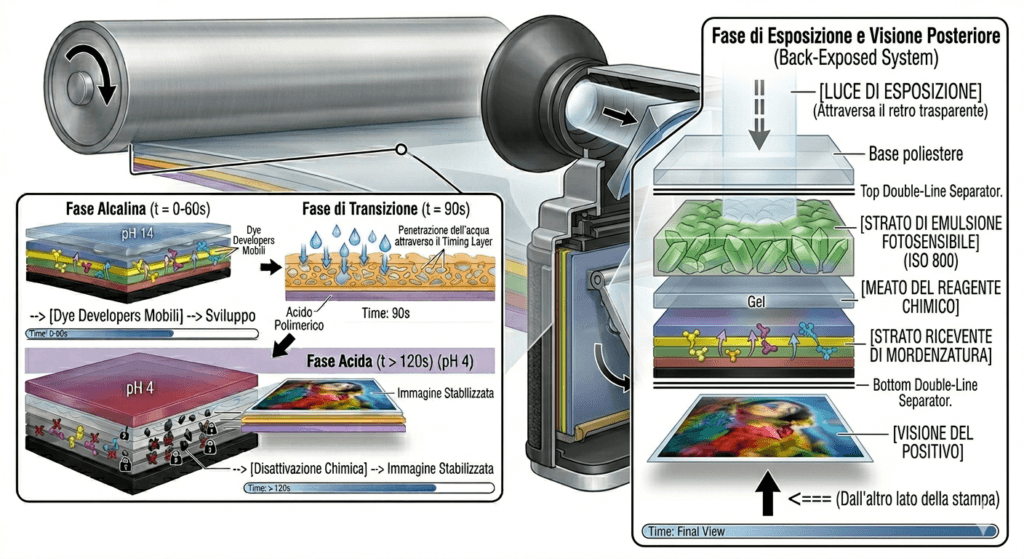

Questa inversione strutturale offre vantaggi tecnici notevoli:
Nitidezza Superiore: Poiché la luce non deve attraversare lo strato di reagente liquido per esporre l’alogenuro d’argento, la diffusione ottica è ridotta al minimo, garantendo una nitidezza dell’immagine significativamente più alta rispetto alle pellicole integrali tradizionali.
Sensibilità Elevata: La pellicola Instax vanta una sensibilità nominale di ISO 800, resa possibile dall’adozione di microcristalli di alogenuro d’argento tabulari a elevato rendimento quantico, che richiedono tempi di posa veloci e diaframmi più chiusi, aumentando la profondità di campo.
Velocità di Sviluppo: La chimica dei coloranti azometinici di derivazione cinematografica consente un’ottimizzazione del tempo di sviluppo pellicole istantanee che si completa in meno di 90 secondi a temperatura ambiente, offrendo un’eccellente neutralità dei toni carne e una resa cromatica satura e vivida, tipica del gusto fotografico giapponese.
Inoltre, Fujifilm scelse di alloggiare le batterie di alimentazione direttamente all’interno del corpo macchina e non nella cartuccia della pellicola, una scelta ecologica ed economica che riduce lo spreco di metalli pesanti e abbassa significativamente il costo di produzione di ogni singolo pacco pellicola, garantendo al contempo la sostenibilità commerciale del formato Instax Mini, Wide e Square fino ai giorni nostri.
IL PROGETTO IMPOSSIBLE E LA CHIMICA REINVENTATA DELLA NUOVA ERA ANALOGICA
Il declino della fotografia analogica indotto dalla rivoluzione digitale d’inizio millennio portò la Polaroid Corporation alla dichiarazione di bancarotta nel 2001 e alla successiva decisione, nel 2008, di dismettere definitivamente la produzione di tutte le pellicole istantanee, avviando lo smantellamento dello storico stabilimento di Enschede nei Paesi Bassi. Fu in questo scenario di imminente estinzione che si concretizzò l’iniziativa visionaria di Florian Kaps, André Bosman e Marwan Saab, i quali fondarono The Impossible Project con l’obiettivo di rilevare i macchinari superstiti della fabbrica olandese prima che venissero rottamati e di tentare la rifondazione della chimica istantanea da zero.

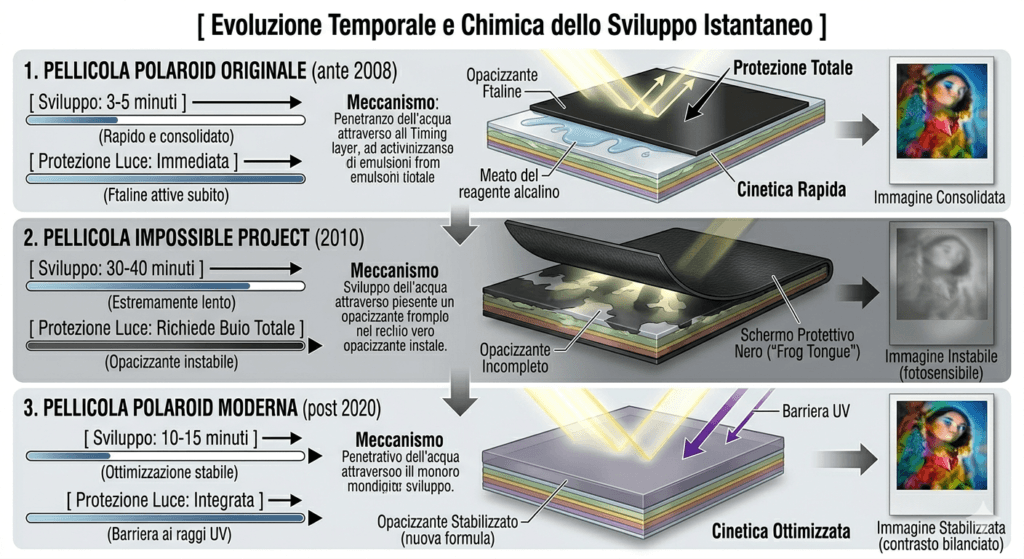

L’impresa si rivelò di una difficoltà scientifica immane. Polaroid non aveva lasciato formule scritte pronte all’uso e la maggior parte delle materie prime necessarie per la sintesi dei reagenti originali non era più reperibile sul mercato globale. Alcuni precursori chimici erano stati vietati dalle rigide normative ambientali europee della direttiva REACH, mentre i vecchi fornitori di sostanze chimiche speciali avevano chiuso o riconvertito le proprie linee di produzione. Il team di chimici di Impossible si trovò nella condizione di dover reinventare una formulazione elettrochimica stabile che potesse funzionare all’interno delle tolleranze meccaniche delle vecchie fotocamere vintage ancora in circolazione.
Uno dei problemi principali affrontati nella fase di ricerca e sviluppo riguardava la velocità del processo di sviluppo e la sensibilità alla luce della pellicola appena espulsa. Nelle pellicole Polaroid originali, lo strato opacizzante a base di ftaleine garantiva uno schermo immediato entro frazioni di secondo. I primi lotti sperimentali prodotti da Impossible nel 2010 richiedevano invece di essere protetti dalla luce solare per oltre 30 minuti dopo l’eiezione, poiché il nuovo opacizzante organico era estremamente lento a reagire e sensibile ai raggi UV, costringendo gli utenti a utilizzare speciali schermi di plastica nera applicati alla bocca d’uscita della fotocamera.
La stabilità termica era altrettanto precaria: la sensibilità spettrale delle emulsioni risentiva di fortissime derive cromatiche, virando verso una dominante calda color seppia se esposta a temperature superiori a 24°C, o verso un bluastro desaturato in ambienti freddi. Un’ampia documentazione scientifica su queste sfide è stata raccolta in vari saggi e pubblicazioni, tra cui gli articoli consultabili attraverso il portale del National Museum of American History, che traccia l’intera transizione tecnologica dalla Polaroid classica alle nuove formule eco-compatibili sintetizzate nei laboratori di Enschede
Attraverso anni di continue riformulazioni e grazie all’acquisizione del marchio Polaroid nel 2017 (con la successiva ridenominazione in Polaroid Originals e infine semplicemente in Polaroid), gli ingegneri chimici sono riusciti a perfezionare la calibrazione del pH nei sistemi fotografici a diffusione. Le moderne pellicole i-Type e 600 utilizzano oggi uno strato barriera a rilascio progressivo che garantisce un tempo di sviluppo completo ridotto a circa 10-15 minuti, con una resistenza all’esposizione luminosa quasi immediata e una stabilità dei neri e dei contrasti che si avvicina sensibilmente agli standard storici stabiliti da Edwin Land, salvaguardando un patrimonio culturale unico e garantendo la sopravvivenza dell’istantanea come medium artistico contemporaneo.
APPLICAZIONI METODOLOGICHE NELLA DIDATTICA E NELL’ARTE CONTEMPORANEA
La natura della fotografia istantanea risiede nella sua materialità irripetibile, un fattore che l’ha resa uno strumento di elezione sia nell’ambito della ricerca artistica d’avanguardia sia come sussidio pedagogico per lo studio della sensitometria e dell’ottica fisica. Nella didattica della fotografia, l’uso di una pellicola autosviluppante permette di visualizzare in tempo reale l’applicazione pratica della legge di reciprocità e delle curve caratteristiche di annerimento, offrendo agli studenti un feedback fisico immediato che facilita la comprensione del contrasto e della latitudine di posa.
Sul piano artistico e autoriale, l’istantanea non si limita alla cattura dell’istante, ma si presta a complesse manipolazioni fisiche e chimiche che trasformano la stampa da mera riproduzione a oggetto d’arte unico e non replicabile. Tra le tecniche più celebri e formalizzate dai professionisti della manipolazione dell’immagine si annoverano:
Emulsion Lift (Sollevamento dell’Emulsione): Questa procedura consiste nell’immergere una stampa integrale (preferibilmente di tipo Polaroid SX-70) in acqua calda a una temperatura di circa 70°C. L’acqua calda penetra attraverso gli strati polimerici e scioglie lo strato gelatinoso intermedio, permettendo di distaccare fisicamente la sottilissima pellicola che ospita l’immagine positiva dal supporto plastico originale. Questa pellicola fluttuante può essere successivamente distesa e adagiata su supporti alternativi, come carta per acquerello ad alta grammatura, vetro, metallo o legno, assumendo rugosità e deformazioni plastiche che conferiscono un carattere pittorico all’opera.
Manipolazione del Gel in Fase di Sviluppo: Sfruttando la lentezza dello sviluppo delle prime generazioni di pellicole a tempo zero, artisti come Lucas Samaras hanno introdotto la tecnica di esercitare pressioni localizzate sulla superficie trasparente della pellicola durante i primi minuti della diffusione. Utilizzando stili in legno o punte arrotondate, è possibile spostare fisicamente i coloranti non ancora solidificati all’interno della gelatina, creando effetti di distorsione espressionista che fondono il realismo fotografico con il gesto pittorico.
Recupero del Negativo Peel-Apart: Nel caso di pellicole come la celeberrima Polaroid Type 55 o la Fujifilm FP-100C, il foglio negativo rimosso dopo il distacco contiene un’immagine d’argento ad altissima definizione. Attraverso un bagno in una soluzione diluita di ipoclorito di sodio (comune candeggina), è possibile eliminare lo strato opaco posteriore di carbonio nero (il black backing), ottenendo un negativo trasparente perfetto, caratterizzato da una gamma tonale eccezionale e idoneo alla stampa ai sali d’argento in camera oscura o alla scansione digitale ad alta risoluzione.
Un patrimonio straordinario di queste sperimentazioni è ospitato e documentato nelle collezioni del Smithsonian Design Museum, che organizza regolarmente esposizioni dedicate alle applicazioni creative della tecnologia istantanea nel design e nell’arte visiva contemporanea. La persistenza di queste tecniche nell’era della riproducibilità digitale infinita dimostra che il valore dell’istantanea non risiede nella sua velocità (ormai ampiamente superata dagli schermi elettronici), bensì nella sua natura materica e tattile. L’immagine istantanea è un oggetto fisico unico che reca in sé le tracce fisiche del momento e dell’ambiente in cui è nata, configurando una “presenza” auratica che nessun pixel è in grado di replicare.
CONSERVAZIONE MUSEALE E TRATTAMENTO ARCHIVISTICO DEI SUPPORTI ISTANTANEI
La conservazione a lungo termine delle stampe istantanee rappresenta una delle sfide più complesse per i laboratori di restauro dei musei d’arte contemporanea. A differenza delle stampe fotografiche tradizionali ai sali d’argento stabilizzate tramite accurati lavaggi di fissaggio, le pellicole istantanee integrali racchiudono al proprio interno l’intera dotazione dei reagenti chimici residui della reazione di sviluppo, compresi i sali derivati dalla neutralizzazione acida e i coloranti non diffusi. Questa coesistenza forzata rende il supporto intrinsecamente instabile e altamente sensibile ai fattori di degradazione ambientale.
I principali meccanismi di degradazione chimica e fisica che colpiscono le pellicole istantanee integrali includono:
Fading Spettrale (Sbiadimento dei Coloranti): I coloranti organici utilizzati per la sintesi tricromatica sono soggetti a fotolisi se esposti alla radiazione ultravioletta solare o a illuminazione artificiale intensa. Il ciano e il giallo tendono a degradarsi più rapidamente del magenta, provocando una deriva cromatica progressiva verso tonalità calde e rossastre.
Idrolisi dei Polimeri: L’umidità relativa elevata accelera la scomposizione delle catene polimeriche del supporto in acetato di cellulosa o poliestere, provocando il rigonfiamento dello strato di gelatina e il conseguente distacco dei bordi sigillati con la fuoriuscita dei sali alcalini residui sotto forma di efflorescenze cristalline biancastre.
Invecchiamento Termico: Temperature elevate accelerano la cinetica di diffusione residua dei coloranti non legati ai mordenti, causando una perdita di nitidezza dei dettagli fini e un generale calo del contrasto d’immagine (il cosiddetto bleeding).
Per contrastare questi fenomeni patologici, gli archivisti applicano protocolli di conservazione preventiva rigorosamente codificati. Le stampe devono essere conservate in ambienti a atmosfera controllata, con temperatura costante impostata a 15°C (con tolleranza di ±1°C) e umidità relativa mantenuta stabile al 35% (con tolleranza di ±5%). Per l’archiviazione fisica si utilizzano esclusivamente buste singole in poliestere chemically inert esenti da plastificanti (prive di PVC) conformi agli standard internazionali ISO 18902, sistemate all’interno di scatole barriera in cartone d’archivio a pH neutro e prive di lignina.
Nel caso delle pellicole peel-apart, la stabilità d’archivio del positivo è generalmente superiore, a condizione che la stampa sia stata correttamente trattata all’atto dello sviluppo. Nei sistemi storici in bianco e nero che richiedevano l’applicazione del coater acido, la stesura uniforme di questa vernice protettiva era fondamentale per neutralizzare i residui alcalini superficiali e creare una barriera impermeabile all’ossigeno atmosferico. Il restauro di stampe d’epoca prive di questo trattamento richiede interventi complessi di micro-pulitura superficiale e deacidificazione chimica sotto cappa, operazioni che devono essere affidate a professionisti specializzati per prevenire la solubilizzazione dei delicati strati d’argento colloidale che formano l’immagine positiva.
Fonti
- Edwin H. Land – Biografia su Encyclopaedia Britannica
- Polaroid Corporation – storia e date chiave
- Polaroid Land Camera Model 95 – National Museum of American History
- Polaroid SX‑70 – scheda e cronologia
- SX‑70 – scheda oggetto Cooper Hewitt, Smithsonian Design Museum
- Polacolor (1963) – Timeline of Historical Film Colors / TIME 1963 – Articolo TIME 1963
- Polaroid vs Kodak – decisione e accordo (UPI 1991 / Justia 1986) – Memorandum of Decision
- Polavision – panoramica e dismissione
- Instax – storia, formati e specifiche
- Polaroid B.V. (Impossible → Polaroid Originals → Polaroid)
Edwin H. Land. One-Step Photography. Journal of the Optical Society of America, vol. 37, no. 2, 1947, pp. 61-77.
James G. Baker. The Optical System of the Polaroid SX-70 Land Camera. Saggi d’archivio Polaroid Corporation, Cambridge, 1973.
Polaroid Corporation vs. Eastman Kodak Company. Memorandum of Decision and Order. United States District Court, D. Massachusetts, Civil Action No. 76-1634-Z, 1985.
Stephen S. Cooper. The Chemistry of Photographic Dye Developers and Mordanting Systems. Academic Press, New York, 1978.
Florian Kaps. The Impossible Project: The Rebirth of Instant Photography. Saggi storici d’archivio Enschede, 2012.
Fujifilm Corporation. The Technology of Fujifilm Instax Films: Emulsion Structure and Chemical Processing. Fujifilm Technical Journal, no. 14, Tokyo, 1999.
National Museum of American History. Polaroid Land Camera Collection and Patent History Archives. Smithsonian Institution, Washington D.C.
Cooper Hewitt, Smithsonian Design Museum. Henry Dreyfuss and the Industrial Design of the Polaroid SX-70. Design History Series, New York.
Aggiornato Maggio 2026
Mi chiamo Alessandro Druilio e da oltre trent’anni mi occupo di fotografia in tutte le sue dimensioni: tecnica, culturale, storica e divulgativa. Una passione nata durante l’adolescenza e coltivata nel tempo attraverso lo studio, il collezionismo e una curiosità inesauribile per tutto ciò che riguarda questo straordinario linguaggio visivo. Su storiadellafotografia.com mi occupo di quattro ambiti che considero fondamentali per chiunque voglia capire davvero la fotografia, non solo praticarla. Scrivo di foto iconiche, quelle immagini che hanno cambiato il modo di vedere il mondo o che racchiudono in un singolo scatto un momento irripetibile della storia: ogni foto celebre ha una storia dietro che vale la pena raccontare. Mi occupo di curiosità fotografiche, gli aneddoti, i retroscena, i fatti sorprendenti che la storia della fotografia nasconde e che rendono questo mondo ancora più affascinante di quanto sembri. Tratto le componenti tecniche della macchina fotografica, dagli obiettivi al sensore, dall’otturatore al mirino, con un approccio che privilegia la chiarezza e la concretezza rispetto al tecnicismo fine a se stesso. Infine condivido consigli pratici e strumenti di utilità per chi fotografa, perché la conoscenza tecnica è preziosa solo quando si traduce in risultati migliori sul campo. Il mio approccio è sempre quello del divulgatore appassionato: rendere accessibile ciò che è complesso, e restituire a ogni aspetto della fotografia la profondità che merita.
