La legge di Snell-Descartes

La comprensione dell’evoluzione tecnologica degli obiettivi fotografici richiede un’analisi rigorosa della fisica che governa l’interazione tra la radiazione elettromagnetica e la materia transizionale vetrosa. Quando un fronte d’onda luminoso incide sulla superficie di un elemento ottico, la variazione della densità ottica del mezzo determina una variazione istantanea della velocità di propagazione della luce, fenomeno che si traduce macroscopicamente in una deviazione geometrica del raggio luminoso. Il principio cardine che descrive matematicamente questo comportamento è la legge di Snell-Descartes, la quale stabilisce una relazione costante tra i seni degli angoli di incidenza e di rifrazione e gli indici di rifrazione assoluti dei due mezzi coinvolti nel passaggio.

Il modello cinematico si fonda sul presupposto che la frequenza dell’onda luminosa rimanga invariata durante il transito tra i differenti dielettrici, mentre la lunghezza d’onda subisce una compressione proporzionale alla densità ottica del mezzo attraversato. L’indice di rifrazione assoluto di un materiale, indicato convenzionalmente con la lettera n, rappresenta il rapporto adimensionale tra la velocità della luce nel vuoto, definita dalla costante fisica c, e la velocità della luce nel mezzo specifico, identificata come v. L’equazione fondamentale si esprime pertanto nella forma:

n = \frac{c}{v}

Nel contesto della progettazione di una lente fotografica, il primo mezzo è quasi invariabilmente l’aria ambientale, il cui indice di rifrazione si approssima per convenzione all’unità, sebbene il suo valore reale a pressione standard e alla temperatura di venti gradi Celsius sia pari a circa 1.00027. Quando il raggio luminoso incontra la superficie convessa o concava di un elemento in vetro ottico caratterizzato da un indice n_2 superiore a quello del mezzo incidente n_1, l’angolo di rifrazione risulta cinematicamente inferiore all’angolo di incidenza. La formulazione matematica precisa della legge di Snell-Descartes viene espressa attraverso la seguente equazione:

n_1 \cdot \sin(\theta_1) = n_2 \cdot \sin(\theta_2)

In questo formalismo, il valore \theta_1 identifica l’angolo formato dal raggio incidente con la retta normale alla superficie nel punto di incidenza, mentre \theta_2 definisce l’angolo del raggio rifratto rispetto alla medesima normale. L’implicazione diretta di questa legge nella geometria costruttiva delle lenti risiede nella capacità di calcolare con precisione millimetrica la curvatura necessaria a far convergere i raggi luminosi verso un unico punto focale, situato sul piano del sensore o della pellicola chimica.

Tuttavia, il comportamento della luce non è uniforme lungo tutto lo spettro visibile, poiché l’indice di rifrazione di qualsiasi vetro ottico è una funzione strettamente dipendente dalla lunghezza d’onda della radiazione incidente, un fenomeno fisico noto come dispersione cromatica. Questa variazione introduce una complessa problematica geometrica, in quanto le lunghezze d’onda più corte, corrispondenti allo spettro del blu e del violetto, subiscono una rifrazione più accentuata rispetto alle lunghezze d’onda più lunghe, quali il rosso e l’infrarosso vicino. La quantificazione della dispersione di un determinato materiale vetroso viene operata attraverso il calcolo del numero di Abbe, indicato con la lettera V_d, il quale mette in relazione gli indici di rifrazione misurati a differenti linee di emissione spettrale standardizzate, specificamente le linee dell’elio e dell’idrogeno. La formula per il calcolo del numero di Abbe si configura nel modo seguente:

V_d = \frac{n_d - 1}{n_F - n_C}

All’interno di questa espressione, il parametro n_d rappresenta l’indice di rifrazione alla lunghezza d’onda di 587.6nm (linea d dell’elio), mentre n_F e n_C indicano rispettivamente gli indici alle lunghezze d’onda di 486.1nm (linea F dell’idrogeno, corrispondente al blu) e 656.3nm (linea C dell’idrogeno, corrispondente al rosso). Un valore elevato del numero di Abbe indica una bassa dispersione cromatica, caratteristica tipica dei vetri di tipo crown, mentre un valore ridotto denota una dispersione marcata, strutturalmente propria dei vetri flint. L’interazione tra la legge di Snell-Descartes e il diagramma di Abbe costituisce la base teorica su cui i progettisti sviluppano i doppietti acromatici, combinando elementi concavi e convessi con indici di rifrazione e poteri dispersivi opposti per fare in modo che le lunghezze d’onda principali convergano sul medesimo piano focale, minimizzando così l’aberrazione cromatica assiale che inficerebbe la nitidezza dell’immagine finale.

Evoluzione della Vetreria Ottica e l’Era di Jena

La traduzione pratica delle equazioni geometriche della rifrazione in strumenti di visione ad alta precisione ha richiesto una rivoluzione industriale e scientifica nei processi di fusione del vetro. Fino alla seconda metà dell’ottocento, la produzione di lenti era severamente limitata dalla disponibilità di materiali vetrosi omogenei, ridotti essenzialmente al vetro crown a bassa rifrazione e al vetro flint ad alta rifrazione ma affetto da una dispersione massiccia. Questo panorama tecnologico rendeva impossibile la correzione simultanea dell’aberrazione cromatica e dell’aberrazione sferica su ampie aperture di diaframma, costringendo i fotografi dell’epoca a utilizzare obiettivi con aperture geometriche ridotte, spesso limitate a f/11 o f/16, con conseguenti tempi di esposizione estremamente lunghi.

La svolta epocale si realizzò a Jena, in Germania, grazie alla collaborazione sinergica tra il fisico Ernst Abbe, il costruttore di strumenti di precisione Carl Zeiss e il chimico del vetro Otto Schott. Questo sodalizio scientifico trasformò l’empirismo della produzione vetraria in una disciplina rigorosamente scientifica, introducendo nuovi elementi chimici nella miscela di fusione, tra cui l’anidride borica e l’ossido di bario. L’introduzione del bario permise la creazione di una nuova classe di vetri, denominati crown al bario, i quali presentavano una caratteristica precedentemente ritenuta impossibile: un elevato indice di rifrazione combinato con una bassissima dispersione cromatica, ovvero un alto numero di Abbe. Questo avanzamento permise di applicare la legge di Snell-Descartes con un’efficacia geometrica senza precedenti, riducendo le curvature delle lenti necessarie a ottenere un determinato potere diottrico e, di conseguenza, minimizzando le aberrazioni geometriche di ordine superiore.

La fondazione della Schott AG nel 1884 segnò l’inizio dell’era moderna dell’ottica fotografica, consentendo lo sviluppo di schemi ottici rivoluzionari che definiscono ancora oggi la struttura dei moderni obiettivi professionali. La disponibilità di vetri ottici con indici di rifrazione stabili e controllati permise a Paul Rudolph di progettare l’obiettivo Anastigmat nel 1890, successivamente evolutosi nel celebre schema Zeiss Protar, in grado di correggere simultaneamente l’astigmatismo e la curvatura di campo su un angolo di campo esteso. Pochi anni dopo, nel 1902, lo stesso Rudolph formulò lo schema Zeiss Tessar, un obiettivo composto da quattro elementi disposti in tre gruppi, il quale sfruttava le proprietà dei vetri al bario per offrire un’ottima nitidezza e un contrasto elevato a un’apertura di f/6.3, un valore straordinario per il periodo, successivamente incrementato fino a f/2.8.

La tabella seguente illustra le proprietà ottiche fondamentali delle principali categorie di vetro sviluppate durante l’evoluzione della progettazione ottica, evidenziando il rapporto tra indice di rifrazione e dispersione:

Il ventesimo secolo ha visto un ulteriore raffinamento della chimica dei vetri con l’introduzione delle terre rare, in particolare l’ossido di lantanio, che ha permesso di spingere gli indici di rifrazione ben oltre il valore di 1.8, mantenendo al contempo una dispersione moderata. Questi materiali hanno aperto la strada alla progettazione di obiettivi per il cinema e la fotografia caratterizzati da aperture geometriche estreme, come lo Zeiss Planar 50mm f/0.7, originariamente sviluppato per il programma spaziale Apollo della NASA e successivamente impiegato dal regista Stanley Kubrick per riprendere scene illuminate esclusivamente dalla luce delle candele. La capacità di deviare la luce con angoli acuti senza introdurre scomposizioni cromatiche distruttive ha reso possibile la cinematografia moderna, fornendo ai direttori della fotografia strumenti capaci di operare in condizioni di illuminazione critiche senza rinunciare alla risoluzione micro-contrastata dei dettagli.

Architettura Meccanica e Progettazione degli Schemi Ottici Moderni

La transizione dai sistemi di calcolo manuali agli algoritmi di ray-tracing computerizzato ha radicalmente mutato l’architettura interna degli obiettivi fotografici professionali. Un moderno obiettivo fotografico, sia esso un’ottica fissa a elevate prestazioni o un complesso sistema zoom a escursione focale variabile, non è più concepito come una sequenza di lenti singole, bensì come un insieme sinergico di gruppi ottici mobili che interagiscono dinamicamente durante le operazioni di messa a fuoco e variazione della focale. La stabilità meccanica di queste strutture è fondamentale, poiché tolleranze micrometriche nel posizionamento degli elementi possono inficiare completamente l’omogeneità della rifrazione descritta dalla legge di Snell-Descartes, introducendo asimmetrie geometriche note come decentramento ottico.

All’interno di uno schema ottico contemporaneo, come i complessi obiettivi cinematografici della serie Arri Signature Prime, il percorso della luce viene orchestrato da tre macro-gruppi principali: il gruppo frontale di messa a fuoco, il gruppo centrale adibito alla variazione dell’ingrandimento (nel caso dei sistemi zoom) o alla correzione dei passaggi aberranti a brevi distanze, e il gruppo posteriore di focalizzazione, il quale proietta l’immagine formata sul piano focale dove risiede il sensore digitale. Ciascun gruppo sfrutta l’accoppiamento di elementi con caratteristiche rifrattive differenziate; ad esempio, l’integrazione di lenti asferiche permette di superare i limiti geometrici della lente sferica tradizionale, il cui profilo curvilineo costante genera una variazione del punto di fuoco tra i raggi che transitano per l’asse ottico e quelli che colpiscono i margini periferici dell’elemento ottico.

L’inserimento di una superficie asferica, il cui raggio di curvatura varia matematicamente in funzione della distanza dall’asse centrale, consente di convogliare tutti i raggi incidenti in un unico punto focale geometrico, eliminando alla radice l’aberrazione sferica. Questo consente di ridurre drasticamente il numero complessivo di elementi necessari all’interno dell’obiettivo, con un duplice vantaggio: una netta riduzione del peso complessivo della struttura meccanica e una diminuzione delle superfici di aria-vetro che, nonostante i trattamenti antiriflesso d’avanguardia, introducono inevitabilmente una parziale dispersione della luce per riflessione interna, abbassando il contrasto nativo dell’ottica.

[Schema Ottico Ideale di un Obiettivo Moderno]
Luce Incidente ──> [Gruppo Frontale ED] ──> (Lente Asferica) ──> [Diaframma] ──> [Gruppo Posteriore Focus] ──> Piano Sensore

Durante il processo di messa a fuoco, i moderni sistemi a motorizzazione lineare muovono gruppi ottici interni leggeri e isolati, una tecnica costruttiva denominata internal focusing o rear focusing. Questo approccio garantisce che la lunghezza fisica esterna dell’obiettivo rimanga costante, impedendo variazioni nel bilanciamento dei pesi sulla piastra della cinepresa o sul gimbal e prevenendo l’aspirazione di polvere o umidità all’interno del barilotto attraverso i giochi meccanici. Dal punto di vista della cinematografia professionale, l’architettura meccanica deve inoltre azzerare il fenomeno del focus breathing, ovvero la mutazione involontaria della lunghezza focale e dell’ingrandimento del campo inquadrato che si verifica quando si sposta il piano di messa a fuoco da un soggetto in primo piano allo sfondo; questo difetto viene corretto introducendo camme meccaniche elicoidali a doppia progressione o assi di movimento elettronici indipendenti coordinati dal firmware dell’ottica.

La gestione del flusso luminoso richiede inoltre un controllo rigoroso della diffrazione e della riflessione parassita, obiettivi perseguiti mediante la stesura di rivestimenti antiriflesso multistrato depositati tramite evaporazione sotto vuoto termico, come il celebre trattamento Zeiss T* o le moderne nanotecnologie a indice di rifrazione graduale. Questi rivestimenti creano un’interfaccia di transizione in cui la legge di Snell-Descartes opera su scala nanometrica, annullando le onde riflesse per interferenza distruttiva e massimizzando la trasmissione della luce oltre il 99.8% per singola superficie vetrosa. La precisione di questi trattamenti è l’elemento che consente alle ottiche moderne di mantenere un contrasto eccezionale anche in condizioni di forte controluce, preservando la gamma dinamica richiesta dai sensori digitali di ultima generazione.

Interfaccia Tra Ottica e Sensori Digitali ad Alta Risoluzione

L’avvento dei sensori digitali CMOS e CCD ad altissima densità di pixel, caratterizzati da risoluzioni che superano frequentemente i cento megapixel nel medio formato e gli otto kilopixel nel comparto cinematografico, ha imposto una profonda revisione dei criteri di progettazione ottica. A differenza della pellicola chimica alogenuro d’argento, la cui struttura tridimensionale ed emulsionata era in grado di assorbire la luce con discreta efficienza anche quando i raggi incidevano con angoli estremamente inclinati rispetto alla perpendicolare del piano, i fotositi di un sensore digitale sono strutture bidimensionali pozzo di potenziale situate sul fondo di una matrice di micro-lenti e filtri colore Bayer.

Questa configurazione strutturale implica che i raggi di luce che colpiscono i pixel periferici del sensore con un angolo di incidenza elevato subiscano una marcata perdita di efficienza quantica, un fenomeno fisico noto come vignettatura naturale da coseno alla quarta, oltre a generare fenomeni di crosstalk ottico ed elettrico tra fotositi adiacenti. Quando il raggio luminoso devia bruscamente a causa di un disegno ottico non ottimizzato, la luce non riesce a penetrare interamente nella cavità del fotosito, determinando una caduta di luce ai bordi dell’immagine e un’alterazione della fedeltà cromatica dovuta alla rifrazione anomala attraverso il filtro di bayer interposto.

Per ovviare a questa limitazione geometrica, i progettisti di obiettivi moderni adottano schemi ottici rigorosamente telecentrici o quasi-telecentrici dal lato dell’immagine. La telecentricità spaziale si ottiene posizionando la pupilla d’uscita dell’obiettivo a una distanza virtuale infinita rispetto al piano del sensore; in termini pratici, questo significa che i raggi luminosi emergenti dall’ultimo elemento di vetro dell’obiettivo viaggiano in modo parallelo o quasi parallelo all’asse ottico lungo tutta la superficie del sensore, impattando ogni singolo pixel con un angolo di incidenza prossimo allo zero rispetto alla normale alla superficie.

L’applicazione rigorosa della legge di Snell-Descartes nell’ultimo gruppo ottico assicura che il raggio non subisca deviazioni laterali distruttive prima dell’impatto con la struttura del silicio. Questa uniformità geometrica garantisce una distribuzione della luce perfettamente omogenea e una nitidezza costante dal centro geometrico del fotogramma fino agli angoli più estremi, una specifica imprescindibile per le ottiche destinate alla riproduzione architettonica o alla cinematografia in formato anamorfico. Inoltre, la telecentricità riduce drasticamente l’insorgenza di aberrazioni cromatiche laterali che i sensori digitali ad alta densità tendono ad amplificare sotto forma di artefatti di colorazione verde o magenta sui bordi ad alto contrasto.

Nel contesto della produzione video professionale e cinematografica, la risoluzione dell’ottica deve sposarsi con la capacità del sistema fotocamera-sensore di gestire flussi di dati massicci. Un’ottica che non introduce aberrazioni geometriche permette al sensore di catturare dettagli netti e privi di micro-sfocature causate dall’astigmatismo; dal punto di vista dell’elettronica di bordo e della compressione dei dati, un’immagine otticamente perfetta si traduce in una drastica ottimizzazione dei processi di calcolo. Nei codec di registrazione inter-frame e intra-frame, la presenza di micro-contrasti nitidi e privi di rumore ottico derivante da aberrazioni cromatiche riduce l’entropia del segnale video, permettendo all’algoritmo di compressione di operare in modo efficiente, ottimizzando il bitrate video fotocamere ed evitando la comparsa di macroblocchi digitali o artefatti di compressione nelle aree ricche di texture fini.

Tecniche di Calibrazione e Controllo della Qualità in Laboratorio

La produzione di un obiettivo fotografico di classe cinematografica o professionale richiede protocolli di verifica e calibrazione di complessità scientifica, volti ad accertare che ogni singola unità prodotta rispetti le specifiche nominali matematiche elaborate in fase di progettazione. Il parametro di riferimento universale per la valutazione della qualità d’immagine di un sistema ottico è la Modulation Transfer Function, acronimo MTF, una funzione matematica che misura la capacità dell’obiettivo di trasferire il contrasto di una mira ottica a diverse frequenze spaziali, espresse in coppie di linee per millimetro (lp/mm). Un obiettivo ideale dovrebbe trasferire il 100% del contrasto originale, ma i fenomeni di diffrazione e le aberrazioni residue riducono inevitabilmente questo valore all’aumentare della frequenza spaziale.

I test di laboratorio vengono eseguiti utilizzando banchi ottici di collimazione millimetrica, strumenti di altissima precisione isolati dalle vibrazioni ambientali tramite sistemi di sospensione pneumatica attiva. L’obiettivo in esame viene montato su un supporto rotante micrometrico e investito da un fascio di luce perfettamente parallelo generato da un collimatore a specchio parabolico; l’immagine formata dall’ottica viene catturata da un microscopio di analisi dotato di un sensore digitale calibrato privo di filtri anti-aliasing, il quale analizza la scomposizione della Point Spread Function, ovvero la figura di diffrazione generata dall’ottica quando focalizza una sorgente luminosa puntiforme infinitesimale.

Le deviazioni della Point Spread Function dalla simmetria circolare perfetta indicano la presenza di aberrazioni geometriche specifiche. Un allungamento della figura lungo l’asse radiale o tangenziale rivela la presenza di astigmatismo o di coma, mentre una distribuzione asimmetrica dell’intensità luminosa denota un difetto di centratura meccanica di uno o più elementi interni. Attraverso l’uso di software di analisi interferometrica come Zemax OpticStudio, gli ingegneri ottici analizzano il fronte d’onda emergente dall’ottica, confrontandolo con il modello teorico basato sulla legge di Snell-Descartes.

[Flusso di Analisi Interferometrica sul Banco Ottico]
Sorgente Laser ──> Collimatore ──> Obiettivo in Esame ──> Sensore di Fronte d'Onda Shack-Hartmann ──> Elaborazione Software MTF

La calibrazione fine degli obiettivi cinematografici prevede la regolazione manuale o elettronica dello spessore dei rasamenti metallici, denominati shims, posizionati flangiati sotto l’innesto meccanico dell’ottica, tipicamente un innesto PL o LPL. Questa operazione modifica la distanza di flangia, ovvero la distanza precisa tra l’ultimo elemento ottico posteriore e il piano del sensore, con una tolleranza richiesta che si attesta nell’ordine dei due micrometri. Una corretta regolazione della distanza di flangia è cruciale per garantire la precisione delle scale metriche incise sul barilotto dell’obiettivo, permettendo ai focus puller di operare con assoluta certezza matematica durante le riprese sul set, dove un errore di pochi millimetri nella stima della distanza di messa a fuoco distruggerebbe la nitidezza sul soggetto principale quando si lavora a diaframmi estremamente aperti come f/1.4 o f/1.2.

Nei laboratori di metrologia ottica più avanzati, come quelli gestiti dalla fondazione SPIE Digital Library, si effettuano inoltre misurazioni spettrofotometriche per determinare l’indice di trasmissione spettrale totale dell’obiettivo, parametro espresso tramite il T-stop. A differenza del diaframma geometrico f-stop, che esprime unicamente il rapporto matematico tra la lunghezza focale e il diametro della pupilla d’ingresso, il valore T-stop descrive l’effettiva quantità di luce che attraversa l’obiettivo e raggiunge il sensore, tenendo conto delle perdite per assorbimento del vetro e riflessione parassita. La calibrazione del T-stop è un requisito stringente per la cinematografia professionale, poiché garantisce che obiettivi differenti montati sulla stessa cinepresa mantengano una densità espositiva identica sul fotogramma a parità di valore impostato, eliminando variazioni di luminosità nei passaggi di inquadratura durante il montaggio finale del film.

Prompt per Nanobanana

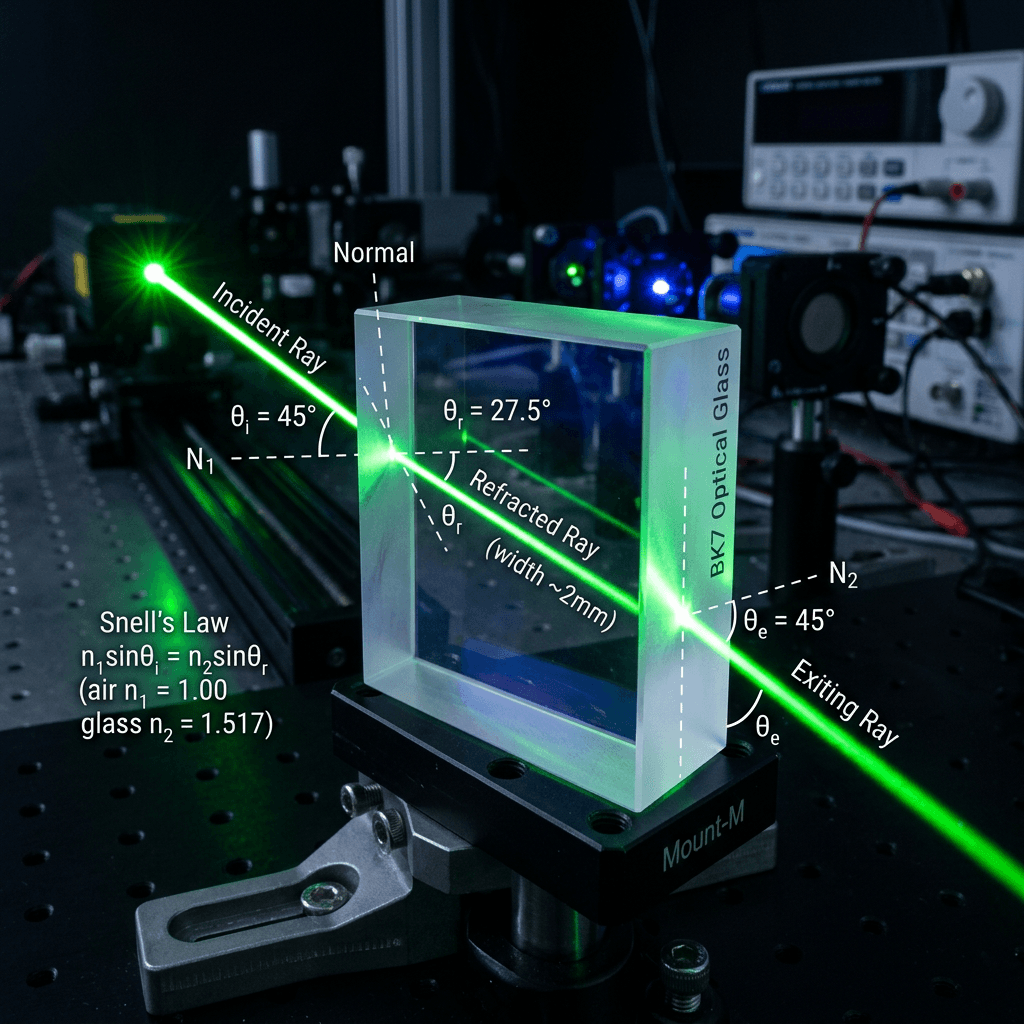

• Prompt 1 (Sezione 1): Un diagramma scientifico e ultrarealistico in stile macro che mostra un raggio laser di colore verde brillante che attraversa un blocco prismatico di vetro ottico purissimo. Il raggio incide sulla superficie con un angolo geometrico ben visibile ed è rifratto nettamente verso l’interno secondo le leggi dell’ottica fisica. Sulla superficie del vetro sono visibili micro-riflessi azzurrati dati dal trattamento antiriflesso. Lo sfondo è un laboratorio di fisica ottica in penombra, con macchinari di misurazione sfocati. L’atmosfera è tecnica, fredda e ad altissima precisione visiva.

• Prompt 2 (Sezione 2): Una veduta ultrarealistica dell’interno di una storica officina di fusione del vetro a Jena alla fine dell’ottocento. Grandi crogioli di argilla incandescente contengono silicio fuso che emana una luce arancione dorata. Scienziati e artigiani ottici in abiti storici da lavoro esaminano una lente grezza appena colata, trasparente come l’acqua, sollevandola davanti a una finestra da cui entra una luce diurna diffusa. Sullo sfondo si notano scaffalature in legno massiccio piene di strumenti di misura in ottone e quaderni di calcolo densi di formule scritte a mano.

• Prompt 3 (Sezione 4): Una ripresa macro di dettaglio ultrarealistica della sezione posteriore di un obiettivo cinematografico professionale smontato su un banco da lavoro hi-tech. Si vedono i contatti elettronici dorati dell’innesto a baionetta e la complessa disposizione dei rasamenti metallici di calibrazione argentati. L’elemento ottico posteriore in vetro è enorme e riflette la luce del laboratorio con sfumature violacee e verdi dovute ai trattamenti nanometrici. Attrezzi di precisione come calibri digitali e cacciaviti da orologiaio sono disposti ordinatamente su un tappetino antistatico blu opaco.

Fonti

• Abbe, E. (1873). Beiträge zur Theorie des Mikroskops und der mikroskopischen Wahrnehmung. Archiv für mikroskopische Anatomie.

• Rudolph, P. (1890). Über das von Carl Zeiss hergestellte neue photographische Objectiv: Das Anastigmat. Zeitschrift für Instrumentenkunde.

• Schott, O. (1886). Über neue Glasflüsse zur Herstellung optischer Gläser. Verhandlungen des Vereins zur Beförderung des Gewerbfleisses.

• Kingslake, R. (1992). A History of the Photographic Lens. Academic Press.

• Born, M., & Wolf, E. (1999). Principles of Optics: Electromagnetic Theory of Propagation, Interference and Diffraction of Light. Cambridge University Press.

• Smith, W. J. (2007). Modern Optical Engineering: The Design of Optical Systems. McGraw-Hill Education.

• SCHOTT Advanced Optics – Technical Materials Database

• Zemax OpticStudio Core Mathematical Reference Manual
