Esporre a destra in fotografia: ETTR, protezione delle alte luci e come leggere la dinamica del sensore

Nella storia della tecnica fotografica esistono alcune intuizioni che, una volta comprese, modificano permanentemente il modo in cui si guarda a un problema. L’esposizione a destra, nota con l’acronimo inglese ETTR (Expose To The Right), è una di queste: un principio che sembra controintuitivo al primo incontro, che confligge con ciò che l’occhio vede sul monitor della fotocamere e persino con l’istogramma interpretato superficialmente, ma che risponde a una logica fisica inoppugnabile iscritta nel modo in cui i sensori digitali catturano la luce. Capire l’ETTR, e la sua controparte ETTL (Expose To The Left), significa smettere di trattare l’esposizione come una variabile estetica e cominciare a trattarla come una variabile tecnica di acquisizione del segnale, con regole proprie che derivano dall’elettronica del sensore prima ancora che dall’estetica dell’immagine.

Questo articolo presuppone che il lettore conosca già le basi dell’esposizione, il funzionamento dell’istogramma e i fondamenti dell’HDR, argomenti trattati in altri contributi di questo sito. L’obiettivo qui è diverso: costruire una comprensione tecnica precisa del perché l’ETTR funziona, di quando smette di funzionare, di come si è evoluta con i sensori moderni ad altissima gamma dinamica, e di come la gestione delle alte luci e delle ombre si intrecci con questa tecnica in modo non sempre lineare. Il risultato che si cerca non è la memorizzazione di una regola, ma la comprensione di un meccanismo: solo così il fotografo può applicare il principio con giudizio nei casi in cui la regola grezza direbbe una cosa e il soggetto ne richiederebbe un’altra.

Histogram-ETTR
Di Joe HaythornthwaiteUploaded by Nagualdesign at en.wikipedia – Created by Joe HaythornthwaiteTransferred from en.wikipedia by SreeBot, CC0, https://commons.wikimedia.org/w/index.php?curid=18080202

Come il sensore digitale acquisisce la luce: il pozzo di fotoni e la distribuzione del segnale

Ogni singolo fotodiodo di un sensore digitale funziona come un pozzo di raccolta di fotoni: durante l’esposizione, i fotoni che raggiungono il fotodiodo liberano elettroni per effetto fotoelettrico, e questi elettroni si accumulano nel pozzo. Al termine dell’esposizione, la carica accumulata viene letta e convertita in un valore numerico digitale tramite il convertitore analogico-digitale (ADC). La capacità massima del pozzo, detta full well capacity, è il numero massimo di elettroni che il fotodiodo può raccogliere prima di saturarsi: oltre questo limite, i fotoni aggiuntivi non producono ulteriori elettroni misurabili, e il fotodiodo registra semplicemente il valore massimo della sua scala, corrispondente al clipping delle alte luci o sovraesposizione.

La full well capacity varia significativamente tra i diversi tipi di sensori. I sensori full frame di fascia alta raggiungono tipicamente valori tra 50.000 e 100.000 elettroni per fotodiodo; i sensori di formato più piccolo, con fotodiodi fisicamente più piccoli, hanno full well capacity inferiori, spesso tra 10.000 e 30.000 elettroni. Questa capacità è la misura fisica assoluta del contenuto informativo che il fotodiodo può raccogliere: ogni elettrone in più o in meno è un’informazione in più o in meno nel file finale.

Il punto cruciale per comprendere l’ETTR è la distribuzione di questi valori all’interno della scala tonale. I sensori digitali hanno una risposta lineare alla luce: il numero di elettroni accumulati è proporzionale al numero di fotoni ricevuti. Raddoppiare l’illuminamento produce il doppio degli elettroni, triplicarlo ne produce il triplo, e così via. Questa linearità è la caratteristica fisica fondamentale dei fotodiodi al silicio, e distingue radicalmente il sensore digitale dalla pellicola fotografica, che ha invece una risposta con caratteristica a S (la curva H&D, Hurter and Driffield) con compressione progressiva alle alte e alle basse luci.

La linearità del sensore ha una conseguenza aritmetica immediata che spiega tutto il ragionamento ETTR. In un sistema a 14 bit, la scala numerica di output va da 0 a 16.383 valori. Ogni stop di esposizione corrisponde a un raddoppio della luce raccolta, e quindi a un raddoppio del numero di elettroni e del valore ADC. Questo significa che lo stop più luminoso, quello immediatamente sotto la saturazione, da solo occupa metà dell’intera scala numerica: i valori da 8.192 a 16.383, ovvero 8.192 livelli tonali. Lo stop successivo, più scuro di un’unità, occupa la metà dei livelli rimanenti: da 4.096 a 8.191, ovvero 4.096 livelli. Lo stop ancora più scuro: 2.048 livelli. E così via, dimezzando a ogni stop verso il basso: 1.024, 512, 256, 128, 64, 32, 16, 8, 4, 2, 1.

L’implicazione è tanto semplice quanto sconvolgente per chi non l’ha mai considerata: le ombre più profonde di un’immagine a 14 bit dispongono di appena pochi valori tonali per descrivere tutta la loro variazione di tono. Il decimo stop sotto la saturazione ha a disposizione un solo valore numerico, ovvero non ha alcuna gradazione: è bianco o nero, acceso o spento. Il nono stop ne ha due, l’ottavo quattro, e così via. Ogni stop di sottoesposizione dimezza il numero di livelli tonali disponibili per descrivere quella zona dell’immagine, aumentando la quantizzazione grossolana e, con essa, i rischi di posterizzazione, banding e rumore di quantizzazione visibile dopo le correzioni di sviluppo RAW.

ETTR: il principio, la pratica e i suoi presupposti

Il termine ETTR fu coniato e sistematizzato dal fotografo e autore tecnico Michael Reichmann nei primi anni Duemila, attraverso le pubblicazioni del sito Luminous Landscape, divenuto rapidamente un punto di riferimento per la tecnica fotografica digitale avanzata. L’idea di base era semplice nella formulazione: portare l’istogramma dell’immagine il più possibile verso destra senza far uscire le alte luci dalla scala (senza clipping), in modo da massimizzare il numero di livelli tonali catturati e minimizzare il rumore nelle ombre. Il termine deriva dall’istogramma, dove destra equivale a maggiore luminosità.

Nella pratica, applicare l’ETTR significa sovraesporre intenzionalmente rispetto a quanto indicherebbe il misuratore della fotocamera, di una quantità che dipende dalla scena e dalle sue caratteristiche tonali. Se il misuratore indica f/8 a 1/125 di secondo a ISO 100, un’applicazione di ETTR potrebbe portare a f/8 a 1/60 di secondo (un stop in più), verificando sull’istogramma che le alte luci non abbiano fuoriuscito dalla scala. Il file risultante, visualizzato sul monitor della fotocamera, apparirà sovraesposto: il cielo sarà più bianco del naturale, i soggetti chiari sembreranno bruciati. Ma in fase di sviluppo RAW, abbassando l’esposizione di un stop, l’immagine tornerà alla tonalità voluta, portando con sé un numero doppio di livelli tonali nelle ombre e un rumore significativamente inferiore rispetto a uno scatto eseguito senza ETTR e poi corretto in egual misura verso l’alto.

Il presupposto tecnico indispensabile dell’ETTR è il formato RAW. L’intera logica dell’esposizione a destra si applica al file grezzo prodotto dal sensore, prima di qualsiasi elaborazione. I file JPEG e HEIF vengono elaborati internamente dalla fotocamera con algoritmi di tone mapping che mappano la scala lineare del sensore su una curva di risposta non lineare, e applicano una compressione su 8 bit che rende il guadagno di ETTR largamente irrecuperabile. Su JPEG, una sovraesposizione intenzionale si traduce semplicemente in un’immagine bruciata senza rimedio. Su RAW, la stessa sovraesposizione porta al vantaggio tecnico descritto: il convertitore RAW di Lightroom, Capture One o Camera Raw riporta l’esposizione alla tonalità desiderata operando sulla scala a 12 o 14 bit del file grezzo, con tutti i livelli in più disponibili.

Un secondo presupposto è la comprensione del clipping differenziato per canale. L’istogramma composito mostrato dalla fotocamera è la somma dei tre canali colore (rosso, verde, blu), ma ciascun canale satura in modo indipendente. Un cielo al tramonto con rossi molto intensi può avere il canale rosso saturato anche quando l’istogramma composito non mostra ancora clipping visibile. La verifica corretta per l’ETTR non è l’istogramma composito ma gli istogrammi per canale (disponibili su quasi tutti i corpi professionali come opzione di visualizzazione post-scatto) o, meglio ancora, la funzione di blinkies: le zone lampeggianti che molte fotocamere sovrappongono all’immagine per segnalare i pixel saturi. Un’applicazione rigorosa dell’ETTR non ammette clipping su nessuno dei tre canali, salvo decisione consapevole e motivata (per esempio, accettare il clipping su una piccola speculare metallica o sul sole diretto, che non contiene informazione recuperabile in alcun modo).

La quantità di sovraesposizione applicabile varia da scena a scena e dipende dalla distribuzione tonale del soggetto. Soggetti uniformemente chiari (nevi, nebbie, spiagge in piena luce) richiedono meno spazio di manovra; soggetti con alte luci già vicine alla saturazione in luce naturale intensa permettono scarso margine. In pratica, i fotografi che applicano l’ETTR sistematicamente imparano a leggere rapidamente l’istogramma e a stimare il margine disponibile: una montagna brucia del 30-50% di pixel sul lato destro è un segnale di pericolo; un istogramma che termina con un vuoto di uno o due stop prima del bordo destro è il segnale che c’è spazio per spingere l’esposizione.

Il rumore nei sensori digitali: shot noise, read noise e il vantaggio reale dell’ETTR

Per valutare con precisione il vantaggio reale dell’ETTR, è necessario distinguere le due componenti principali del rumore nei sensori digitali: il shot noise (rumore di fotone) e il read noise (rumore di lettura). Sono due fenomeni fisicamente distinti, con origine diversa e comportamento diverso al variare dell’esposizione, e la loro interazione è al cuore del ragionamento sull’esposizione ottimale.

Il shot noise è un rumore di natura quantistica, inevitabile e non eliminabile da nessun progresso tecnologico: deriva dal fatto che i fotoni arrivano sul sensore in modo statisticamente casuale, con fluttuazioni intorno al valore medio descritte dalla distribuzione di Poisson. Se in media arrivano N fotoni per fotodiodo, la fluttuazione statistica è pari alla radice quadrata di N (√N), e il rapporto segnale-rumore (SNR) è N/√N = √N. Raddoppiare il numero di fotoni (ovvero aprire di uno stop) aumenta l’SNR di un fattore √2, ovvero circa 1,41 volte, corrispondente a 3 dB. Questo significa che il shot noise migliora con l’esposizione, ma con rendimenti decrescenti: lo stop tra 100 e 200 fotoni porta l’SNR da 10 a 14,1; lo stop tra 10.000 e 20.000 fotoni lo porta da 100 a 141. La relazione è la stessa, ma il beneficio assoluto è molto maggiore nelle zone di alta esposizione.

rumore digitale
Di Lugiadoom di Wikipedia in inglese – Trasferito da en.wikipedia su Commons da Mo7amedsalim utilizzando CommonsHelper., Pubblico dominio, https://commons.wikimedia.org/w/index.php?curid=7100074

Il read noise, o rumore di lettura, ha un’origine completamente diversa: è il rumore introdotto dal circuito di amplificazione e conversione ADC nel momento in cui il sensore legge la carica accumulata nel fotodiodo. A differenza del shot noise, il read noise è indipendente dall’esposizione: la sua ampiezza è fissa per un dato sensore a un dato ISO, e si aggiunge al segnale in modo additivo. Su un sensore con read noise di 3 elettroni RMS, questa quantità di rumore è presente indipendentemente che il fotodiodo contenga 10 o 10.000 elettroni. Nelle zone ben esposte, il shot noise è molto superiore al read noise e quest’ultimo diventa trascurabile; nelle ombre profonde, dove il fotodiodo ha accumulato pochi decine di elettroni, il read noise diventa dominante e produce il caratteristico rumore granulare cromatico che si osserva nelle ombre dei file RAW tirati in esposizione.

Qui risiede il vantaggio tecnico fondamentale dell’ETTR: sovraesporre di uno stop porta più segnale nei fotodiodi delle ombre, aumentando il rapporto tra segnale utile e read noise fisso. Una zona che a esposizione nominale aveva 50 elettroni e un read noise di 3 elettroni (SNR ≈ 16,7) a sovraesposizione di uno stop ne avrà 100 (SNR ≈ 33,3), un miglioramento di quasi 6 dB nel rapporto segnale-rumore in quella zona critica. Questo guadagno non sparisce in sviluppo RAW quando si riabbassa l’esposizione: si è già iscritto nella carica raccolta dai fotodiodi, ed è permanente. Il file sviluppato da un RAW correttamente esposto con ETTR avrà ombre più pulite di un file esposto a -1 stop e poi corretto di +1 in post, anche se i due file mostrassero lo stesso tono finale sullo schermo.

I siti di test e caratterizzazione dei sensori come DxOMark e Photons to Photos pubblicano misurazioni precise di read noise, full well capacity e gamma dinamica per centinaia di sensori fotografici. Photons to Photos, in particolare, include grafici che mostrano il rapporto segnale-rumore in funzione del numero di fotoni per singolo fotodiodo, rendendo immediatamente visibile il punto in cui il read noise inizia a dominare e il vantaggio dell’ETTR si massimizza. Consultare questi dati per il proprio corpo macchina è un esercizio illuminante che trasforma la comprensione astratta del principio in un giudizio quantitativo sulla propria attrezzatura specifica.

ETTR e sensori moderni: quando il principio si complica

La formulazione classica dell’ETTR nasce nei primi anni Duemila, quando i sensori digitali professionali avevano read noise nell’ordine di 10-20 elettroni e gamma dinamica nell’intorno dei 10-11 stop. In quel contesto, il vantaggio dell’ETTR era enorme e chiaramente misurabile: un file sottoesposto e poi tirato in post mostrava rumore drammaticamente superiore rispetto a uno correttamente gestito. Nell’arco di vent’anni, i progressi nella tecnologia dei sensori CMOS hanno modificato profondamente questo quadro, rendendo necessario un aggiornamento del ragionamento.

I sensori BSI-CMOS (Back-Side Illuminated) di ultima generazione, come quello del Sony A7R V o del Nikon Z8, hanno letto noise tipicamente inferiori a 3-4 elettroni ai valori ISO base, e le fotocamere più recenti come la Sony A7 IV o la Nikon Z6 III raggiungono valori sotto i 2 elettroni. A questi livelli, il read noise è così basso che il suo impatto sulle ombre inizia a essere comparabile o inferiore al shot noise anche a esposizioni moderate, riducendo (ma non eliminando) il vantaggio assoluto dell’ETTR.

gamma dinaminca
gamma dinaminca

Il secondo cambiamento rilevante riguarda la gamma dinamica dei sensori moderni. I migliori sensori attuali raggiungono 14-15 stop di gamma dinamica misurata a ISO base: un valore che permette di recuperare in post-produzione dettagli nelle ombre che sarebbero stati irrecuperabili su qualsiasi sensore di dieci anni fa. Questa capacità di recupero ha modificato le strategie espositive di molti fotografi professionali, che in alcuni casi preferiscono sottoesporre deliberatamente (la tecnica opposta all’ETTR, talvolta chiamata ETTL, Expose To The Left) per proteggere le alte luci in scene con contrasto estremo, affidandosi poi alla gamma dinamica del sensore per recuperare le ombre in sviluppo. È una strategia valida ma non priva di rischi, che richiede una conoscenza precisa dei limiti del proprio sensore.

La logica dell’ETTL si applica in scenari specifici: quando le alte luci contengono informazione visivamente critica (la struttura di una nuvola, il dettaglio in un abito bianco da sposa, la trama di una superficie chiara) e il contrasto della scena è tale da non permettere di proteggere sia le alte luci che le ombre senza sottoesposizione. In questi casi, accettare ombre più rumorose in cambio di alte luci preservate è un compromesso razionale, purché il sensore abbia gamma dinamica sufficiente a rendere le ombre recuperabili. La soglia oltre la quale le ombre non sono più recuperabili in modo accettabile dipende dal sensore, dall’ISO usato e dalla destinazione finale del file: a ISO base su un sensore moderno, recuperi di 3-4 stop nelle ombre producono risultati spesso accettabili; a ISO alti, il recupero delle ombre introduce rumore molto più rapidamente.

Un terzo elemento di complessità introdotto dai sensori moderni è la doppia natura ISO nativa. Molte fotocamere contemporanee, tra cui i corpi Sony Alpha, Nikon Z e Canon EOS R, dispongono di due circuiti di amplificazione del segnale ottimizzati per range ISO diversi, producendo quello che viene chiamato dual native ISO o dual gain architecture. Su questi sensori, alzare l’ISO fino al secondo valore nativo (spesso ISO 800 o ISO 1600 a seconda del modello) non aumenta il rumore in modo lineare come ci si aspetterebbe, ma mantiene o addirittura migliora il rapporto segnale-rumore rispetto agli ISO intermedi. La documentazione tecnica di Sony sulle fotocamere Alpha con tecnologia dual native ISO descrive questo comportamento in termini di architettura del sensore. Questo significa che, su questi corpi, la strategia ottimale di esposizione può cambiare sensibilmente intorno al valore ISO nativo secondario, e che a volte conviene saltare direttamente a quel valore anziché usare ISO intermedi, modificando di conseguenza la logica dell’ETTR applicata.

Gestione pratica delle alte luci: zebra, blinkies e priorità alle luci

La gestione delle alte luci è il punto più delicato dell’applicazione pratica dell’ETTR. Il margine tra un’alta luce perfettamente esposta, ricca di dettaglio e tono, e un’alta luce bruciata, bianca piatta senza alcuna informazione, è spesso di meno di un terzo di stop. Operare in questa zona richiede strumenti di verifica precisi e la comprensione delle loro limitazioni.

high key vs low key
high key vs low key: la ragazza è stata fotografata nelle due differenti situazioni

Le zebre (zebra pattern), disponibili su quasi tutte le fotocamere mirrorless moderne e su molte reflex professionali recenti, sono strisce diagonali animate sovrapposte alle zone dell’immagine che superano una soglia di luminosità impostabile. A differenza dei blinkies, che segnalano il clipping dopo lo scatto nell’immagine acquisita, le zebre operano in tempo reale durante la composizione, permettendo di verificare l’esposizione prima dello scatto. La soglia tipicamente usata per l’ETTR è 95-98 IRE (dove 100 IRE corrisponde alla saturazione del sensore): impostando le zebre a 95, si ha un avviso preventivo quando le alte luci si avvicinano alla saturazione ma hanno ancora un piccolo margine di sicurezza. Alcune fotocamere permettono di impostare due livelli di zebra simultaneamente: uno a 90 IRE per le alte luci importanti da preservare, uno a 100 IRE per la saturazione assoluta.

L’indicatore di highlight clipping (i blinkies) nell’immagine post-scatto ha un limite importante che molti fotografi non considerano: lampeggia sui pixel che hanno saturato nell’immagine JPEG elaborata dalla fotocamera, non necessariamente nel file RAW. Poiché il JPEG applicato internamente alla fotocamera per la visualizzazione usa una curva di tone mapping che comprime le alte luci, alcune alte luci che appaiono saturate nel JPEG di anteprima potrebbero essere ancora recuperabili nel RAW grezzo. La misura della discrepanza dipende dalla curva di stile immagine applicata (Standard, Neutro, Fedele, ecc.) e può variare da zero a un intero stop o più. Per una verifica affidabile del clipping RAW, è necessario o sviluppare il file con il profilo lineare in un software come RawTherapee o consultare le misurazioni della propria fotocamera su siti come Photons to Photos per capire quanto margine esiste tra il JPEG e il RAW.

La compensazione dell’esposizione è lo strumento principale per applicare l’ETTR in pratica, usato su una base di misurazione automatica (priorità di diaframma o di otturatore). Il flusso operativo tipico: impostare la fotocamera in priorità di diaframma con misurazione a matrice o valuativa, attivare le zebre a 95 IRE, scattare un frame di prova, verificare la posizione dell’istogramma e la presenza di zebre, applicare compensazione positiva fino a portare l’istogramma al margine destro senza clipping, quindi scattare la sequenza definitiva. Su scene con luce variabile (nuvole, soggetti in movimento tra zone di luce e ombra), la verifica va ripetuta frequentemente.

Uno strumento diagnostico avanzato, disponibile in software di sviluppo RAW come Capture One e Adobe Lightroom, è la visualizzazione dell’istogramma per canale separato nel pannello di sviluppo. Osservare come i tre canali RGB si posizionano relativamente l’uno all’altro rivela immediatamente se c’è un canale che sta per saturare prima degli altri (segnalando un rischio di clipping cromatico) e quanto margine rimane prima che uno qualsiasi dei canali raggiunga la saturazione. Un’immagine correttamente esposta con ETTR mostra uno o più canali che toccano quasi il bordo destro dell’istogramma senza fuoriuscire, mentre gli altri canali si posizionano in funzione del contenuto cromatico della scena.

La curva di risposta e il tono medio: perché il grigio al 18% non è al centro dell’istogramma

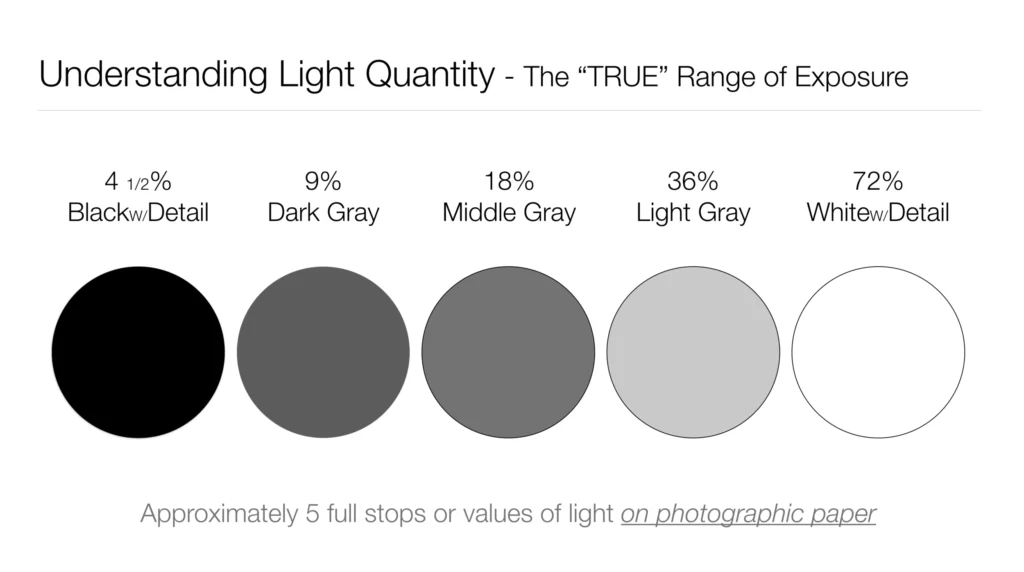

Un malinteso frequente riguarda la posizione del grigio al 18% (il grigio neutro di riferimento della fotografia, quello del cartoncino grigio standard) sull’istogramma. Molti fotografi assumono intuitivamente che il grigio al 18% debba cadere al centro dell’istogramma, ma questa aspettativa è errata per una ragione che si ricollega direttamente alla linearità del sensore digitale.

Il grigio al 18% riflette il 18% della luce incidente, ed è stato definito come riferimento fotografico perché corrisponde approssimativamente alla luminosità media di una scena outdoor tipica. Ma su un sensore lineare a 14 bit, il 18% della piena esposizione corrisponde a un valore ADC di circa 2.950 su 16.383, ovvero all’incirca al 18% della scala digitale, che si trova ben a sinistra del centro dell’istogramma. Il centro dell’istogramma (valore 8.191) corrisponde invece al 50% della luce raccoglibile dal sensore, ovvero a una superficie che riflette circa il 50% della luce incidente: molto più chiara del grigio al 18%.

gray grigio 18

Questo disallineamento è la ragione per cui l’istogramma di una scena correttamente esposta con un soggetto a tonalità media appare spostato verso sinistra rispetto al centro: non perché la scena sia sottoesposta, ma perché il grigio di riferimento fotografico non coincide con il grigio matematico della scala digitale lineare. Le fotocamere applicano internamente una curva gamma (tipicamente gamma 2,2 o sRGB) per la visualizzazione sul monitor e per la produzione dei JPEG, che comprime le alte luci e espande le ombre, spostando il grigio al 18% verso il centro dell’istogramma nella visualizzazione jpeg. Ma nel RAW grezzo, la distribuzione è lineare, e chi sviluppa RAW deve tenerlo presente quando interpreta l’istogramma.

L’implicazione pratica per l’ETTR è che il fotografo che vede un istogramma con il picco principale al centro dello schermo sta lavorando con un’esposizione che ha ancora 1,5-2 stop di margine verso destra prima del clipping, un margine che l’ETTR invita a sfruttare. Solo quando il picco si sposta a tre quarti verso destra, con le alte luci che si avvicinano al bordo, l’esposizione è vicina all’ottimale dal punto di vista della massimizzazione del segnale. Questa comprensione evita l’errore opposto all’ETTR: interpretare un istogramma spostato a sinistra come prova di sottoesposizione quando in realtà l’immagine è correttamente esposta con un soggetto dal tono medio.

Scene ad alto contrasto: quando né ETTR né ETTL bastano

Esistono situazioni fotografiche in cui la gamma dinamica della scena supera quella del sensore, e nessuna singola esposizione può catturare simultaneamente dettaglio nelle alte luci e dettaglio nelle ombre. Queste situazioni richiedono strategie diverse dall’ETTR puro, che meritano di essere descritte in quanto complementari alla tecnica di esposizione ottimale su scene a contrasto gestibile.

La prima strategia è la scelta consapevole di quale estremità sacrificare: in molte scene, alte luci o ombre non sono ugualmente importanti. Un ritratto controluce può accettare uno sfondo completamente bruciato se il soggetto è ben esposto; un paesaggio al tramonto può accettare ombre nere nel primo piano se le nuvole illuminate sono l’elemento narrativo centrale. Questa è una decisione editoriale che il fotografo deve prendere prima dello scatto, non una scelta tecnica: la tecnica segue l’intenzione.

La seconda strategia è l’uso del fill flash o del riflettore per ridurre il contrasto della scena prima dello scatto, portandolo entro la gamma dinamica del sensore. Un flash fill calibrato a -1,5 o -2 stop rispetto alla luce ambiente illumina le ombre senza modificare l’aspetto naturale della luce principale, riducendo il rapporto di contrasto e permettendo un’unica esposizione che cattura sia le alte luci che le ombre con dettaglio sufficiente. Questa soluzione richiede attrezzatura aggiuntiva ma produce un file singolo ottimale, senza gli artefatti di allineamento e ghosting che possono affliggere le tecniche di fusione di esposizioni multiple.

La terza strategia è la bracketing con fusione in post-produzione: più esposizioni della stessa scena vengono fuse in software come Lightroom con la funzione HDR Merge, Aurora HDR o Photomatix, producendo un file a gamma dinamica estesa che conserva dettaglio sia nelle alte luci che nelle ombre. Il bracketing automatico delle fotocamere moderne permette di eseguire serie di tre, cinque o sette esposizioni in rapida successione con un singolo comando, e i software di fusione moderni gestiscono automaticamente l’allineamento e la riduzione del ghosting. Questa tecnica è documentata in altri contributi di questo sito e non viene sviluppata qui: l’elemento che si vuole sottolineare in questo contesto è che la fusione HDR non elimina la necessità di una corretta strategia ETTR per ciascuna delle esposizioni della serie. Scattare tre frame sottoesposti e poi fonderli produce un HDR con più rumore nelle ombre di quanto necessario: ciascun frame del bracketing dovrebbe essere ottimizzato individualmente secondo i principi dell’ETTR, con il frame più luminoso portato al limite superiore delle alte luci e il frame più scuro portato al limite inferiore delle ombre.

Un approccio ibrido utilizzato da molti fotografi paesaggisti professionali è la tecnica della doppia esposizione in camera per scene statiche, dove la fotocamera acquisisce due esposizioni della stessa scena e le fonde internamente prima di salvare il file: disponibile su alcuni corpi Nikon (funzione Multiple Exposure) e su vari sistemi mirrorless con modalità HDR in-camera. I risultati variano molto a seconda dell’algoritmo di fusione implementato, e raramente raggiungono la qualità di una fusione manuale in post-produzione su file RAW separati, ma offrono la comodità di un singolo file a gamma dinamica estesa già pronto per l’uso.
