La macchina fotografica: convertitore analogico-digitale (ADC)

Come funziona il convertitore analogico-digitale di una fotocamera: campionamento, quantizzazione, architetture SAR, pipeline, delta-sigma e flash, ADC di colonna nei sensori CMOS e stacked, e cosa significano davvero 12 o 14 bit.

La Redazione di Storia della Fotografia 24 min di lettura

Tecnologie Moderne Le tecniche e le tecnologie fotografiche

Su GoogleAggiungici come fonte preferita

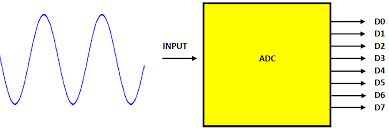

convertitore analogico-digitale (ADC)

Il convertitore analogico-digitale (ADC) è il componente che trasforma la tensione prodotta dal sensore in numeri. Senza di lui un sensore CMOS o CCD resterebbe un insieme di piccoli serbatoi di carica elettrica, e il processore di immagine non avrebbe nulla da elaborare. Ogni fotocamera digitale, dalla compatta allo smartphone, ne contiene almeno uno, spesso centinaia o migliaia, perché nei sensori moderni la conversione è distribuita lungo le colonne di pixel.

Questa guida segue l’ADC dalle origini all’architettura dei sensori attuali. Si parte da un po’ di storia, si passa al campionamento e alla quantizzazione, si confrontano i quattro tipi di convertitore più citati (SAR, pipeline, delta-sigma, flash) e si arriva ai parametri che contano davvero: risoluzione in bit, rumore, linearità, velocità, consumo. Nelle ultime sezioni ci sono gli errori più diffusi sul tema e qualche criterio per leggere una scheda tecnica senza farsi guidare dal numero di bit.

In Sintesi

  • L’ADC campiona la tensione di ogni pixel e la converte in un numero intero: con N bit i livelli possibili sono 2 elevato a N (4 096 a 12 bit, 16 384 a 14 bit).
  • Le architetture principali sono SAR, pipeline, delta-sigma e flash, e ciascuna sacrifica qualcosa tra velocità, risoluzione, consumo e area di silicio.
  • Nei sensori CMOS moderni la conversione avviene in parallelo lungo le colonne, e nei sensori stacked la logica di lettura sta in un livello separato sotto i fotodiodi.
  • Per un ADC ideale il rapporto segnale-rumore di quantizzazione vale circa 6,02 N + 1,76 dB; in una fotocamera reale pesano di più il rumore del sensore e del circuito di lettura.
  • Più bit non significano automaticamente più gamma dinamica: il limite lo fissa il rumore, e i bit extra servono solo se il rumore è abbastanza basso da giustificarli.
  • Il primo prototipo di fotocamera digitale, del 1975, usava un CCD da 100 × 100 pixel e impiegava 23 secondi per registrare un’immagine su cassetta.

Cenni storici e precursori

L’idea di rappresentare una grandezza continua con un codice numerico è più vecchia della fotografia digitale di decenni. Tra le prime famiglie di convertitori documentate c’è l’ADC di Wilkinson, progettato nel 1950 da Denys Wilkinson e largamente usato negli analizzatori multicanale per la spettroscopia nucleare fino agli anni Sessanta e Settanta. Nel decennio precedente i Bell Labs avevano sperimentato la modulazione a codice di impulsi con convertitori ad approssimazioni successive, e nel 1954 Bernard Gordon presentò il primo convertitore SAR commerciale a valvole, capace di 50 000 campioni da 11 bit al secondo. Erano macchine pensate per misurare tensioni.

Il passaggio alle immagini avvenne a metà degli anni Settanta. Nel 1975 l’ingegnere Steven Sasson, che lavorava alla Kodak, assemblò un prototipo di fotocamera basato su un sensore CCD Fairchild da soli 100 × 100 pixel, cioè 0,01 megapixel. L’apparecchio registrava in bianco e nero su una cassetta, impiegava ventitré secondi per ogni immagine e pesava circa 3,6 chilogrammi. La tensione del CCD veniva digitalizzata prima della scrittura su nastro, con un’elettronica lenta ma sufficiente per un’immagine così piccola, a fronte di un tempo di registrazione di ventitré secondi per ogni scatto.

Da quel prototipo in avanti l’ADC divenne il punto di passaggio obbligato della pipeline di acquisizione. Nei CCD la carica veniva spostata fino a un’uscita comune e convertita fuori dal chip, in schede esterne. Con la diffusione dei processi CMOS si fece strada l’idea di portare la conversione dentro il sensore. Nel 1993 il Jet Propulsion Laboratory della NASA sviluppò, con il lavoro di Eric Fossum, un sensore CMOS a pixel attivi con trasferimento di carica nel pixel. Nel 1999 Hyundai Electronics annunciò la produzione di un sensore a colori da 800 × 600 pixel con convertitori integrati, realizzato in un processo DRAM da 0,5 micrometri. Nel 1994 Boyd Fowler aveva descritto un sensore CMOS a pixel digitale, anticipando l’idea di spostare la conversione ancora più vicino al fotodiodo.

Sul mercato delle fotocamere il cambio di scala arrivò con la miniaturizzazione e con il passaggio dal CCD al CMOS. Sony presentò nel 2008 il sensore CMOS retroilluminato Exmor R e, il 20 agosto 2012, annunciò Exmor RS come primo sensore CMOS stacked al mondo. Sul versante delle reflex digitali, le prime professionali comparvero nei primi anni Novanta, ancora con sensori CCD e con una conversione affidata a elettronica esterna al chip. La consapevolezza che la qualità di uno scatto dipendesse in gran parte dalla catena di lettura spinse i costruttori a sviluppare convertitori dedicati, spesso proprietari e quasi mai descritti nei dettagli.

Principi di funzionamento dell’ADC

La conversione si compone di due operazioni distinte. La prima è il campionamento: uno stadio di sample-and-hold congela il valore istantaneo della tensione in uscita dal pixel, usando condensatori a bassa perdita e interruttori MOS, e lo mantiene stabile mentre il resto del circuito lavora. La seconda è la quantizzazione: la tensione campionata viene confrontata con una scala di livelli e arrotondata al più vicino. L’errore di arrotondamento, che per un convertitore ideale resta entro mezzo gradino in più o in meno, si chiama errore di quantizzazione e non si può eliminare, solo ridurre aggiungendo bit.

La risoluzione, espressa in bit, stabilisce quanti livelli discreti esistono tra la tensione minima e il fondo scala. Con N bit i livelli sono 2N: un ADC a 12 bit suddivide l’intervallo in 4 096 gradini, uno a 14 bit in 16 384. L’ampiezza di un gradino, detta LSB, si ottiene dividendo il fondo scala per il numero di livelli. Ogni bit aggiunto dimezza il gradino. Per un ADC ideale con ingresso sinusoidale a fondo scala, il rapporto segnale-rumore di quantizzazione è circa 6,02 N + 1,76 dB, calcolato sull’intera banda tra zero e metà della frequenza di campionamento. A 12 bit fa circa 74 dB, a 14 bit circa 86 dB. Sono limiti teorici del solo convertitore.

Resta un nodo che riguarda direttamente chi fotografa: il segnale che esce da un fotodiodo è già rumoroso prima di arrivare all’ADC, perché la luce stessa arriva a pacchetti di fotoni (rumore di Poisson) e perché la lettura aggiunge rumore elettronico. Se questo rumore supera di molto il gradino del convertitore, i bit meno significativi registrano soltanto fluttuazioni casuali. Per questo il numero dichiarato di bit e il numero di bit effettivamente utili, l’ENOB, possono essere molto diversi.

Un altro fenomeno da tenere presente è l’aliasing. Le componenti del segnale che superano metà della frequenza di campionamento vengono interpretate come frequenze più basse, e per evitarlo i convertitori industriali sono preceduti da un filtro passa-basso. Nelle fotocamere il termine ricorre in due contesti che conviene non confondere: l’aliasing elettrico, che riguarda il segnale prima dell’ADC, e l’aliasing spaziale, che produce moiré sulle trame fini e che si combatte con il filtro ottico passa-basso davanti al sensore, quando c’è.

Le architetture: SAR, pipeline, delta-sigma, flash

Non esiste un convertitore migliore in assoluto, perché ogni architettura risolve in modo diverso lo stesso compromesso tra velocità, precisione, consumo e superficie occupata. Le quattro più citate nella letteratura tecnica sono descritte di seguito, con l’avvertenza che i costruttori di fotocamere raramente dichiarano quale usano.

Il SAR ADC (Successive Approximation Register) lavora come una ricerca binaria. Il registro parte con il bit più significativo impostato a uno, un convertitore digitale-analogico interno lo traduce in tensione, un comparatore lo confronta con il campione e decide se il bit resta acceso o si spegne. Poi si passa al bit successivo, e così fino all’ultimo. Un SAR a N bit completa la conversione in N cicli di clock. È compatto, consuma poco e si integra facilmente in un processo microelettronico misto, ed è la ragione per cui lo si trova in moltissimi microcontrollori. Il limite sta nella precisione dei componenti interni: senza calibrazione, l’accoppiamento dei condensatori o dei resistori limita la linearità, e l’architettura si adatta meglio a velocità moderate. Per questo il SAR è indicato per sensori ad alta risoluzione che non richiedono frame rate elevati.

Il pipeline ADC divide il lavoro in più stadi in cascata. Ogni stadio converte pochi bit, sottrae il valore stimato dal segnale, amplifica la differenza residua e la passa allo stadio seguente, mentre il primo si occupa già del campione successivo. Il risultato è un’elevata velocità di conversione, pagata con una latenza di alcuni cicli prima che il primo dato esca, con un consumo maggiore e con la necessità di correggere gli errori di guadagno tra gli stadi, di solito con calibrazione digitale. Per questo la pipeline compare nei contesti dove il flusso di dati è alto, come il video ad alta risoluzione. Gli stadi sono in genere di piccola risoluzione, da 2 a 4 bit ciascuno. In ordine di grandezza, i pipeline consumano decine di milliwatt per canale, contro i pochi milliwatt dei SAR più lenti.

Il delta-sigma ADC segue una strada diversa. Campiona il segnale a una frequenza molto superiore al minimo necessario e lo quantizza con pochissimi bit, spesso uno solo, dentro un anello di retroazione che sposta il rumore di quantizzazione verso le frequenze alte. Un filtro digitale di decimazione elimina poi quel rumore fuori banda e restituisce un numero a molti bit a una frequenza più bassa. La risoluzione si guadagna cedendo banda, quindi velocità. Per un modulatore del primo ordine, ogni raddoppio del rapporto di sovracampionamento migliora la risoluzione teorica di 1,5 bit. È l’architettura di elezione per l’audio ad alta fedeltà e per le misure di precisione. Nell’imaging è meno comune, e nelle fotocamere di consumo i dettagli di un eventuale uso restano di norma non documentati. Lo si trova soprattutto nei convertitori audio e video integrati, dove si apprezza l’immunità al rumore, e grazie al sovracampionamento ad alta frequenza può superare i 16 bit di risoluzione.

Il flash ADC è il più rapido perché confronta il campione con tutti i livelli di riferimento nello stesso istante: una scala di resistenze fornisce una tensione per ogni gradino e un comparatore per gradino dà la risposta. L’uscita, in una sorta di codice a termometro, viene poi tradotta in binario da un encoder. Il prezzo è che i comparatori crescono in modo esponenziale con i bit: a 8 bit ne servono 255, e per questo si arriva raramente oltre i 6 o 7 bit. Si usa dove conta la velocità e non la precisione, per esempio nei ricevitori radio a larga banda, nei radar e negli strumenti di misura, o come piccolo nucleo dentro altri convertitori. In un sensore fotografico, dove servono 12 o 14 bit per ogni pixel, non è una scelta praticabile da sola.

La sintesi, sul piano fotografico, è semplice. Un sensore che deve leggere molti megapixel in poco tempo spinge verso soluzioni parallele e veloci. Uno che privilegia la qualità del singolo scatto a bassa velocità può permettersi conversioni più lente e pulite. Spesso la soluzione adottata è un convertitore per colonna di pixel, e la velocità aggregata nasce dal numero di colonne più che dalla velocità del singolo ADC. In termini generali si associano le reflex e le mirrorless di fascia alta, con raffica e video 4K, ad architetture pipeline, mentre le mirrorless compatte e gli smartphone possono ripiegare su SAR a 14 bit per privilegiare il dettaglio nel RAW. Sono tendenze, non dichiarazioni dei costruttori.

Architettura interna e integrazione con il sensore

Nei sensori CCD la carica attraversava il chip fino a un amplificatore comune, e la conversione avveniva all’esterno. I sensori CMOS cambiarono la geometria: ogni pixel ha il proprio amplificatore e ogni riga e colonna si può indirizzare. Sony ha commercializzato sensori CMOS con una propria conversione A/D di colonna, rivendicandone velocità e basso rumore. La lettura procede riga per riga: il fotodiodo viene azzerato, accumula carica durante l’esposizione, la carica viene trasferita, il valore viene campionato e poi digitalizzato.

Il column-parallel ADC prevede un convertitore per ogni colonna di pixel, o per un piccolo gruppo di colonne. Mentre una riga intera viene convertita in parallelo, la riga successiva si prepara. Il vantaggio è che ogni convertitore può essere lento e a basso consumo, perché è la molteplicità a fare la velocità. Lo svantaggio è che migliaia di convertitori non sono mai identici: piccole differenze di guadagno e di offset da colonna a colonna producono strisce verticali sottilissime, che si vedono nelle ombre sollevate in post-produzione. Per questo i sensori includono tecniche di calibrazione e di campionamento doppio che sottraggono dal segnale il livello di riferimento del pixel.

Con i sensori stacked la situazione si evolve ancora. L’array dei fotodiodi sta in un livello, e la logica di lettura, compresi i convertitori, in un altro livello sottostante, collegato con interconnessioni verticali. Sony ha annunciato il primo sensore CMOS stacked, l’Exmor RS, il 20 agosto 2012, e ha poi presentato soluzioni a tre livelli con una memoria DRAM interposta. Separare i livelli permette di ottimizzare ciascuno con il proprio processo produttivo: il livello dei fotodiodi per la sensibilità, quello della logica per la velocità. Accorcia anche i percorsi dei segnali, con benefici su consumi e rapidità di lettura.

Una lettura rapida ha conseguenze visibili. Il tempo che il sensore impiega a percorrere tutte le righe determina l’effetto di rolling shutter, cioè la deformazione dei soggetti in movimento. Convertire più righe per volta o convertire più in fretta riduce quel tempo, e perciò la velocità dell’ADC incide indirettamente sul frame rate massimo e sulla qualità del video. Allo stesso modo la velocità aggregata di conversione limita la raffica che una fotocamera riesce a sostenere in modalità burst, anche se in pratica entrano in gioco pure la memoria buffer e la scrittura sulla scheda.

Esiste anche l’idea di portare un convertitore dentro ogni singolo pixel, il cosiddetto pixel digitale, studiato fin dagli anni Novanta. I vantaggi teorici sono la lettura simultanea di tutti i pixel e la possibilità di evitare il rolling shutter. I costi sono l’area che il circuito sottrae al fotodiodo e la complessità del collegamento. Nei sensori stacked lo spazio per questa logica si trova più facilmente nel livello sottostante, ed è uno dei motivi per cui questo approccio torna di attualità.

Un ultimo punto riguarda la riduzione del rumore prima della conversione. Alcuni sensori combinano i segnali di pixel adiacenti, la tecnica del pixel-binning, in modo da sommare la luce raccolta e conservare il rapporto segnale-rumore in condizioni di scarsa luminosità, a prezzo di una risoluzione inferiore. Il binning avviene prima dell’ADC oppure nel dominio digitale, a seconda del sensore, e va distinto dalla semplice riduzione di formato fatta dal software di sviluppo. Il binning si ottiene combinando le cariche o le tensioni di pixel vicini.

Caratteristiche tecniche e parametri di progetto

Chi progetta un convertitore per l’uso fotografico valuta un insieme di parametri elettrici che determinano la qualità del segnale digitalizzato. I più citati sono la risoluzione in bit, il rapporto segnale-rumore (SNR), la distorsione armonica totale (THD), la linearità integrale e differenziale (INL e DNL) e la frequenza di campionamento effettiva. Nessuno di questi numeri basta da solo.

La risoluzione e l’ENOB sono i parametri più vicini all’esperienza del fotografo. Un file destinato allo schermo o al JPEG usa 8 bit per canale, cioè 256 livelli, e la resa tonale finale non dipende dai bit del convertitore quanto dalla curva applicata dal processore. Per il RAW le fotocamere attuali usano di norma 12 o 14 bit, per lasciare margine nelle ombre e nelle alte luci durante lo sviluppo. A ogni bit in più raddoppia il numero di livelli, ma il vantaggio effettivo dipende dal rumore a monte, come si è visto.

La linearità misura quanto la curva reale di conversione si discosta da quella ideale. L’errore integrale (INL) è lo scostamento complessivo dalla retta, quello differenziale (DNL) è la differenza tra la larghezza reale di un gradino e quella ideale. Se la linearità è scarsa si formano salti o buchi nell’istogramma, e nelle sfumature lisce, come un cielo al crepuscolo, possono comparire bande visibili. Non esiste un valore unico che valga per ogni fotocamera, e i costruttori non pubblicano di norma i dati dei convertitori interni. Per i convertitori destinati all’imaging si citano valori tipici di INL e DNL tra ±0,5 e ±1 LSB, sufficienti a garantire uniformità tonale e assenza di bande nelle sfumature.

Il rapporto segnale-rumore si esprime in decibel e confronta il segnale utile con il rumore totale del circuito. Il valore ideale per il solo errore di quantizzazione, circa 74 dB a 12 bit, funziona da riferimento massimo. In pratica pesano il rumore termico, il rumore del clock e, a velocità elevate, il jitter. Quest’ultimo, cioè l’incertezza sull’istante di campionamento, aggiunge rumore proporzionale alla rapidità con cui il segnale varia e limita la risoluzione utile soprattutto con segnali veloci. Nelle fotocamere il segnale del pixel varia relativamente piano, e il jitter conta meno che nei convertitori per le telecomunicazioni.

Il throughput, la velocità di conversione totale, si misura in campioni al secondo e fissa un tetto al numero di pixel che si possono leggere in un secondo. Dividendo quel valore per i pixel del sensore si ottiene una stima del frame rate massimo a piena risoluzione. Nei sensori con un convertitore per colonna conta la velocità aggregata, non quella del singolo ADC, ed è per questo che i valori in MSPS citati nelle schede dei convertitori isolati non si confrontano facilmente con le prestazioni di una fotocamera. Come ordine di grandezza, per raffiche oltre i 20 fotogrammi al secondo a piena risoluzione si citano ADC pipeline da 200-300 MSPS.

Il consumo dipende dall’architettura e dal processo produttivo. È un parametro decisivo in un dispositivo alimentato a batteria, e spiega in parte perché gli smartphone e le fotocamere compatte privilegiano architetture parsimoniose. Il calore ha anche effetto sul rumore: un sensore che scalda produce più corrente di buio, e a sua volta il convertitore diventa meno preciso.

La gamma dinamica della fotocamera nasce dal sensore e dalla catena di lettura insieme, e l’ADC ne è una parte. Il rapporto tra il segnale massimo che un pixel può contenere e il rumore minimo di lettura definisce il limite di partenza, e il convertitore deve avere abbastanza bit da non diventare il collo di bottiglia. Alcuni sensori adottano una lettura a doppio guadagno, cioè due letture dello stesso pixel con amplificazioni diverse, per estendere l’intervallo in cui la conversione resta pulita sia nelle ombre sia nelle alte luci. Nelle fotocamere di fascia alta la gamma dinamica supera i 12 stop anche grazie a ADC multi-gain o a doppio ADC, che leggono separatamente le basse e le alte esposizioni. I costruttori dichiarano valori in stop per i modelli di punta, ma le misure indipendenti variano con il metodo e con la soglia di rumore scelta, e perciò i numeri vanno confrontati solo se ottenuti con lo stesso criterio.

Ottimizzazioni e sfide di progetto

Realizzare un ADC adatto a una fotocamera significa affrontare più problemi nello stesso tempo. Il primo è il rumore del clock: il jitter introduce errori che crescono con la rapidità di variazione del segnale e peggiorano lo SNR. Le soluzioni passano per generatori di clock a basso rumore, anelli ad aggancio di fase integrati e, in certi casi, tecniche di dithering, cioè l’aggiunta controllata di un piccolo rumore casuale che rende meno evidenti gli errori di quantizzazione. Il dithering lascia invariata la linearità del convertitore ed estende la risoluzione apparente su segnali piccolissimi.

Il secondo problema è la calibrazione di offset e guadagno dei convertitori di colonna. Gli algoritmi misurano le differenze e le compensano, anche in funzione della temperatura del chip, così da mantenere l’uniformità tonale su tutta l’immagine. Per chi vuole approfondire, esiste una voce di Wikipedia in tedesco sul convertitore analogico-digitale con schemi e definizioni di base.

Il terzo riguarda l’isolamento sul silicio. Segnali analogici debolissimi, dell’ordine dei microvolt in uscita dal pixel, convivono nello stesso chip con logiche digitali rapide che generano disturbi. Anelli di guardia, piani di massa separati e alimentazioni distinte limitano la diafonia e le perdite, e migliorano la fedeltà della conversione. Nei sensori stacked la separazione fisica tra i livelli aiuta anche su questo fronte.

Il quarto è la gestione dell’HDR. Per coprire scene con forti contrasti si usano doppie letture, esposizioni multiple o convertitori a guadagno variabile, i cui risultati vengono poi combinati da un processore di segnale dedicato. Questo aumenta la complessità del circuito e il flusso di dati da gestire, e costringe a progettare la lettura in modo che non produca ritardi percepibili.

Quinto, il processo produttivo. Quando la logica di lettura è collocata in un livello separato, può usare un nodo tecnologico più avanzato di quello dei fotodiodi, con transistor più piccoli e consumi inferiori. Ogni nuova generazione di sensore CMOS richiede di adeguare il convertitore per sfruttare nodi sempre più fini, come i 7 o 5 nm, con tensioni minime e rumore ridotto. Nodo tecnologico e struttura a livelli sono scelte di progetto di ogni costruttore, e il vantaggio concreto si giudica sulle immagini prodotte e non sul nome del processo.

Errori comuni su bit, gamma dinamica e RAW

Il primo equivoco è credere che un ADC a 14 bit offra automaticamente 14 stop di gamma dinamica. Il calcolo teorico dice che una codifica lineare a 14 bit può rappresentare al massimo 14 raddoppi di segnale, ma il rumore di lettura e il rumore di Poisson consumano una parte consistente di quei livelli. Nelle fotocamere reali la gamma dinamica misurata sta di norma al di sotto del numero di bit del convertitore, e le differenze tra modelli dipendono più dal sensore che dall’ADC.

Il secondo equivoco riguarda come i livelli si distribuiscono sulla scala di luminosità. Un convertitore lineare assegna metà dei livelli disponibili all’ultimo stop di luce, un quarto al penultimo e così via. A 14 bit, i 16 384 livelli si ripartiscono quindi in 8 192 per lo stop più luminoso, 4 096 per il successivo, e le ombre profonde ne ricevono pochissimi. È il motivo per cui fotografare a destra dell’istogramma, senza bruciare le alte luci, produce file più puliti: si sfrutta la parte della scala dove i livelli sono densi e il rumore relativo è minore.

Il terzo errore è pensare che il JPEG e il RAW dipendano dalla stessa risoluzione. Il convertitore lavora sempre alla sua risoluzione nativa, per esempio 12 o 14 bit. Il RAW conserva quei dati quasi interi, mentre il JPEG li riduce a 8 bit per canale dopo avere applicato curva tonale, bilanciamento del bianco e compressione. Passare a un ADC con più bit non migliora un JPEG in modo apprezzabile, mentre può dare più margine nello sviluppo di un RAW.

Il quarto è attribuire all’ADC difetti che nascono altrove. Il rumore a colori nelle ombre con ISO alto, per esempio, deriva soprattutto dalla scarsità di fotoni e dal rumore dell’amplificazione a monte del convertitore. Le strisce verticali o orizzontali nelle ombre sollevate hanno invece spesso a che fare con i convertitori di colonna e con la loro calibrazione. Distinguere le due cause aiuta a capire cosa può correggere il software e cosa no.

Il quinto riguarda i confronti tra schede tecniche. Un numero di bit più alto è facile da stampare in una brochure, ma da solo non dice nulla su rumore, linearità e uniformità. Un confronto serio parte da misure indipendenti delle prestazioni dell’immagine, non dai dati nominali del convertitore.

Come leggere le specifiche di una fotocamera

Raramente un costruttore dichiara quale architettura di ADC usi. Quello che si trova nelle schede è la profondità in bit del RAW, la velocità di raffica con otturatore meccanico ed elettronico, il tipo di sensore (retroilluminato, stacked) e, per il video, le modalità di registrazione. Da questi dati si possono ricavare indizi sul carattere della fotocamera, a patto di non trasformarli in certezze.

Per la fotografia di paesaggio e di architettura, dove si lavora a ISO basso e con scene molto contrastate, conta più la gamma dinamica a ISO base che la velocità di lettura. Per la fotografia sportiva e naturalistica contano la raffica e un rolling shutter contenuto, quindi la velocità di lettura del sensore, che dipende anche dai convertitori. Per il video, soprattutto ad alta risoluzione, la velocità di lettura e il consumo diventano determinanti, perché una lettura lenta deforma i movimenti e un consumo alto scalda il sensore.

Tra le mirrorless e le compatte le differenze di prestazione dipendono dall’insieme sensore, convertitore e processore più che da una singola scelta di architettura. Tra due modelli con lo stesso numero di bit può esserci una differenza visibile nelle ombre, e la sola prova affidabile è il confronto di file RAW dello stesso soggetto, alle stesse impostazioni, come fanno i laboratori di test indipendenti. Le affermazioni di terzi su quanto un certo ADC migliori un modello vanno trattate con cautela, perché senza misure comparabili restano impressioni.

Domande frequenti

Che cosa fa il convertitore analogico-digitale in una fotocamera?

Misura la tensione prodotta da ogni pixel dopo l’esposizione e la trasforma in un numero intero. Quei numeri formano il file RAW e, dopo l’elaborazione, il JPEG. Senza questo passaggio il sensore non potrebbe comunicare con il processore di immagine.

Quanti bit servono per un buon RAW?

Le fotocamere attuali usano di norma 12 o 14 bit. Il passaggio da 12 a 14 bit quadruplica i livelli teorici, ma il beneficio visibile dipende dal rumore del sensore. Se il rumore a monte è alto, i bit aggiuntivi registrano in gran parte fluttuazioni casuali.

Un ADC a 14 bit garantisce 14 stop di gamma dinamica?

No. I 14 stop sono un tetto teorico per la codifica lineare. La gamma dinamica reale la determinano il rumore di lettura, la capacità dei pixel di accumulare carica e la catena analogica, e nelle fotocamere misurate resta di norma inferiore al numero di bit.

Che differenza c’è tra SAR, pipeline, delta-sigma e flash?

Il SAR procede per approssimazioni successive e consuma poco. La pipeline lavora a stadi e raggiunge velocità elevate con più consumo e latenza. Il delta-sigma sovracampiona e filtra per ottenere molta risoluzione a bassa velocità. Il flash confronta tutti i livelli insieme ed è velocissimo, ma pratico solo a pochi bit.

Che cos’è un ADC column-parallel?

È una disposizione in cui ogni colonna di pixel, o un piccolo gruppo di colonne, ha il proprio convertitore. La conversione avviene per righe intere in parallelo, il che permette a ciascun ADC di restare lento e parsimonioso pur ottenendo una lettura rapida del sensore completo.

Perché nei sensori stacked cambia la lettura?

Perché la logica di lettura, compresi i convertitori, sta in un livello separato sotto i fotodiodi, con percorsi dei segnali più corti. Questo consente di ottimizzare i due livelli separatamente e, in generale, di leggere il sensore più in fretta, con effetti sul rolling shutter e sul video.

L’ADC influisce sul rolling shutter?

In modo indiretto. Il rolling shutter dipende dal tempo che il sensore impiega a leggere tutte le righe, e la velocità e il parallelismo della conversione sono tra i fattori che lo determinano, insieme alla struttura del sensore e alla logica di lettura.

Il JPEG sfrutta tutti i bit dell’ADC?

No. Il JPEG usa 8 bit per canale, quindi 256 livelli, dopo che il processore ha applicato curva tonale, bilanciamento del bianco e compressione. I bit del convertitore servono soprattutto al RAW, che conserva i dati quasi integri.

Il quadro generale dell’evoluzione tecnica si trova nella sezione La tecnologia fotografica.
