Il percorso evolutivo del Telemetro Kalart inizia in un contesto in cui la richiesta di maggiore precisione nella messa a fuoco spingeva fotografi e ingegneri a cercare soluzioni innovative. Nel corso della metà del XX secolo, quando la fotografia a grande formato era ancora la regola per i reportage e le immagini di alta qualità , si manifestò l’esigenza di ottenere misurazioni rapide e affidabili a distanza variabile. Il Telemetro Kalart si distingue per essere stato uno dei primi sistemi integrati nel binario dell’obiettivo, permettendo una sinergia diretta tra la messa a fuoco e il sistema di misurazione.
Le prime implementazioni di sistemi di misurazione erano caratterizzate da componenti meccanici abbastanza rudimentali, ma con il progredire della tecnologia dei materiali e delle tecniche di lavorazione, il Telemetro Kalart si affermò come un dispositivo di grande rilevanza. La sua capacità di sincronizzare il movimento del binario – la struttura di sostegno dell’obiettivo – con il meccanismo di misurazione tramite un prisma mobile e una leva di accoppiamento ha permesso di ottenere risultati di precisione millimetrica. Questo sistema, studiato per essere accoppiato direttamente al binario, garantiva che ogni movimento del meccanismo di messa a fuoco fosse replicato con fedeltà nel percorso del telemetro, rendendo possibile una calibrazione accurata in tempi ridotti.
Durante gli anni di massimo splendore della fotografia di reportage, il Telemetro Kalart divenne uno strumento indispensabile per i fotografi professionisti, i quali potevano affidarsi a questo sistema per regolare la messa a fuoco in maniera autonoma e simultanea a ogni variazione del soggetto. La struttura ingegneristica, che univa componenti ottici di alta qualità a un meccanismo di regolazione meccanico estremamente preciso, fu il risultato di anni di sperimentazioni e perfezionamenti. Le innovazioni introdotte in questo sistema permisero di compensare le tolleranze costruttive di ogni singolo obiettivo e, cosa altrettanto importante, di adeguare il telemetro al cambio di obiettivo, caratteristica particolarmente apprezzata in un’epoca in cui la modularità dei componenti era un segno distintivo delle apparecchiature professionali.
La storia del Telemetro Kalart è indissolubilmente legata all’evoluzione dei sistemi di messa a fuoco manuali, dove il concetto di sincronizzazione tra l’obiettivo e il meccanismo di misurazione rappresentava una sfida ingegneristica. Le prime versioni del dispositivo richiedevano un intervento manuale complesso per la regolazione delle distanze, che veniva effettuata su scale differenziate a seconda della lunghezza focale dell’obiettivo. In un’epoca in cui il tempo di risposta della fotocamera era cruciale, il Telemetro Kalart rappresentava una soluzione innovativa in grado di ridurre drasticamente il margine di errore, consentendo una messa a fuoco ottimale anche in condizioni di scarsa luminosità o in presenza di soggetti in rapido movimento.
L’approccio adottato dagli ingegneri per la realizzazione di questo telemetro si basa su principi geometrici consolidati, in cui la triangolazione ottica era alla base della misurazione della distanza. Questo principio, applicato in maniera ingegneristica attraverso l’utilizzo di specchi e lenti calibrate, permetteva di creare due immagini parziali del soggetto che dovevano essere sovrapposte esattamente per garantire la corretta messa a fuoco. Tale meccanismo, pur essendo relativamente semplice nel concetto, richiedeva una notevole precisione nei dettagli costruttivi: ogni componente doveva essere realizzato con tolleranze minime per non compromettere l’allineamento e la precisione del sistema.
Il contributo del Telemetro Kalart alla fotografia professionale è stato riconosciuto in numerosi contesti tecnici e storici, tanto da essere considerato un modello di riferimento per i sistemi di messa a fuoco successivi. L’evoluzione di questo strumento ha aperto la strada a nuove tecniche di calibrazione e a un’attenzione particolare alla qualità dei materiali, fattori che ancora oggi influenzano il design delle fotocamere moderne. La sua storia, costellata di innovazioni e perfezionamenti, testimonia la costante ricerca di un equilibrio tra affidabilità e precisione, elementi che sono rimasti invariati come obiettivi primari nel campo dell’ingegneria fotografica.
Nel contesto della storia della fotografia, il Telemetro Kalart ha rappresentato una risposta alle esigenze di un’epoca in cui la velocità e la precisione erano requisiti imprescindibili per i fotografi di alto livello. Le sue caratteristiche tecniche e il metodo di integrazione con il meccanismo di messa a fuoco hanno stabilito uno standard che ha influenzato non solo il design delle fotocamere a grande formato, ma anche quello di molti dispositivi moderni. La sua capacità di garantire una messa a fuoco ottimale in un’ampia gamma di condizioni operative lo ha reso uno strumento particolarmente apprezzato, contribuendo in modo determinante allo sviluppo della fotografia professionale.
Principi Ottici e Funzionamento del Telemetro Kalart
Il funzionamento del Telemetro Kalart si fonda su un sofisticato insieme di principi ottici che permettono la misurazione indiretta della distanza. La triangolazione ottica è il principio cardine su cui si basa il sistema: attraverso la raccolta di due immagini parziali del soggetto, il telemetro è in grado di determinare la distanza corretta che deve intercorre tra l’obiettivo e il piano focale. Quando l’utente guarda attraverso l’oculare, due immagini circolari vengono proiettate e la loro sovrapposizione esatta indica che il soggetto è perfettamente a fuoco.

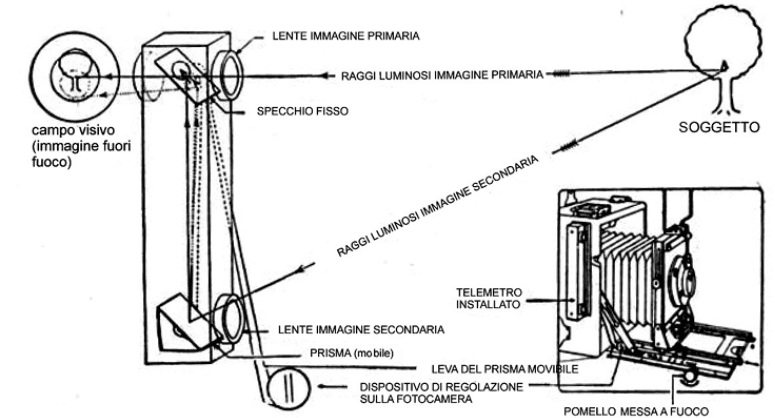

Il meccanismo ottico del Telemetro Kalart impiega due percorsi separati per la luce: uno per l’immagine principale e uno per quella di riferimento, entrambe dirette verso il prisma mobile. La sincronizzazione tra questi due percorsi è fondamentale per garantire la precisione della messa a fuoco. Qualora le due immagini risultassero non coincidenti, l’utente può intervenire ruotando il pomello di messa a fuoco, il quale muove il binario dell’obiettivo e, contestualmente, il telemetro attraverso una leva di accoppiamento. Questo sistema integrato permette una regolazione simultanea, riducendo al minimo il tempo necessario per l’ottimizzazione della messa a fuoco e assicurando che il dispositivo risponda in modo rapido alle variazioni della scena.
La parte ottica del dispositivo è progettata con particolare attenzione alla riduzione delle aberrazioni. L’impiego di specchi e lenti di alta qualità consente di mantenere la fedeltà dell’immagine e di minimizzare eventuali distorsioni che potrebbero compromettere il processo di misurazione. La luce che attraversa l’obiettivo viene deviata dal prisma mobile, il quale ha il compito di invertire una delle due immagini. La sovrapposizione delle immagini invertite è un segnale visivo che il soggetto si trova esattamente sul piano focale. Tale procedura si basa su relazioni geometriche ben definite, dove la misura dell’angolo formato dai raggi luminosi è direttamente collegata alla distanza del soggetto.
Una caratteristica distintiva del Telemetro Kalart è la sua capacità di adattarsi a obiettivi di diversa lunghezza focale. Questo viene ottenuto attraverso il meccanismo di regolazione automatica, che prevede la sincronizzazione del movimento del prisma mobile con il movimento del binario dell’obiettivo. L’utente, ruotando il pomello di messa a fuoco, sposta contemporaneamente la standarta e il sistema di misurazione. Tale meccanismo di accoppiamento permette non solo di correggere le tolleranze costruttive dei singoli obiettivi, ma anche di adattare il telemetro al cambio di obiettivo in maniera fluida e intuitiva.
La procedura per utilizzare il Telemetro Kalart inizia con l’apertura dell’otturatore della fotocamera e l’impostazione della messa a fuoco sul vetro smerigliato o sul piano focale. L’utente osserva l’oggetto attraverso l’oculare e, ruotando il pomello, porta le due immagini circolari a coincidere esattamente. Questa operazione, se eseguita correttamente, garantisce che il soggetto sia riprodotto in modo nitido sulla pellicola o sul sensore. La precisione della misurazione dipende in larga misura dalla qualità dell’ottica e dalla cura con cui sono state calibrate le componenti meccaniche. Ogni deviazione, per quanto minima, può comportare errori di messa a fuoco, motivo per cui la progettazione del Telemetro Kalart ha richiesto un impegno ingegneristico notevole.
Il funzionamento del telemetro è ulteriormente arricchito dalla presenza di scale di regolazione che consentono di tarare il sistema su differenti distanze. Esistono modalità di regolazione per l’infinito, per le distanze intermedie (solitamente comprese tra 15 e 25 piedi) e per le distanze ravvicinate (da 4 a 8 piedi). Ciascuna di queste impostazioni richiede un’accurata calibrazione, in cui vengono regolate la scala frontale e la scala posteriore del dispositivo. La taratura avviene attraverso viti e leve che permettono di spostare in maniera controllata l’indicatore di misurazione. Questo sistema consente di adattare il telemetro alle specifiche esigenze operative, garantendo una messa a fuoco impeccabile indipendentemente dalla distanza del soggetto.
Il concetto di parallasse gioca un ruolo fondamentale nel funzionamento del Telemetro Kalart. La misurazione basata sulla parallasse prevede il confronto tra due immagini ottenute da angoli leggermente differenti; la loro sovrapposizione perfetta indica che la distanza misurata è corretta. In un dispositivo come il Kalart, dove la precisione è cruciale, ogni elemento ottico e meccanico deve essere allineato con estrema cura per evitare errori che potrebbero compromettere l’intera operazione. La conoscenza approfondita di questi principi ottici e l’abilità nel calibrare il sistema sono aspetti che hanno reso il Telemetro Kalart uno strumento imprescindibile per molti fotografi professionisti.
Il meccanismo ottico e il sistema di regolazione si integrano in un unico dispositivo che, pur essendo relativamente compatto, racchiude in sé una complessità tecnica notevole. Le innovazioni introdotte in questo ambito hanno permesso di ridurre al minimo i tempi di messa a fuoco e di garantire una precisione che ha fatto da modello per le tecnologie successive. La capacità del Telemetro Kalart di coniugare in modo efficace i principi della triangolazione ottica con la meccanica di regolazione ha costituito un vero e proprio baluardo per l’evoluzione della fotografia di grande formato.
Design Meccanico e Regolazioni Tecniche del Telemetro Kalart
L’architettura meccanica del Telemetro Kalart rappresenta un capolavoro di ingegneria di precisione. Ogni componente del sistema è stato progettato per operare in perfetta sinergia con gli altri, garantendo una messa a fuoco che rispetta standard elevati di accuratezza e affidabilità . Il cuore del dispositivo risiede nella sua capacità di collegare il movimento del pomello di messa a fuoco al binario su cui è fissato l’obiettivo, realizzando così una trasmissione diretta del movimento al telemetro stesso. Tale collegamento si basa su un sofisticato sistema di leve e ingranaggi, in cui il prisma mobile gioca un ruolo cruciale per mantenere la coerenza dell’allineamento ottico.
La struttura portante del Telemetro Kalart è realizzata in materiali selezionati per le loro proprietà di stabilità termica e resistenza meccanica. Leghe metalliche ad alta resistenza e materiali compositi sono stati impiegati per ridurre le flessioni e le deformazioni che potrebbero verificarsi in condizioni di utilizzo intensivo. Ogni componente, dall’alloggiamento del prisma alle viti di regolazione, è stato studiato per operare all’interno di tolleranze estremamente ridotte. Questo livello di dettaglio è essenziale per garantire che il sistema risponda in maniera coerente a ogni variazione del movimento del binario e che la sincronizzazione tra l’obiettivo e il telemetro rimanga perfetta.
Un aspetto di particolare rilievo è rappresentato dal meccanismo di accoppiamento tra il movimento lineare del binario e il movimento angolare del prisma mobile. Tale meccanismo si basa su una leva di trasmissione che traduce il movimento dell’obiettivo in una variazione angolare precisa, indispensabile per ottenere la sovrapposizione esatta delle immagini nel mirino. La progettazione di questo sistema ha richiesto una conoscenza approfondita dei principi meccanici e ottici, nonché l’utilizzo di tecnologie di lavorazione avanzate, come il taglio laser e la fresatura a controllo numerico. Queste tecniche hanno permesso di ottenere componenti con superfici perfettamente livellate e tolleranze minime, elementi indispensabili per garantire la precisione del sistema.
La regolazione del telemetro avviene tramite una serie di viti e leve che permettono di intervenire sui parametri critici del dispositivo. In particolare, la regolazione per l’infinito è gestita attraverso una vite eccentrica posta sul fondo del lato destro del binario. Piccoli spostamenti, in entrambe le direzioni, permettono di alzare o abbassare l’immagine secondaria, adattandola alla posizione corretta per l’infinito. Questa procedura, pur essendo manuale, richiede una notevole delicatezza e precisione, poiché ogni piccolo aggiustamento può avere ripercussioni sull’allineamento complessivo del sistema. La possibilità di utilizzare un giravite per facilitare questa operazione testimonia l’attenzione posta ai dettagli e la volontà di garantire la massima affidabilità .
Per quanto riguarda le regolazioni per le distanze intermedie e ravvicinate, il Telemetro Kalart dispone di scale appositamente calibrate. Queste scale, solitamente indicate come scala frontale e scala posteriore, consentono di eseguire correzioni specifiche per distanze di 15-25 piedi e 4-8 piedi, rispettivamente. La procedura prevede l’allentamento temporaneo di alcune viti, lo spostamento dell’indicatore e il successivo serraggio per bloccare la nuova configurazione. Questo metodo consente di adattare il telemetro alle peculiarità di ogni obiettivo, permettendo una messa a fuoco accurata anche in presenza di obiettivi con differenti lunghezze focali. La capacità di compensare le tolleranze costruttive e di regolare il dispositivo in maniera così fine ha reso il Telemetro Kalart un elemento distintivo nell’ambito della fotografia professionale.
Un ulteriore elemento di notevole importanza è rappresentato dal sistema di regolazione della profondità di campo. Sebbene il telemetro non possieda questa proprietà intrinseca come il vetro smerigliato, la sua funzione è quella di indicare con precisione il punto in cui il soggetto è a fuoco, lasciando al fotografo la libertà di gestire la profondità di campo mediante l’uso del diaframma. In questo senso, il Telemetro Kalart si configura come un complemento essenziale per le fotocamere a grande formato, dove la gestione della messa a fuoco e la riduzione delle aberrazioni ottiche sono elementi fondamentali per ottenere immagini di alta qualità .
Il design meccanico del Telemetro Kalart, quindi, non è solo il risultato di avanzate tecniche di lavorazione, ma anche di una profonda comprensione delle esigenze pratiche dei fotografi professionisti. La capacità di sincronizzare in maniera impeccabile il movimento dell’obiettivo con quello del sistema di misurazione ha permesso di ridurre notevolmente il margine di errore, offrendo prestazioni che sono ancora oggi considerate un punto di riferimento nel campo della fotografia analogica. Questa sinergia tra ingegneria meccanica e ottica di precisione continua a essere studiata e apprezzata, testimoniando l’ingegno e la competenza tecnica che hanno contraddistinto la progettazione del Telemetro Kalart.
Applicazioni Tecniche e Implicazioni Operative del Telemetro Kalart
L’utilizzo del Telemetro Kalart ha avuto ripercussioni significative nel modo in cui i fotografi professionisti affrontavano la sfida della messa a fuoco, in particolare in contesti di fotografia di grande formato. L’implementazione di questo strumento ha permesso di ottimizzare le operazioni di scatto, garantendo immagini con una nitidezza superiore e riducendo i tempi di preparazione necessari per ottenere una corretta messa a fuoco. Le applicazioni operative del Telemetro Kalart si estendono ben oltre la semplice funzione di misurazione: esso rappresenta un vero e proprio strumento di controllo tecnico che ha trasformato il workflow dei fotografi.
L’approccio operativo prevede che, una volta aperta la fotocamera e impostato il vetro smerigliato o il piano focale, il fotografo osservi l’oggetto attraverso l’oculare del telemetro. La visualizzazione delle due immagini circolari, che devono essere portate a coincidere esattamente, offre un feedback immediato sulla corretta messa a fuoco. Questo meccanismo visivo è stato studiato per essere intuitivo, permettendo al fotografo di eseguire correzioni in tempo reale e senza la necessità di complicate operazioni di calibrazione. Tale sistema si dimostra particolarmente utile in situazioni in cui la luce è scarsa o il soggetto si muove rapidamente, condizioni in cui la rapidità e la precisione sono essenziali.
Il Telemetro Kalart si è distinto per la sua versatilità in un’ampia gamma di situazioni operative. In ambito press, ad esempio, la capacità di eseguire una messa a fuoco precisa in pochi istanti ha reso questo dispositivo indispensabile per i fotoreporter, i quali dovevano spesso affrontare situazioni di emergenza in cui ogni secondo contava. Anche in fotografia di paesaggio o architettonica, dove la profondità di campo gioca un ruolo cruciale, la capacità del telemetro di fornire un indicatore chiaro e affidabile del punto di messa a fuoco ha permesso di ottenere immagini con dettagli estremamente definiti e una resa ottica senza compromessi.
Sul versante tecnico, il Telemetro Kalart ha influito significativamente anche sul modo in cui venivano progettate le fotocamere a grande formato. La necessità di integrare un sistema di regolazione che operasse in sinergia con il meccanismo di scatto ha spinto i produttori a sviluppare soluzioni ingegneristiche innovative, capaci di garantire una perfetta sincronizzazione tra il movimento dell’obiettivo e il dispositivo di misurazione. Questa integrazione ha portato alla nascita di fotocamere in cui il telemetro non era più un accessorio secondario, ma un elemento centrale del sistema di messa a fuoco, capace di influire direttamente sulla qualità delle immagini.
Dal punto di vista applicativo, il Telemetro Kalart ha permesso di ottenere risultati che, in assenza di questo sistema, sarebbero stati difficilmente raggiungibili con la stessa rapidità e precisione. La capacità di adattarsi a diversi obiettivi e di compensare le piccole variazioni costruttive ha reso questo dispositivo estremamente flessibile, adatto sia a fotografi esperti che a tecnici in fase di apprendimento. Le operazioni di regolazione, pur richiedendo una certa manualità , sono state progettate per essere il più possibile intuitive, garantendo così che anche chi non possiede una conoscenza approfondita dell’ingegneria ottica possa ottenere risultati professionali.
Il Telemetro Kalart ha anche avuto un impatto notevole sullo sviluppo di tecniche fotografiche specifiche. La sua capacità di indicare in maniera precisa il punto di messa a fuoco ha favorito l’utilizzo di obiettivi con caratteristiche particolari, incentivando lo sviluppo di lenti con correzioni ottiche sempre più sofisticate. Questo ciclo virtuoso, in cui il miglioramento di un componente stimola l’innovazione nell’altro, ha portato alla creazione di fotocamere in grado di garantire una resa qualitativa elevata anche in condizioni di scarsa luminosità o in presenza di contrasti estremi.
