Dual Pixel AF: vantaggi e funzionamento

Come funziona il Dual Pixel CMOS AF di Canon: pixel a due fotodiodi, generazioni da EOS 70D a EOS R5 e R3, vantaggi per foto e video, confronto con contrasto e sistemi ibridi, limiti.

La Redazione di Storia della Fotografia 17 min di lettura

Tecnologie Moderne Le tecniche e le tecnologie fotografiche

Su GoogleAggiungici come fonte preferita

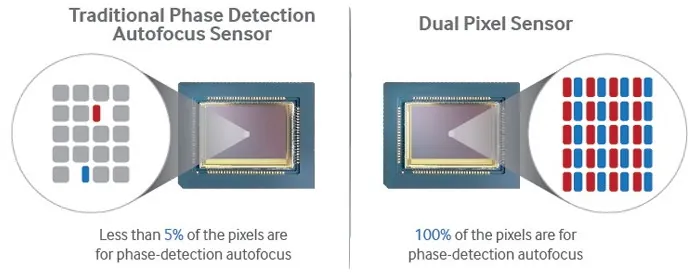

Dual Pixel AF
Credit Samsung

La nascita della tecnologia Dual Pixel CMOS AF è una delle tappe importanti nella storia della fotografia digitale, soprattutto per quanto riguarda la messa a fuoco automatica in modalità Live View e durante la registrazione video. Per capire il suo impatto bisogna guardare il contesto in cui è comparsa e il problema che doveva risolvere. Questo articolo racconta la soluzione adottata da Canon: come è fatto il sensore, che cosa ha cambiato nell’uso quotidiano, quali generazioni si sono succedute e dove stanno i limiti.

In Sintesi

  • Il Dual Pixel CMOS AF di Canon è comparso con la EOS 70D, annunciata il 2 luglio 2013, e portò il rilevamento di fase sul sensore nelle reflex.
  • Ogni pixel contiene due fotodiodi che vedono la scena da angolazioni leggermente diverse: il loro confronto indica direzione e distanza della correzione di fuoco.
  • La 70D copriva circa l’80% del fotogramma, la EOS R del 2018 fino a 5.655 punti, la EOS R5 del 2020 5.940 aree con copertura vicina al 100%.
  • Il vantaggio maggiore riguarda Live View e video, dove il fuoco continuo risulta fluido e privo di oscillazioni.
  • Il sistema moderno riconosce volti, occhi, animali e veicoli, e segue il soggetto con algoritmi basati su deep learning.
  • Con luce molto scarsa o soggetti a basso contrasto la precisione cala, come per ogni sistema di messa a fuoco.

Il problema da risolvere: reflex, Live View e video

Fino ai primi anni Duemiladieci i sistemi di autofocus delle reflex digitali si basavano sul rilevamento di fase affidato a un modulo dedicato. Nelle reflex la luce passa attraverso una parte semitrasparente dello specchio principale, viene deviata da uno specchio secondario e arriva a un sensore AF sul fondo della fotocamera, dove due immagini vengono confrontate. L’errore di separazione indica se il fuoco è davanti o dietro il soggetto e di quanto occorre muovere l’obiettivo. Per la fotografia tradizionale è un metodo rapido e preciso.

I limiti comparivano con il Live View e con il video. In queste modalità lo specchio è sollevato, la luce non arriva più al modulo AF dedicato e la fotocamera deve ricorrere al rilevamento di contrasto sul sensore. Quel metodo è accurato ma non dice in che direzione muovere l’obiettivo: la fotocamera deve andare per tentativi, con il caratteristico avanti e indietro noto come hunting. Con soggetti in movimento il risultato era lento, e per i videomaker faticoso.

Wikipedia osserva che nelle reflex la messa a fuoco in Live View è in genere affidata al contrasto o a un sistema ibrido, e cita il Dual Pixel CMOS AF di Canon come una notevole eccezione. Esistevano già, prima del 2013, esperimenti di rilevamento di fase sul sensore: Fujifilm annunciò nel luglio 2010 la compatta F300EXR con sensori di fase integrati nel Super CCD EXR. Nelle mirrorless lo sviluppo è andato proprio in quella direzione, con sensori di fase meno precisi di un modulo autonomo, usati spesso per dare una direzione di massima che il contrasto affina.

Canon individuò il problema come un ostacolo all’evoluzione delle reflex verso un uso più versatile. La risposta arrivò con la EOS 70D, annunciata il 2 luglio 2013. Secondo la scheda di Wikipedia la messa a fuoco a rilevamento di fase in Live View funzionava su circa l’80% del fotogramma, e la tecnologia dava un forte miglioramento della velocità di messa a fuoco in Live View sia per le foto sia per i filmati. Con aperture ampie, come f/1.8, migliorava anche accuratezza e coerenza rispetto all’autofocus tradizionale.

Dal punto di vista commerciale la 70D si impose come riferimento per chi girava video con una reflex. L’autofocus continuo, con la funzione Movie Servo, rendeva la ripresa più vicina a quella di una videocamera. Con l’avvicinarsi della convergenza tra fotografia e video, il Dual Pixel diventò una delle ragioni per scegliere Canon, e preparò l’arrivo del sistema nelle mirrorless.

Come è fatto un pixel Dual Pixel

Il principio è semplice da enunciare. Ogni pixel del sensore, invece di essere un fotodiodo unico, è diviso in due fotodiodi indipendenti, posti uno accanto all’altro. Ciascuno riceve la luce che attraversa una metà diversa dell’obiettivo, e quindi vede la scena da un punto di vista leggermente spostato. Il sensore produce così due immagini sfalsate, come il modulo AF delle reflex, ma senza componenti separati. In pratica il sensore diventa un grande modulo a rilevamento di fase distribuito su tutta la sua superficie.

Quando il soggetto è a fuoco, le due immagini coincidono. Quando non lo è, risultano spostate in un verso se il fuoco è davanti e nel verso opposto se è dietro, e l’entità dello spostamento indica di quanto muovere le lenti. Il calcolo avviene in tempo reale per un numero molto elevato di punti, e il motore dell’obiettivo riceve un comando preciso invece di procedere a tentativi. Per questo il sistema evita il pompaggio tipico del contrasto.

La differenza rispetto ai sistemi con pixel dedicati all’autofocus è sostanziale. In quei sistemi alcuni pixel sono riservati alla messa a fuoco e sono quindi meno utili per l’immagine, mentre nel Dual Pixel i due fotodiodi di ogni pixel contribuiscono entrambi anche alla formazione dell’immagine finale, sommando i loro segnali. La copertura dell’area di messa a fuoco può quindi essere molto ampia, e non è limitata a pochi punti sparsi.

La realizzazione richiede precisione. La divisione del pixel deve essere equilibrata, perché ciascuna metà riceva la stessa quantità di luce, e il flusso di dati cresce perché ogni pixel produce due letture. Servono circuiti di lettura veloci e processori capaci di elaborare milioni di coppie di segnali in tempo reale, ed è per questo che la tecnologia è arrivata con una generazione di fotocamere dotate di sensori e processori adeguati.

Le generazioni: da EOS 70D a EOS R5 e R3

La prima generazione arrivò con la EOS 70D, con copertura di circa l’80% del fotogramma in Live View. Nel 2018 la Canon EOS R, annunciata il 5 settembre e in vendita dal 9 ottobre, portò il sistema nelle mirrorless a pieno formato Canon con fino a 5.655 punti selezionabili manualmente. La copertura era di circa il 100% dell’altezza e l’88% della larghezza per le foto, e scendeva all’80% per 80% con alcuni obiettivi EF più vecchi e certe combinazioni con moltiplicatori di focale. La EOS R non aveva la stabilizzazione sul sensore, e la critica ne rilevò l’assenza al lancio.

La generazione successiva, indicata da Canon come Dual Pixel CMOS AF II, compare sulla EOS R5, annunciata il 9 luglio 2020. La scheda parla di 5.940 punti selezionabili dall’utente e di copertura del 100% dell’inquadratura. La stessa fotocamera offre una stabilizzazione a cinque assi sul sensore con una correzione dichiarata fino a 8 stop, un esempio di come la messa a fuoco rapida e la stabilizzazione sul sensore (IBIS) si completino a vicenda e rendano nitida un’immagine scattata a mano libera.

Il sito europeo di Canon descrive per la R5 «5.940 aree» con copertura «virtualmente del 100 per cento» del fotogramma. Il sistema riconosce i volti, anche di profilo, e continua a seguire la testa quando la persona si volta. Riconosce gatti, cani e uccelli, mettendo a fuoco corpo, volto o occhi, e distingue moto e auto da corsa, individuando il casco del pilota quando è visibile. La sensibilità dichiarata arriva a -6 EV, con una nota di misura che prevede un obiettivo f/1.2, punto AF centrale, One-Shot AF, 23 gradi e ISO 100.

La EOS R3, in vendita dal 27 novembre 2021, aggiunge un sensore stacked retroilluminato con lettura ad alta velocità, pensato per ridurre il rolling shutter. Segue veicoli, animali e persone, e propone la funzione Eye Control AF, con cui si imposta il punto di messa a fuoco guardandolo nel mirino. Canon indica la R3 per il tracking delle auto da corsa e la R5 per il tracking degli occhi.

Vantaggi operativi e applicazioni pratiche

Il primo vantaggio è la rapidità. Il rilevamento di fase indica subito direzione e misura della correzione, e la risposta è immediata con soggetti in movimento e in situazioni dinamiche come gli eventi sportivi o il reportage. L’eliminazione del pompaggio rende anche il comportamento della fotocamera più prevedibile, e un fotografo che sa che cosa farà l’autofocus lavora con più sicurezza.

Il secondo è la precisione, soprattutto con ottiche luminose e profondità di campo ridotta. Nei sistemi con modulo dedicato la messa a fuoco poteva risentire di piccoli errori di allineamento tra modulo AF e piano focale. Con il Dual Pixel il rilevamento avviene direttamente sul sensore, e il punto di fuoco coincide con l’immagine catturata. È un vantaggio per la fotografia di ritratto, dove la nitidezza sugli occhi è essenziale.

Il terzo è la copertura. Nelle reflex i punti AF erano concentrati nella parte centrale del fotogramma. Con il Dual Pixel le aree arrivano fino ai bordi, e un soggetto decentrato si può mettere a fuoco senza ricomporre l’inquadratura. Questo dà libertà compositiva anche nella macrofotografia, dove spostare la fotocamera per ricomporre è un modo sicuro per perdere il piano di fuoco.

Il quarto vantaggio riguarda il riconoscimento del soggetto. La tecnologia si integra con algoritmi di tracking che seguono volti, occhi e animali, e Canon parla di un sistema basato su deep learning che riconosce persone, veicoli e animali e si aggancia a occhi, volto, testa o corpo. Nata per il video, la funzione si è rivelata preziosa anche per la fotografia sportiva e naturalistica, dove un soggetto imprevedibile si segue meglio con un sistema che lo riconosce.

Dual Pixel, contrasto e sistemi ibridi a confronto

Per valutare il Dual Pixel conviene metterlo accanto agli altri metodi. Il rilevamento di contrasto cerca il punto in cui l’immagine ha il massimo di nitidezza e per questo non sa in che direzione muovere l’obiettivo: può essere molto accurato e funziona anche con obiettivi diaframmati, ma richiede tentativi e traccia male i soggetti in movimento, perché una perdita di contrasto non dà alcuna indicazione sulla direzione dello spostamento.

Il rilevamento di fase offre l’informazione che manca al contrasto: dice subito se il fuoco è davanti o dietro e di quanto. Nelle reflex richiede un modulo separato e uno specchio secondario, e la base di misura efficace si fissa in genere tra f/5.6 e f/6.7 perché l’autofocus funzioni anche con obiettivi poco luminosi, a scapito di un poco di precisione anche con ottiche molto luminose.

I sistemi ibridi mettono insieme i due approcci. La fase dà velocità e direzione, il contrasto aggiunge precisione e lavora con obiettivi diaframmati. Molte mirrorless seguono questa strada, con sensori di fase integrati che forniscono una direzione di massima e il contrasto che rifinisce il risultato. Il Dual Pixel è una variante particolare: invece di riservare ad alcuni pixel il compito di misurare la fase, lo affida a tutti, e così porta il rilevamento di fase su un’area molto estesa del sensore.

Il video e l’autofocus continuo

Per il video il Dual Pixel ha cambiato il modo di lavorare. Prima di quel momento chi girava con una reflex aveva due opzioni poco soddisfacenti: affidarsi al contrasto, lento e poco fluido, oppure mettere a fuoco a mano, difficile in riprese dinamiche. Con il rilevamento di fase sul sensore il passaggio da un piano di fuoco all’altro avviene in modo naturale, senza scatti, e il comportamento ricorda quello delle videocamere professionali.

La funzione Movie Servo della EOS 70D è l’esempio più chiaro. L’autofocus continuo in ripresa si aggiorna di continuo e segue il soggetto, e la 70D veniva proposta anche in kit con obiettivi STM, gli EF-S 18-55 mm e 18-135 mm, pensati per l’uso video.

Con le mirrorless il discorso si estende. Il riconoscimento di volti e occhi mantiene il fuoco su una persona anche quando si gira o si allontana, e il sistema di tracking decide se restare sul soggetto o passare a un altro. Canon ha esteso la tecnologia anche alla linea di videocamere Cinema EOS.

Limiti e condizioni difficili

Il Dual Pixel non elimina i limiti fisici della messa a fuoco. Con luce scarsa la precisione diminuisce, come accade a ogni sistema che misura il contrasto o la fase dell’immagine. Il valore di -6 EV dichiarato da Canon per la R5 si riferisce a condizioni di misura molto precise, con un obiettivo luminosissimo e un punto centrale, e in condizioni di uso reale il risultato dipende dall’ottica e dal soggetto.

Anche la copertura va letta con attenzione. Nella EOS R la copertura era di circa il 100% dell’altezza e dell’88% della larghezza, e con alcuni obiettivi EF più vecchi e certi moltiplicatori scendeva all’80% per 80%. Con ottiche poco luminose o con convertitori la quantità di luce disponibile per la misura di fase si riduce, e il sistema perde margine.

Un altro aspetto riguarda la complessità. Ogni pixel produce due letture, e l’elaborazione richiede processori potenti. È un argomento comune a tutte le fotocamere moderne con sensori ad alta velocità, come lo stacked della EOS R3.

Infine i soggetti a basso contrasto, i fondali uniformi e le superfici con motivi ripetitivi restano difficili per qualunque autofocus basato sull’analisi dell’immagine. Il riconoscimento di soggetto aiuta, ma si basa su categorie previste dal costruttore e non copre ogni situazione.

Come sfruttarlo nella pratica

Il Dual Pixel lavora meglio quando il fotografo sceglie la modalità adatta alla scena. Con soggetti fermi e inquadrature controllate, come un ritratto in studio o un paesaggio, conviene un punto o un’area ristretta, che dà un controllo preciso su che cosa sarà a fuoco. Con soggetti in movimento, come bambini, animali o sport, la modalità continua con riconoscimento del soggetto fa risparmiare molti scatti falliti.

Per i ritratti con diaframmi aperti conviene affidarsi al rilevamento di volto e occhio, che la R5 gestisce anche con la testa di profilo o con un solo occhio visibile. Nelle situazioni di sport motoristico o di fauna, la categoria giusta, per esempio animali o veicoli, aiuta il sistema a cercare la parte giusta del soggetto, come il casco del pilota o l’occhio dell’uccello.

Nel video vale la pena decidere in anticipo se lasciare il fuoco al sistema o intervenire a mano. Il fuoco continuo è comodo quando si segue una persona o un’azione non ripetibile, mentre per una scena studiata con un cambio di fuoco preciso conviene controllare manualmente il momento e la velocità. Il tocco su schermo per indicare il soggetto è una scorciatoia utile che le fotocamere moderne offrono.

Le cifre dichiarate vanno interpretate con prudenza. Il valore di -6 EV per la R5 si riferisce a una misura con obiettivo f/1.2, punto centrale e One-Shot AF, e non vale per ogni obiettivo e per ogni situazione. Una prova pratica con le proprie ottiche, in condizioni vicine a quelle di lavoro, dà un’indicazione migliore di qualsiasi dato di catalogo.

Evoluzione e prospettive

Da quando comparve sulla EOS 70D, il Dual Pixel è diventato una base su cui Canon ha costruito il suo autofocus. Il confronto tra le schede mostra la direzione: dai circa 80% del fotogramma in Live View si passa ai 5.655 punti della EOS R e ai 5.940 della R5, con una copertura che oggi si avvicina all’intero inquadramento. La messa a fuoco rapida convive con la stabilizzazione sul sensore, e le due funzioni si integrano nelle fotocamere di fascia alta.

Gran parte dell’evoluzione recente riguarda il software. Il sito europeo di Canon presenta il Dual Pixel CMOS AF II come un sistema che trova il soggetto ovunque si trovi nel fotogramma e usa il deep learning per riconoscere persone, veicoli e animali. È l’area in cui la intelligenza artificiale si incontra con la fotografia, e dove i miglioramenti hanno un impatto più immediato sull’uso.

Sul fronte hardware, l’arrivo dei sensori stacked, come quello della EOS R3, porta letture molto veloci che aiutano sia il rilevamento sia la riduzione dell’effetto rolling shutter. Sul fronte dell’interfaccia, funzioni come l’Eye Control AF mostrano che anche il modo di indicare il soggetto alla fotocamera può cambiare.

Per chi sceglie una fotocamera, la scheda tecnica va letta con attenzione a tre dati: il numero di punti o aree AF, la copertura del fotogramma e i soggetti riconosciuti. Sono i tre numeri che dicono quanto il sistema di messa a fuoco potrà aiutare nella pratica, molto più della sola sigla commerciale della tecnologia.

Un’ultima osservazione riguarda la storia del marchio nel suo insieme. Il Dual Pixel è arrivato in un periodo di transizione, quando le reflex dovevano rispondere alla crescita delle mirrorless e alla richiesta di prestazioni video migliori. La sua forza è stata quella di risolvere un problema concreto senza chiedere al fotografo di cambiare abitudini: stessa fotocamera, stessi obiettivi, ma un fuoco in Live View che finalmente seguiva il soggetto. Da quel momento la distinzione tra fotocamera per foto e per video ha cominciato a perdere significato.

Domande frequenti

Che cos’è il Dual Pixel CMOS AF?

È il sistema di Canon in cui ogni pixel del sensore contiene due fotodiodi. Confrontando i due segnali la fotocamera ricava direzione e distanza della correzione di fuoco, con un rilevamento di fase eseguito direttamente sul sensore.

Quale fotocamera lo introdusse?

La Canon EOS 70D, annunciata il 2 luglio 2013. In Live View il rilevamento di fase funzionava su circa l’80% del fotogramma.

Che differenza c’è tra Dual Pixel e rilevamento di contrasto?

Il contrasto non indica la direzione della correzione, e la fotocamera procede per tentativi. Il rilevamento di fase del Dual Pixel indica subito verso dove e di quanto muovere l’obiettivo.

Che cos’è il Dual Pixel CMOS AF II?

È la generazione presentata sulla EOS R5, con 5.940 aree di messa a fuoco, copertura vicina al 100% e riconoscimento di persone, animali e veicoli.

La EOS R aveva la stessa copertura?

No. Offriva fino a 5.655 punti, con copertura di circa il 100% dell’altezza e l’88% della larghezza per le foto, e all’80% per 80% con alcune combinazioni di obiettivi EF e moltiplicatori.

Il Dual Pixel è utile per il video?

Sì, è il campo in cui ha fatto la differenza. L’autofocus continuo risulta fluido e privo di oscillazioni, e il riconoscimento di volti e occhi mantiene il fuoco sulle persone in movimento.

Funziona con luce scarsa?

Canon dichiara per la EOS R5 una sensibilità fino a -6 EV, misurata con un obiettivo f/1.2 e punto AF centrale. Nell’uso reale la precisione dipende dall’ottica e dal soggetto.

Quali soggetti riconosce il sistema attuale?

Persone, anche di profilo o con un solo occhio visibile, cani, gatti, uccelli, moto e auto da corsa, con messa a fuoco su corpo, volto, testa o occhi.

Il Dual Pixel sostituisce il modulo AF delle reflex?

Nelle reflex il modulo dedicato continua a lavorare quando si usa il mirino, mentre il Dual Pixel entra in gioco in Live View e nel video. Nelle mirrorless non c’è lo specchio, e il sistema sul sensore svolge tutto il lavoro.

Per il quadro generale dell’evoluzione tecnica si veda la sezione La tecnologia fotografica.
