Tecnica fotografica: rolling shutter, autofocus, standard ISO e ottica storica

La fotografia è spesso presentata come un’arte dello sguardo, e lo è. Ma prima di essere arte è fisica, chimica e meccanica: è la scienza della luce che attraversa un’ottica, colpisce un sensore o una pellicola e produce un’immagine stabile. Capire questa dimensione tecnica dà quella padronanza degli strumenti che libera la mente dalla preoccupazione tecnica e la lascia libera di dedicarsi alla visione, senza ridurre la fotografia a un’operazione meccanica priva di creatività. Dalla regola Sunny 16 per calcolare l’esposizione senza esposimetro in piena luce solare all’autofocus e ai suoi selettori sugli obiettivi moderni, dal rolling shutter dei sensori digitali alle virtù ottiche del balsamo del Canada, dai sistemi di standardizzazione ISO e ASA alle licenze Creative Commons per l’uso delle immagini: un viaggio attraverso il cuore tecnico della fotografia, raccontato con la stessa passione che si dedica ai suoi autori e alle sue immagini.

L’esposizione come linguaggio: dalla regola del sole a 16 alla priorità di apertura

Prima che esistessero gli esposimetri integrati nelle fotocamere, prima che i sensori digitali cominciassero a calcolare automaticamente la coppia diaframma-tempo ottimale per qualsiasi condizione di luce, i fotografi dovevano portare nella testa un sistema di regole empiriche che permetteva di stimare l’esposizione corretta guardando il cielo, la qualità della luce e il tipo di soggetto. Queste regole erano il risultato di decenni di sperimentazione pratica e di riflessione teorica, condensati in principi semplici che chiunque poteva memorizzare e applicare sul campo in pochi secondi. Il fatto che oggi queste regole siano quasi completamente dimenticate dai fotografi digitali, che si affidano ciecamente all’automatismo dell’esposizione, è al tempo stesso comprensibile e impoverente: comprensibile perché i sistemi automatici moderni sono straordinariamente efficaci, impoverente perché capire l’esposizione in modo intuitivo e fisico (senza affidarsi soltanto ai numeri del display) cambia profondamente il modo in cui si pensa alla luce e alla sua relazione con il soggetto fotografato.

La più elegante di queste regole empiriche è la regola del sole a 16, o Sunny 16: in piena luce solare, con il sole alto e un cielo sgombro, l’esposizione fotografica corretta si ottiene impostando il diaframma a f/16 e il tempo di esposizione all’inverso del valore ISO della pellicola o del sensore. Se si usa una pellicola ISO 100, il tempo sarà 1/100 di secondo a f/16. Se si usa ISO 400, il tempo sarà 1/400. La regola funziona perché la luce solare diretta in una giornata serena ha un’intensità sostanzialmente costante in qualsiasi latitudine temperata nelle ore centrali della giornata, e questa costanza permette di ricavare un valore di riferimento assoluto dal quale scalare poi le variazioni di luce in condizioni diverse: cielo leggermente nuvoloso (f/11), cielo coperto (f/8), cielo molto coperto (f/5.6), ombra aperta o tramonto (f/4). La regola Sunny 16, più che un trucco per dilettanti, è uno strumento di comprensione fisica della luce che, una volta interiorizzato, permette di valutare qualsiasi condizione luminosa con un’accuratezza sorprendente. Secondo una tradizione diffusa, i grandi fotografi che hanno lavorato su pellicola (da Cartier-Bresson a Sebastião Salgado) la conoscevano a memoria e la usavano come punto di partenza per qualsiasi valutazione dell’esposizione, anche quando avevano a disposizione un esposimetro.

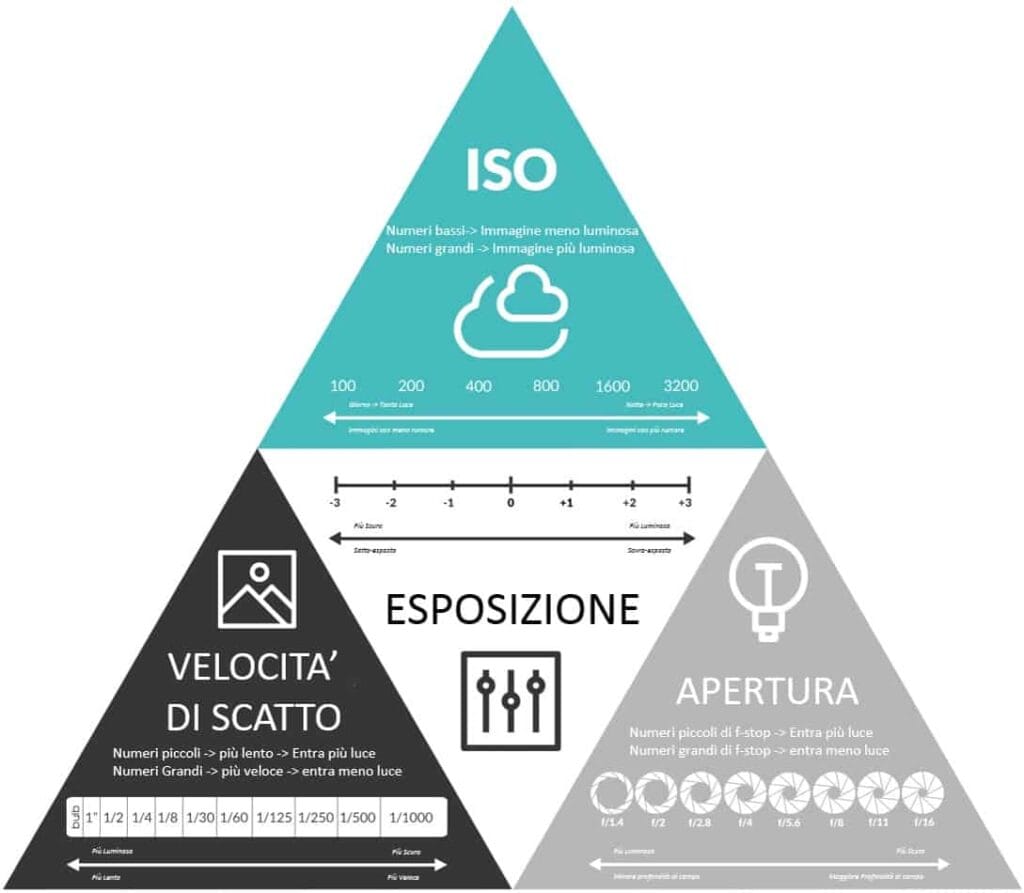

Accanto alla regola del sole a 16, il concetto più fondamentale dell’esposizione fotografica è quello del tempo di esposizione: la durata durante la quale la luce impressiona la pellicola o colpisce il sensore digitale. Il tempo di esposizione è una delle tre variabili del triangolo dell’esposizione (insieme al diaframma e alla sensibilità ISO) e la sua scelta ha conseguenze dirette sulla quantità di luce catturata e sulla qualità visiva dell’immagine risultante. Un tempo breve, come 1/1000 di secondo, congela il movimento: una goccia d’acqua che cade diventa una sfera perfetta, un uccello in volo appare nitido in ogni dettaglio della piuma. Un tempo lungo, come un secondo o più, trasforma il movimento in sfumatura: l’acqua di una cascata diventa un velo latteo, le auto in una strada trafficata di notte diventano strisce di luce che disegnano la curvatura della carreggiata. Capire il tempo di esposizione come una scelta estetica che determina il modo in cui il movimento viene rappresentato nella fotografia, oltre che come un numero tecnico, è uno dei passi fondamentali verso la padronanza dell’ottica fotografica e della tecnica fotografica nel suo insieme. La macchina fotografica cattura un’interpretazione della realtà determinata dalle scelte del fotografo, e il tempo di esposizione è una delle variabili più influenti di questa interpretazione.

La terza variabile del triangolo è il diaframma, e il modo più intelligente di lavorarci è attraverso la priorità di apertura: la modalità semiautomatica in cui il fotografo sceglie il valore di diaframma desiderato e la fotocamera calcola automaticamente il tempo di esposizione corrispondente. La priorità di apertura è probabilmente la modalità di scatto più usata dai fotografi esperti, perché il diaframma determina la profondità di campo (la zona di nitidezza davanti e dietro il punto di messa a fuoco) e la profondità di campo è una delle variabili espressive più potenti a disposizione del fotografo. Un diaframma aperto, come f/1.8 o f/2.8, produce una profondità di campo ridottissima: il soggetto è nitido e lo sfondo è sfumato in quel caratteristico effetto bokeh che isola visivamente il soggetto dal contesto. Un diaframma chiuso, come f/11 o f/16, produce una profondità di campo estesa: tutto nell’inquadratura, dal primo piano all’orizzonte, risulta nitido. Scegliere il diaframma significa quindi scegliere quanto del mondo si vuole mettere a fuoco, e questa scelta ha conseguenze narrative dirette: il ritrattista che vuole isolare il volto del soggetto dallo sfondo lavora a diaframmi aperti, il paesaggista che vuole rendere nitida ogni roccia e ogni filo d’erba dal primo piano all’orizzonte lavora a diaframmi chiusi. La fotografia meccanica della priorità di apertura è quindi, anche in questo caso, uno strumento di scelta estetica e narrativa prima ancora che un dispositivo tecnico.

La messa a fuoco tra meccanica e elettronica: dall’occhio al processore

La messa a fuoco è il gesto più antico della fotografia: già la camera oscura del Rinascimento richiedeva di spostare lo schermo di proiezione o la lente fino a ottenere un’immagine nitida, e ogni fotocamera della storia ha dovuto risolvere il problema di far convergere esattamente sul piano dell’emulsione o del sensore i raggi di luce provenienti dal soggetto. Questo problema è otticamente semplice da enunciare (la distanza tra l’obiettivo e il piano dell’immagine dipende dalla distanza del soggetto, secondo l’equazione delle lenti sottili) ma praticamente complesso da risolvere in modo rapido e affidabile nelle condizioni di lavoro reali del fotografo, che spesso deve mettere a fuoco soggetti in movimento, in condizioni di luce scarsa, con tempi di reazione minimi. La storia della messa a fuoco in fotografia è la storia di come si è cercato di automatizzare e accelerare questo gesto fondamentale senza perdere il controllo creativo che spetta sempre al fotografo.

Per capire come funziona la messa a fuoco fotografica, occorre prima comprendere i principi fisici che la regolano. Il meccanismo della messa a fuoco in fotografia si basa sulla proprietà degli obiettivi convergenti di formare immagini nitide di soggetti a distanze diverse spostando il proprio elemento ottico anteriore o il gruppo di lenti interno rispetto al piano focale. Nella fotocamera a lastre dell’Ottocento questo spostamento era fisico e visibile: si tirava fuori il soffietto finché l’immagine sul vetro smerigliato diventava nitida, poi si inseriva il portalastra e si scattava. Nelle fotocamere reflex del Novecento il processo divenne più rapido grazie al pentaprisma e allo specchio che permettevano di vedere direttamente attraverso l’obiettivo e di valutare la nitidezza sull’immagine reale, invece che su un’approssimazione. L’autofocus, comparso sul mercato nel 1977 con la compatta Konica C35 AF e arrivato sulle reflex negli anni Ottanta (la Minolta Maxxum 7000 del 1985 fu la prima reflex 35 mm prodotta in serie con il motore di messa a fuoco nel corpo macchina), automatizzò questo processo: un sistema integrato valuta lo stato di messa a fuoco della scena e un motore sposta i gruppi di lenti dell’obiettivo fino a ottenere la massima nitidezza, in frazioni di secondo impensabili per qualsiasi occhio umano. Questa automazione è un miracolo di ingegneria, ma non ha eliminato la necessità di capire come funziona la messa a fuoco: anzi, la comprensione del meccanismo fisico è indispensabile per usare correttamente i sistemi di autofocus moderni, che offrono decine di opzioni e modalità diverse tra cui scegliere.

I moderni obiettivi intercambiabili per fotocamere reflex e mirrorless offrono quasi sempre un selettore delle modalità AF, un interruttore fisico che permette di scegliere tra autofocus e messa a fuoco manuale e talvolta di limitare la corsa del motore di messa a fuoco a un determinato range di distanze. Questo selettore è uno degli elementi più sottovalutati dell’attrezzatura fotografica: molti fotografi non sanno esattamente cosa fa e come usarlo, e il risultato è spesso un autofocus che si comporta in modo imprevedibile nelle situazioni difficili. La modalità AF/MF è la più ovvia: commuta tra autofocus e messa a fuoco manuale. Ma la funzione di limitazione della corsa del motore (presente su molti teleobiettivi e sugli obiettivi per sport e fauna selvatica) è meno intuitiva e più preziosa: impostando un range minimo di distanza di messa a fuoco (per esempio, da 3 metri a infinito invece che da 1,5 metri a infinito), si accorcia il percorso che il motore deve compiere per trovare il fuoco, rendendo più rapido l’autofocus nelle situazioni in cui si sa che il soggetto non si avvicinerà mai al di sotto di una certa distanza. Nei teleobiettivi di grande lunghezza focale, dove il motore di messa a fuoco deve spostare gruppi di lenti pesanti attraverso distanze ottiche ampie, questa limitazione di corsa può fare la differenza tra un soggetto messo a fuoco e uno sfuocato in situazioni di azione rapida come la fauna selvatica o lo sport.

Il problema tecnico più specifico dell’era digitale nella gestione della meccanica fotografica è quello del rolling shutter: un artefatto visivo tipico dei sensori CMOS a lettura sequenziale delle righe, che produce una distorsione geometrica nelle immagini di soggetti in rapido movimento o quando la fotocamera stessa si muove velocemente durante lo scatto. Il rolling shutter si verifica perché i sensori CMOS a otturatore elettronico non leggono tutti i pixel contemporaneamente, come invece fanno i sensori a otturatore globale (global shutter): li leggono in sequenza dall’alto verso il basso, riga per riga, in un tempo che dipende dalla velocità di lettura del sensore. In questo intervallo di tempo, un soggetto in rapido movimento (un’elica di aereo, una palla da baseball, un uccello in volo) cambia posizione tra la lettura della prima riga e quella dell’ultima, producendo distorsioni geometriche caratteristiche come l’effetto jello (oscillazione delle rette verticali) o l’inclinazione delle eliche. Nei video, dove ogni fotogramma è soggetto al rolling shutter, questi artefatti possono essere particolarmente evidenti e fastidiosi. Ridurre il rolling shutter richiede o sensori con velocità di lettura molto elevate, o l’uso di sensori con otturatore globale, o l’adozione di tecniche di ripresa che minimizzano i movimenti bruschi della fotocamera. La comprensione di questo fenomeno è indispensabile per qualsiasi fotografo o videomaker che lavori con fotocamere digitali moderne, perché il rolling shutter è una delle limitazioni tipiche dei sensori CMOS a otturatore elettronico.

Prima dell’autofocus elettronico, e ancora oggi sulle fotocamere a telemetro e su molte fotocamere d’epoca, la visione del soggetto avveniva attraverso un dispositivo ottico separato dall’obiettivo di ripresa: il mirino. Tra i diversi tipi di mirino che la storia della tecnica fotografica ha prodotto, il più antico e concettualmente più elegante è il mirino galileiano, così chiamato perché si basa sullo stesso principio ottico del cannocchiale reso celebre da Galileo, disposto però in senso inverso (per questo si parla di sistema galileiano invertito): una lente divergente e una convergente, a una distanza tale da produrre un’immagine virtuale eretta e ridotta del soggetto. Il mirino galileiano non produce immagini capovolte come il cannocchiale astronomico e non richiede inversione elettronica o meccanica: l’immagine che si vede è diritta e orientata correttamente, anche se più piccola della realtà. Questo tipo di mirino fu usato in quasi tutte le fotocamere compatte e nelle macchine a telemetro dalla fine dell’Ottocento fino agli anni Sessanta, e viene ancora impiegato nelle fotocamere a mirino ottico di fascia alta come la Leica M. Il suo limite principale è che non permette di vedere esattamente ciò che l’obiettivo inquadrerà (perché il mirino è posizionato sopra o di lato all’obiettivo, non in asse con esso), ma per la maggior parte dei soggetti a distanza media o lunga questo errore di parallasse è trascurabile. La semplicità ottica del mirino galileiano è anche la sua forza: non contiene specchi, prismi o lenti mobili, e non ha quindi elementi che si possono guastare o desincronizzare.

Dalla pellicola al sensore: standardizzazione, materiali ottici e meccanismi di caricamento

Dietro ogni fotografia di qualità, oltre alla luce e alla composizione, c’è un sistema di standardizzazioni tecniche che rende possibile la compatibilità tra apparecchiature di produttori diversi e la prevedibilità dei risultati in condizioni diverse. La storia di queste standardizzazioni è meno romantica di quella dei grandi fotografi, ma è altrettanto importante per capire come la fotografia sia diventata un sistema tecnico globale, più che una collezione di strumenti incompatibili tra loro. Dalle norme ISO per la sensibilità alla pellicola ai sistemi di attacco a baionetta degli obiettivi, dai materiali ottici di precisione alle licenze per la diffusione delle immagini: ogni aspetto della tecnica fotografica moderna si regge su un edificio di convenzioni e norme condivise che sono state costruite nel corso di decenni di negoziazione tra produttori, istituzioni scientifiche e organizzazioni di standardizzazione internazionale.

La storia della standardizzazione della sensibilità dei materiali fotografici è un esempio istruttivo di come la necessità pratica si trasformi in norma tecnica universale. Fino alla prima metà del Novecento, ogni produttore di pellicola usava il proprio sistema per indicare la sensibilità dei propri prodotti: la Germania adottò negli anni Trenta il sistema DIN, a scala logaritmica, l’America il sistema ASA (American Standards Association), definito nel 1943 e a scala aritmetica, altri paesi avevano sistemi propri. Un fotografo tedesco che usava pellicole americane doveva fare conversioni continue tra un sistema e l’altro, con rischi di errori di esposizione significativi. La storia della standardizzazione tecnica ISO, DIN e ASA a confronto è la storia di come l’industria fotografica internazionale risolse questo problema con l’adozione, nel 1974, dello standard ISO 6 (International Organization for Standardization), che unificò i due sistemi precedenti in uno solo: i valori ISO lineari (come 100, 200, 400) corrispondono ai vecchi valori ASA, mentre i valori ISO logaritmici (come 21°, 24°, 27°) corrispondono ai vecchi valori DIN. Oggi quasi tutti i fotografi usano solo i valori lineari (il grado viene di norma omesso, e una pellicola 50 ASA/18° DIN si scrive semplicemente ISO 50), ma la scala logaritmica è ancora presente nella specifica ISO completa. La standardizzazione ISO fu il presupposto che permise al mercato fotografico mondiale di funzionare come sistema integrato, con pellicole di produttori diversi usabili in qualsiasi fotocamera di qualsiasi provenienza con risultati prevedibili.

Molto meno nota al grande pubblico, ma altrettanto fondamentale per la qualità dell’ottica fotografica, è la storia del balsamo del Canada, una resina naturale ricavata dall’abete balsamico canadese (Abies balsamea) che per oltre un secolo è stata il materiale di incollaggio standard per gli elementi ottici degli obiettivi fotografici, dei microscopi e di qualsiasi altro strumento che richiedesse la giunzione di superfici ottiche di vetro. Il balsamo del Canada ha un indice di rifrazione molto simile a quello del vetro crown (circa 1,52), il che significa che un raggio di luce che attraversa l’incollatura tra due lenti cementate con balsamo del Canada non subisce rifrazione significativa alla giunzione, comportandosi come se stesse attraversando un unico blocco di vetro omogeneo. Questa proprietà è di importanza cruciale nella costruzione degli obiettivi fotografici: lenti cementate con balsamo del Canada eliminano le riflessioni parassite alle superfici di contatto, riducono il flare e aumentano la trasmissione luminosa dell’obiettivo. Il balsamo del Canada fu gradualmente sostituito come adesivo ottico, a partire dalla seconda guerra mondiale, da resine sintetiche (poliestere, epossidiche, uretaniche, oggi spesso epossidiche polimerizzate con raggi UV) che offrivano maggiore stabilità termica e resistenza ai solventi, ma molti obiettivi storici di pregiata qualità ottica (quelli in cui i collezionisti trovano ancora oggi una resa pittorica ineguagliabile) contengono ancora balsamo del Canada originale, la cui eventuale cristallizzazione per invecchiamento è uno dei principali problemi di restauro degli obiettivi fotografici d’epoca.

Un’altra innovazione meccanica fondamentale nella storia della fotografia meccanica è quella dell’attacco a baionetta, il sistema di attacco rapido che permette di collegare un obiettivo al corpo macchina con un semplice gesto rotatorio di pochi gradi. Prima della diffusione del sistema a baionetta, gli obiettivi si avvitavano al corpo macchina attraverso una filettatura a vite (il sistema M42 e i vari standard Leica Thread Mount erano i più diffusi), un’operazione che richiedeva molti giri di rotazione e tempi di sostituzione di parecchi secondi. L’attacco a baionetta, adottato progressivamente dai principali produttori a partire dagli anni Cinquanta e Sessanta, ridusse il tempo di cambio obiettivo a meno di un secondo. Secondo alcune ricostruzioni permise anche di avvicinare il piano di flangia dell’obiettivo al piano della pellicola o del sensore più di quanto fosse possibile con la filettatura a vite, favorendo obiettivi grandangolari di qualità superiore e aprendo la strada alle fotocamere mirrorless moderne, dove la riduzione della distanza di flangia è portata all’estremo. L’attacco a baionetta è anche il luogo dove si concentra la trasmissione di dati tra obiettivo e corpo macchina: i contatti elettrici della baionetta moderna comunicano informazioni sulla lunghezza focale, la distanza di messa a fuoco, il diaframma impostato e molti altri parametri che la fotocamera usa per ottimizzare l’esposizione automatica, la stabilizzazione dell’immagine e l’autofocus. La storia della baionetta è quindi anche la storia dell’integrazione elettronica nella meccanica fotografica. Lo stesso principio di accoppiamento rapido fu applicato anche ai dorsi e ai magazzini intercambiabili della pellicola, come racconta l’approfondimento sul caricamento della pellicola con sistema a baionetta.

Il diritto dell’immagine: marchi registrati, licenze e Creative Commons nella fotografia digitale

La tecnica fotografica moderna non si esaurisce nella meccanica dell’ottica e dell’esposizione: comprende anche la conoscenza delle regole giuridiche che regolano la produzione, la distribuzione e l’uso delle immagini fotografiche. In un’epoca in cui chiunque può fotografare con lo smartphone e pubblicare le proprie immagini su piattaforme globali raggiungibili da miliardi di persone, la conoscenza di questi aspetti giuridici, lontana dall’essere un optional riservato ai professionisti, è una competenza di base che qualsiasi fotografo serio, anche dilettante, dovrebbe possedere. Le domande sono molte e spesso confuse nella mente dei fotografi: si può fotografare un edificio e pubblicare la foto? Si può riprodurre un logo in una fotografia? Come si possono condividere le proprie immagini permettendo ad altri di usarle liberamente senza perdere i propri diritti? Le risposte a queste domande non sono sempre semplici, ma i principi generali sono comprensibili e accessibili a chiunque sia disposto a dedicare un po’ di tempo alla loro comprensione.

Una delle questioni più frequenti nella pratica fotografica quotidiana riguarda il rapporto tra la fotografia e i marchi registrati: se si fotografa una persona che indossa una maglietta con un logo Nike, o si ritrae uno skyline urbano che include un edificio con un grande pannello pubblicitario di Coca-Cola, o si fotografa l’interno di un negozio di Apple con le lampade a forma di mela visibili sullo sfondo, si stanno usando marchi altrui in una fotografia propria. La risposta legale è sfumata e dipende fortemente dall’uso che si fa dell’immagine: per uso personale o documentario, in contesti giornalistici o artistici dove il marchio è un elemento incidentale del soggetto reale della fotografia, la riproduzione di marchi registrati è generalmente considerata accettabile nei sistemi giuridici di common law e nella maggior parte delle giurisdizioni europee. Il problema sorge quando l’immagine con il marchio viene usata per scopi commerciali o pubblicitari, in modo tale che il marchio appaia come parte integrante del messaggio commerciale della fotografia: in questo caso il titolare del marchio ha buone ragioni per contestare l’uso non autorizzato. La distinzione tra uso documentario e uso commerciale è spesso la linea che separa la fotografia lecita da quella potenzialmente illecita, e capire dove si trova questa linea è fondamentale per qualsiasi fotografo che voglia pubblicare le proprie immagini in contesti diversi dalla condivisione personale.

L’altro grande territorio giuridico della tecnica fotografica moderna è quello delle licenze aperte e Creative Commons: il sistema di licenze standardizzate sviluppato dall’omonima organizzazione non profit americana che permette agli autori di opere creative (fotografie incluse) di mettere le proprie opere a disposizione di terzi per determinati usi, mantenendo al tempo stesso il controllo su altri usi. Le licenze Creative Commons si appoggiano al diritto d’autore, di cui l’autore deve essere titolare, e lo usano come strumento per concedere in modo standardizzato determinate libertà d’uso. Le sei licenze principali del sistema Creative Commons combinano quattro elementi: l’obbligo di attribuzione all’autore (sempre presente in tutte le licenze CC), la possibilità o meno di usare l’opera per scopi commerciali, la possibilità o meno di modificare l’opera e distribuire versioni derivative e, nelle licenze SA, l’obbligo di condividere le opere derivate con la stessa licenza (ShareAlike). La licenza più permissiva, CC BY, richiede solo l’attribuzione e permette qualsiasi uso incluso quello commerciale e la modifica. La più restrittiva, CC BY-NC-ND, richiede l’attribuzione, non permette usi commerciali e non permette modifiche. Per i fotografi che vogliono condividere il proprio lavoro in modo aperto mantenendo una forma di controllo sull’uso delle immagini, il sistema Creative Commons offre uno strumento flessibile e riconosciuto a livello internazionale che è diventato lo standard de facto per la condivisione di contenuti creativi online. Molte delle immagini presenti su Wikipedia, Wikimedia Commons e Flickr sono rilasciate con licenze Creative Commons, e saperle riconoscere e usare correttamente è una competenza ormai indispensabile per qualsiasi fotografo che operi nell’ecosistema digitale.

Guardare insieme tutti i temi di questo articolo (dalla regola del sole a 16 alle licenze Creative Commons, dalla messa a fuoco al balsamo del Canada, dal rolling shutter alla standardizzazione ISO) potrebbe sembrare un percorso caotico attraverso argomenti molto diversi tra loro. In realtà c’è un filo rosso che li attraversa tutti: la tecnica fotografica in senso ampio è l’insieme di tutto ciò che rende possibile la produzione e la circolazione di immagini fotografiche di qualità, dalla fisica della luce che attraversa l’obiettivo alla chimica della resina che cementa le lenti, dalla matematica dell’esposizione alla giurisprudenza del diritto d’autore. Capire questo insieme va oltre l’esercizio intellettuale: è la condizione per esercitare la propria creatività fotografica in modo consapevole e responsabile, con piena padronanza degli strumenti e dei vincoli che ne determinano le possibilità. Il fotografo che conosce la regola del sole a 16 non ha bisogno dell’esposimetro in molte situazioni, e questa libertà dagli automatismi è la stessa libertà che permette di concentrarsi sulla visione. Il fotografo che conosce le licenze Creative Commons sa come condividere il proprio lavoro proteggendo i propri diritti. Il fotografo che capisce il rolling shutter sa come evitarlo o come usarlo creativamente. L’ottica fotografica e la fotografia meccanica sono gli strumenti più fedeli della creatività, a patto di conoscerli abbastanza bene da usarli con libertà.
