Guarnizioni tropicalizzate negli obiettivi

Il termine tropicalizzazione indica nel linguaggio fotografico l’insieme degli accorgimenti con cui fotocamere e obiettivi vengono protetti da umidità, pioggia, salsedine e polvere, cioè dalle condizioni tipiche dei climi tropicali da cui la parola prende il nome. In un obiettivo la protezione si affida soprattutto alle guarnizioni, piccoli anelli e profili elastici collocati nei punti dove due parti si incontrano. Sono invisibili a chi guarda l’obiettivo dall’esterno, e proprio per questo vengono spesso fraintese: riducono la probabilità che acqua e polvere arrivino dove fanno danno, senza rendere l’ottica impermeabile. Questa guida spiega dove si trovano, di che materiali sono fatte, che cosa dicono davvero i gradi IP, quali sono i limiti e come si mantengono in buono stato.

Che cosa sono le guarnizioni tropicalizzate

Una guarnizione è un elemento deformabile che si comprime tra due superfici e impedisce a liquidi, polvere e aria di passare attraverso la giunzione. Può riempire anche piccole irregolarità delle superfici e conserva la tenuta nelle condizioni di esercizio previste. In un obiettivo fotografico il principio è lo stesso di una porta o di un finestrino di automobile, solo in scala ridotta e con tolleranze molto più strette.

Dentro un obiettivo fotografico si trovano gruppi ottici, motori di messa a fuoco, circuiti elettronici e meccanismi lubrificati. Umidità e polvere possono danneggiarli in modi diversi. L’acqua provoca ossidazione dei contatti e delle parti metalliche e può lasciare condensa tra le lenti, mentre la polvere e la sabbia si insinuano nei meccanismi e aumentano l’attrito. Le guarnizioni servono anche a conservare i lubrificanti interni, perché impediscono che si contaminino con particelle abrasive e ne limitano l’asciugamento.

Per questo la tropicalizzazione ha un valore pratico concreto per chi lavora all’aperto. Ridurre il rischio che una pioggia improvvisa, la polvere di un sentiero o gli spruzzi di una spiaggia compromettano un obiettivo significa evitare riparazioni costose e fermi imprevisti, e poter continuare a lavorare in condizioni in cui chi ha attrezzatura non protetta deve rinunciare.

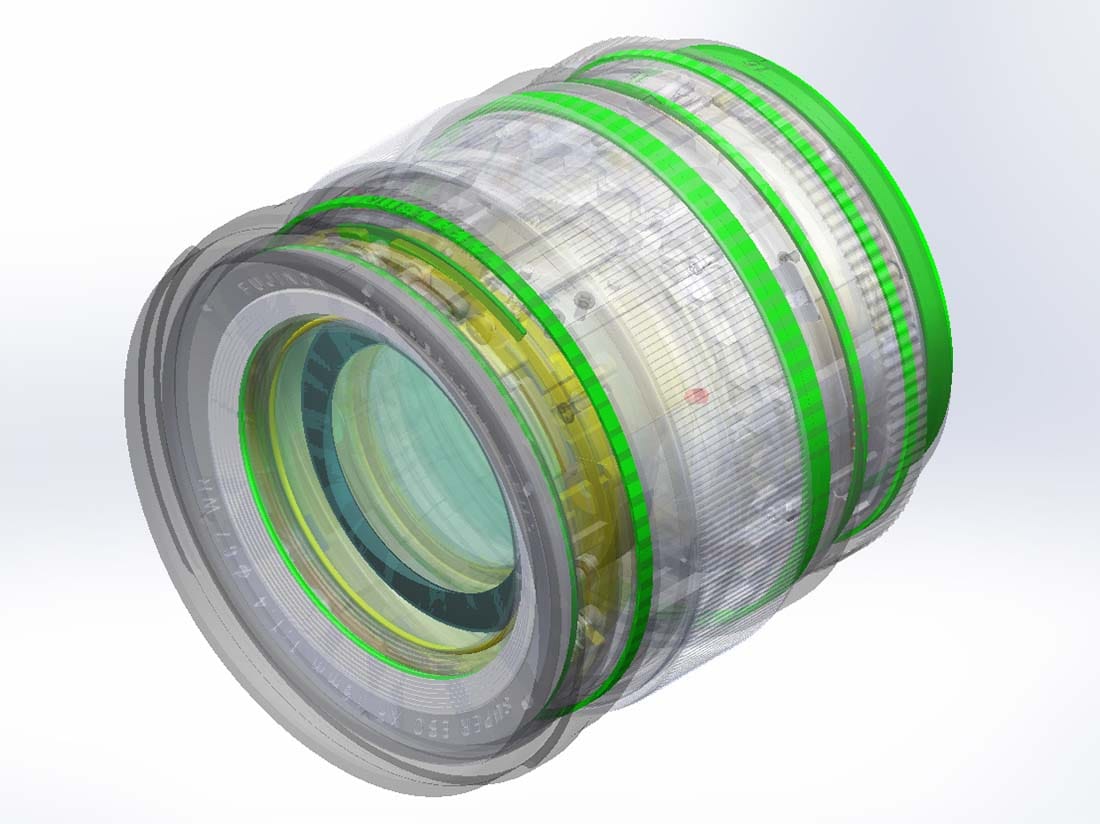

Dove si trovano in un obiettivo

I punti critici sono quelli in cui una parte fissa incontra una parte mobile o in cui due componenti si collegano. Il primo è l’attacco a baionetta, dove l’obiettivo si unisce al corpo macchina. Un anello elastico sul bordo del barilotto chiude lo spazio tra i due elementi. La produttrice Canon, per esempio, precisa che la protezione offerta da questo anello vale soltanto quando l’obiettivo è montato sulla fotocamera: con l’obiettivo staccato, l’estremità posteriore resta esposta.

Il secondo punto riguarda le ghiere di zoom e di messa a fuoco. Sono parti che ruotano o scorrono e quindi non possono essere sigillate come una giunzione fissa. Per proteggerle si usano materiali e profili pensati per resistere a polvere e umidità senza frenare il movimento. Il terzo punto sono i selettori e i pulsanti, cioè i commutatori di messa a fuoco automatica e manuale, di stabilizzazione e i limitatori di distanza, che nei modelli tropicalizzati sono ricoperti da pannelli in gomma. Lo stesso vale per i portafiltri a innesto presenti in alcuni teleobiettivi.

La struttura dell’obiettivo incide in modo diretto sull’efficacia. Un obiettivo che mantiene la stessa lunghezza durante lo zoom e la messa a fuoco presenta meno parti mobili che sporgono dal barilotto, e in linea di principio ha meno superfici da sigillare di uno che si allunga. Negli zoom che variano la lunghezza, il movimento delle parti interne può aspirare e espellere aria, e di conseguenza ogni infiltrazione dipende dalla qualità delle guarnizioni sulle parti in movimento. Lo stesso principio spiega perché le soluzioni migliori combinano più barriere, come i labirinti meccanici, percorsi tortuosi che rallentano l’avanzamento di acqua e polvere, e i doppi anelli di tenuta.

Materiali e progettazione

Le guarnizioni degli obiettivi sono realizzate con elastomeri, materiali gommosi che tornano alla forma originale dopo la compressione. Tra i più usati ci sono il silicone, il neoprene e l’EPDM, e ogni mescola ha caratteristiche diverse.

Il silicone ha uno scheletro molecolare di silicio e ossigeno, che gli dà una buona resistenza a raggi ultravioletti e ozono, e mantiene le proprie proprietà in un ampio intervallo di temperature, tanto che la letteratura tecnica lo cita tra i materiali di elezione per gli ambienti estremi. I limiti sono una resistenza meccanica modesta e un’usura superiore a quella di altre gomme, e questo ne condiziona l’impiego nei punti dove la guarnizione subisce attrito.

Il neoprene è una gomma sintetica nota per la sua inerzia chimica, per cui resiste al degrado meglio della gomma naturale e viene usata nelle guarnizioni di applicazioni impegnative. I raggi ultravioletti ne riducono le proprietà meccaniche, e la cosa conta per le parti esposte alla luce diretta del sole.

L’EPDM (etilene propilene diene monomero) ha una catena molecolare satura che gli dà una resistenza al calore, alla luce e all’ozono migliore di quella della gomma naturale, dello SBR e del neoprene. Se la mescola è formulata bene può durare all’aperto per anni, ed è molto usato per guarnizioni e profili di tenuta in settori come l’automobile e l’edilizia, dove sono richiesti flessibilità e resistenza agli agenti atmosferici.

La scelta del materiale è solo una parte del progetto. La guarnizione deve essere compatibile con i grassi usati per far scorrere le ghiere, perché alcuni lubrificanti possono far gonfiare o degradare certe gomme, e deve conservare l’elasticità dopo migliaia di cicli di compressione. Per questo si ricorre a prove di compressione ripetuta e a simulazioni al computer, e le mescole sono spesso proprietarie, cioè formulate dal produttore. Chi progetta deve bilanciare due esigenze opposte: una guarnizione troppo rigida o troppo compressa rende duro il movimento delle ghiere, una troppo morbida o troppo sottile perde efficacia sotto pressione.

Il comportamento nel tempo dipende dalle condizioni di lavoro. Una guarnizione compressa a lungo tende a perdere parte della forza con cui spinge sulle superfici, un fenomeno noto come rilassamento, e le variazioni di temperatura e le vibrazioni accelerano il processo. La sabbia, entrando nelle giunzioni, può inoltre graffiare la superficie di contatto e creare piccoli percorsi per l’acqua.

Standard di protezione e gradi IP

Per descrivere in modo confrontabile la resistenza di un apparecchio a polvere e acqua esiste il codice IP, definito dalla norma internazionale IEC 60529. È composto dalle lettere IP seguite da due cifre. La prima indica la protezione contro i corpi solidi e va da 0 a 6: il valore 5 corrisponde a un apparecchio protetto dalla polvere, nel senso che la polvere può entrare ma non in quantità tale da compromettere il funzionamento, mentre il 6 indica tenuta totale. La seconda cifra riguarda i liquidi e arriva fino a 9: il 3 indica protezione dagli spruzzi d’acqua fino a 60 gradi rispetto alla verticale, il 4 dagli schizzi, il 5 dai getti, il 7 e l’8 dall’immersione. Se una delle due cifre manca viene sostituita da una X, e significa che non è stata dichiarata.

Un apparecchio classificato IP53, per fare un esempio, è protetto dalla polvere e dagli spruzzi, quindi sopporta la pioggia ma non un getto potente né l’immersione. Il grado IPX9 descrive un test di spruzzo ad alta pressione e temperatura, pensato per ambienti industriali e di tutt’altro genere rispetto alla fotografia.

Per leggere bene una sigla conviene conoscere l’intera scala. Sul versante dei solidi, 1 indica protezione da corpi di grandi dimensioni, oltre 50 millimetri, 2 dalle dita, oltre 12,5 millimetri, 3 dagli attrezzi e dai fili spessi, 4 dai fili sottili e dalle viti piccole, mentre 5 e 6 riguardano la polvere. Sul versante dei liquidi, 1 corrisponde alla caduta verticale di gocce, 2 alle gocce con l’apparecchio inclinato di 15 gradi, 3 agli spruzzi fino a 60 gradi, 4 agli schizzi da ogni direzione, 5 ai getti d’acqua, 6 ai getti potenti, 7 all’immersione temporanea e 8 all’immersione prolungata. Per un obiettivo da usare sotto la pioggia le cifre rilevanti sono quindi in genere il 5 per la polvere e il 3 o il 4 per i liquidi, mentre le cifre alte della scala descrivono usi molto lontani dalla fotografia. Il livello 6K, legato all’alta pressione, non appartiene alla norma IEC 60529 ma a una norma di settore per i veicoli.

Il codice IP ha limiti che è utile conoscere. I test si svolgono in condizioni definite e con acqua dolce, per cui la protezione contro acqua salata, oli o solventi non è garantita. Il codice non misura la durata nel tempo e non dice nulla sull’invecchiamento delle guarnizioni. Va inoltre ricordato che la norma nasce per dare informazioni più precise dei termini commerciali come «impermeabile», e non per sostituire il giudizio sull’uso reale.

Nella fotografia l’uso dei gradi IP resta poco diffuso. Gli obiettivi si descrivono in genere con formule come «resistente alle intemperie» o «protetto da polvere e spruzzi», e questo rende difficile il confronto diretto tra marchi. Esistono eccezioni: sulla scheda del M.Zuiko Digital ED 12-45mm F4.0 PRO di OM System, per esempio, la costruzione antipolvere e antispruzzo è indicata con riferimento al grado IPX1, che corrisponde alla protezione dalla caduta verticale di gocce d’acqua e quindi a un livello molto basso della scala. La stessa scheda parla di un sistema di tenuta a nove guarnizioni.

Come i produttori descrivono la protezione

Le principali linee tropicalizzate ricorrono a nomi diversi. Canon identifica la protezione con la serie L, e sulla pagina dedicata agli obiettivi RF illustra tre aspetti: l’anello di gomma all’attacco, i materiali resistenti a polvere e umidità sulle parti mobili come la ghiera di messa a fuoco, e le superfici gommate di selettori e portafiltri. Aggiunge che il sistema non garantisce l’esclusione completa di acqua e polvere e che la protezione dipende dal fatto che l’obiettivo sia montato sul corpo macchina.

Pentax contrassegna con la sigla WR (weather resistant) gli obiettivi con una costruzione studiata per impedire l’ingresso di acqua e umidità nel barilotto. Per esempio la presentazione dell’HD Pentax-DA 55-300mm F4-5.8 ED WR spiega che la protezione dà più resistenza durante l’uso sotto pioggia, nebbia, spruzzi o schizzi, e vale quando l’obiettivo è montato su un corpo reflex a sua volta resistente alle intemperie. È un punto che conviene ricordare: obiettivo e fotocamera lavorano come un sistema unico, e l’anello all’attacco funziona soltanto se anche il corpo macchina è protetto.

Olympus, oggi OM System, usa la denominazione PRO per le ottiche della serie con costruzione antipolvere, antispruzzo e resistente al gelo. Nei corpi macchina professionali le scocche in lega di magnesio sono leggere e resistenti e offrono una base stabile alle guarnizioni, perché un involucro che si deforma sotto sforzo compromette la tenuta delle giunzioni.

Per il fotografo conviene leggere le formule dei produttori con attenzione. Un’affermazione come «costruzione resistente a polvere e spruzzi» descrive un livello di protezione, ma non lo misura, e le linee guida d’uso e le avvertenze del manuale dicono più dei nomi commerciali. Marchi diversi usano termini diversi per livelli di protezione che possono essere simili, o molto distanti, e solo le prove sul campo e le recensioni con test sistematici permettono di confrontare in modo serio.

Limiti reali della tropicalizzazione

La tropicalizzazione non equivale all’impermeabilità. Un obiettivo protetto può reggere una pioggia leggera, la nebbia, qualche spruzzo e la polvere di un percorso, ma non è progettato per essere immerso, e per il fotografo subacqueo servono custodie stagne dedicate. Anche le condizioni estreme del deserto o di una spiaggia battuta dal vento vanno trattate con prudenza, perché la sabbia fine si insinua con facilità nelle giunzioni.

Il secondo limite è la dipendenza dal sistema. La protezione vale se obiettivo e corpo macchina sono entrambi protetti e correttamente accoppiati. Un obiettivo tropicalizzato montato su un corpo privo di guarnizioni lascia un punto debole proprio all’attacco, e vale anche il contrario. Durante il cambio ottica in ambiente umido o polveroso l’interno della fotocamera e la parte posteriore dell’obiettivo restano esposti: conviene farlo al riparo, con il corpo rivolto verso il basso, e il più rapidamente possibile.

Il terzo limite è la condensa. Passare da un ambiente freddo a uno caldo e umido, per esempio da un’escursione invernale a un locale riscaldato, può far condensare umidità nell’obiettivo anche se non è entrata acqua dall’esterno. Una guarnizione che chiude bene impedisce all’aria umida di uscire con altrettanta facilità, quindi è meglio lasciare che l’attrezzatura si adatti gradualmente alla temperatura, per esempio tenendola in borsa chiusa per un po’.

Il quarto è l’usura. Le guarnizioni sono componenti soggetti a invecchiamento, e una protezione efficace in un obiettivo nuovo non è garantita dopo anni di uso intenso. Per questo i produttori raccomandano controlli periodici e, per gli obiettivi utilizzati in condizioni gravose, la sostituzione delle guarnizioni durante la revisione. Le prove di laboratorio con acqua dolce, infine, non dicono come si comporterà una guarnizione dopo mesi di salsedine: il mare è un ambiente più aggressivo.

Impatto sul lavoro e manutenzione

Per chi fotografa reportage, fauna selvatica e sport all’aperto, la tropicalizzazione ha cambiato il modo di lavorare. Prima di obiettivi protetti la pioggia imponeva soluzioni improvvisate, come sacchetti di plastica e coperture artigianali. Oggi la possibilità di continuare a scattare con tempo incerto è un vantaggio concreto, e in alcuni settori è diventata un criterio di acquisto. Chi prepara un viaggio in ambienti difficili la valuta spesso prima ancora di confrontare luminosità e peso. Le linee dei produttori, come la serie L di Canon, i WR di Pentax e i PRO di OM System, nascono anche per questo.

La manutenzione è l’aspetto più trascurato, e fa la differenza nel lungo periodo. Dopo l’uso sotto la pioggia conviene asciugare l’esterno dell’obiettivo con un panno morbido e lasciarlo asciugare all’aria prima di riporlo, evitando di chiuderlo bagnato in una borsa. Dopo una giornata al mare, dove la salsedine attacca metalli e gomme, è utile passare un panno leggermente umido sulle superfici esterne e poi asciugarle, perché i test IP usano acqua dolce e non dicono nulla sulla resistenza all’acqua salata. In presenza di sabbia è meglio rimuoverla con un soffietto o un pennello morbido prima di ruotare le ghiere, per non farla entrare nelle giunzioni.

Anche il controllo visivo ha un suo valore. Una guarnizione screpolata, indurita o spostata dalla sua sede, in particolare quella dell’attacco, va segnalata a un centro assistenza. Alcuni centri sostituiscono le guarnizioni durante la revisione periodica, ed è l’intervento più sensato per gli obiettivi usati ogni settimana in condizioni gravose. Riporre l’attrezzatura in un luogo asciutto, con un sacchetto di gel di silice se l’ambiente è umido, completa le buone pratiche.

Nei grandi eventi sportivi e nelle giornate di lavoro lunghe, il fotografo professionista conta sulla continuità di funzionamento più che sulla singola caratteristica tecnica. Un obiettivo che si ferma per un’infiltrazione costa un servizio, e per questo la tropicalizzazione viene considerata una forma di assicurazione. Resta sempre una protezione parziale, da integrare con comportamenti prudenti.

Come scegliere

La prima domanda è quanta protezione serve davvero. Chi fotografa soprattutto in ambienti protetti o con tempo buono può accontentarsi di una protezione base, mentre chi lavora spesso sotto la pioggia, in ambienti polverosi o vicino al mare ha motivo di cercare obiettivi dichiaratamente tropicalizzati e di verificare che anche il corpo macchina lo sia.

La seconda è la coerenza del sistema. Un obiettivo protetto ha senso su un corpo protetto, perché l’attacco è il punto di contatto tra i due, e conviene controllare nelle schede tecniche di entrambi quali parti sono sigillate e a quali condizioni. La terza è leggere le dichiarazioni con spirito critico. Un grado IP, quando c’è, è un’informazione più precisa di una formula commerciale, ma va interpretato: IPX1, per esempio, indica una protezione modesta, mentre un valore più alto va confermato dalle istruzioni del produttore.

La quarta è la manutenzione prevista. Un obiettivo destinato a lavorare in ambienti gravosi richiede, nel tempo, un piano di controlli e revisioni. Il costo della sostituzione delle guarnizioni è in genere ben inferiore a quello di una riparazione per infiltrazione, e rientra tra le spese ragionevoli per chi usa l’attrezzatura in modo professionale. Infine conviene ricordare che alcune tecnologie in sviluppo, come i rivestimenti idrofobici sulle superfici o i materiali capaci di richiudere piccole fessure, promettono di ridurre la necessità di interventi, ma al momento le guarnizioni fisiche restano la soluzione collaudata e diffusa.

Aggiornato Ottobre 2026
